Assi Lineari

Soluzioni per la movimentazione lineare

Gli assi lineari Konok sono una scelta affidabile e di qualità per la realizzazione di movimentazione lineare su guide, adattabile a ogni tipo di carico e a diversi ambienti industriali. Questi sistemi lineari sono progettati per supportare una vasta gamma di applicazioni, garantendo performance ottimali in termini di velocità, accelerazione e precisione.

Scopri gli standard Contatta un tecnico
Assi Lineari
Assi Lineari
Assi Lineari
Assi Lineari

Assi a Cinghia Telescopici

Scopri di più

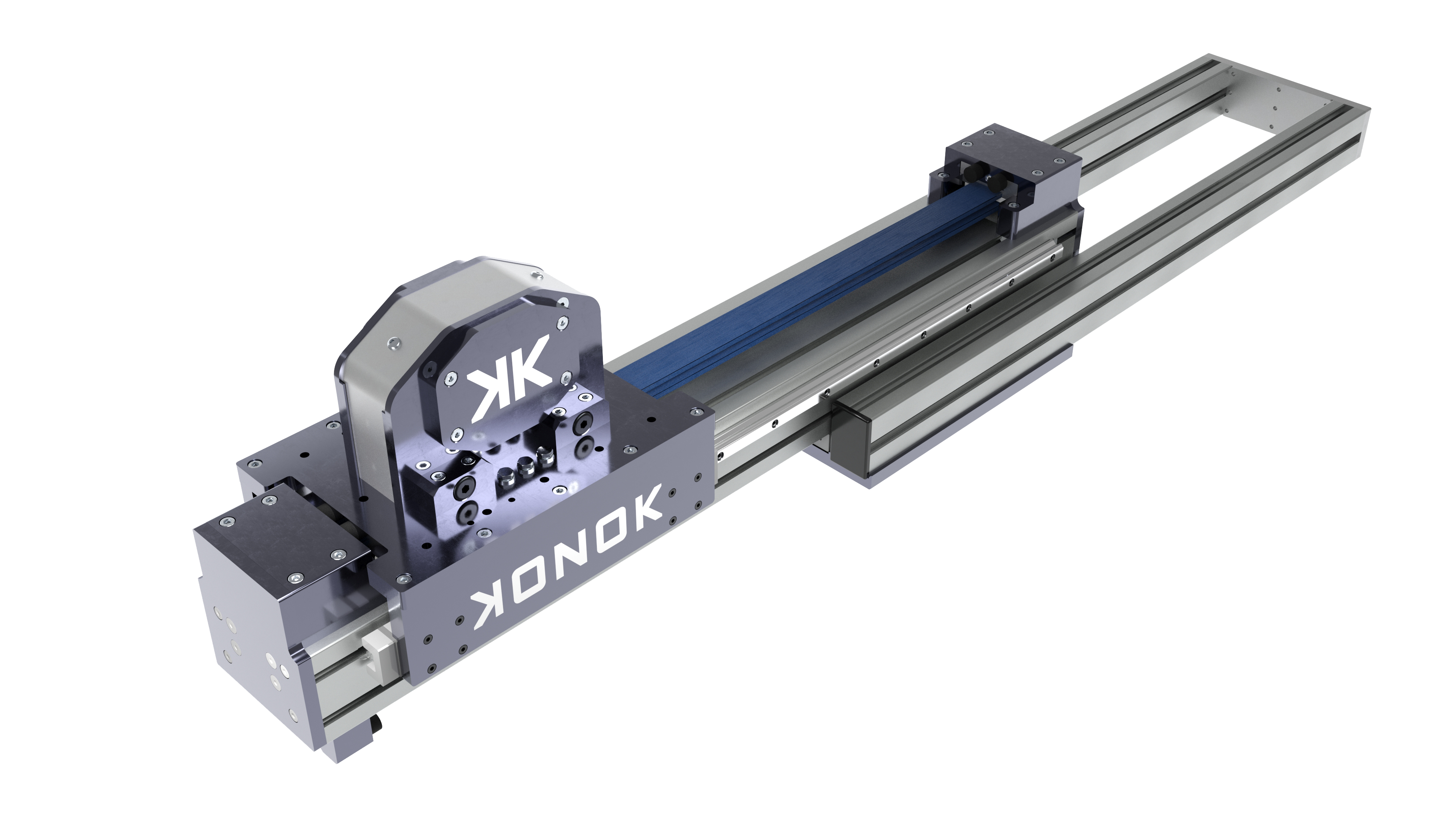

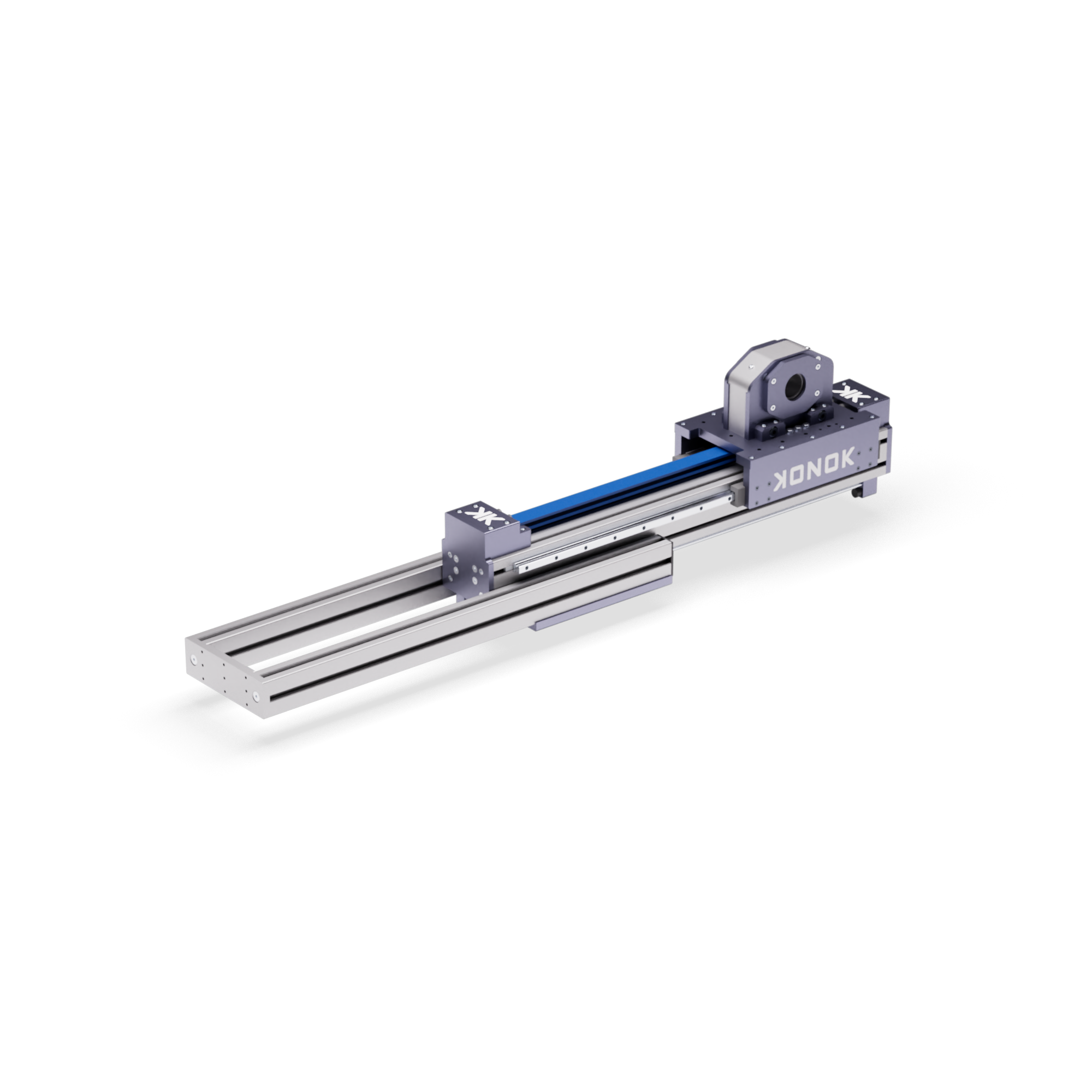

Serie F

Scopri di più

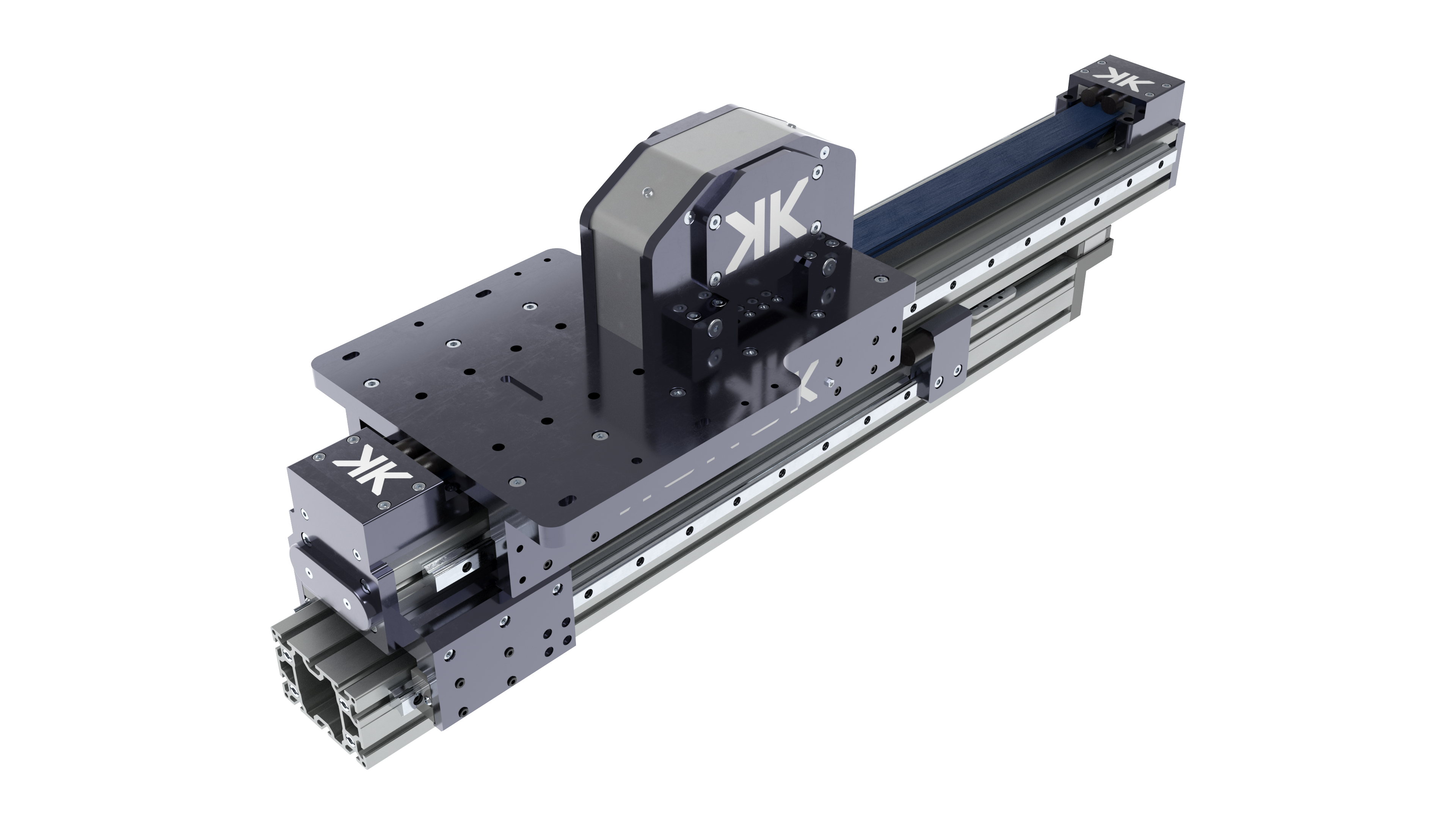

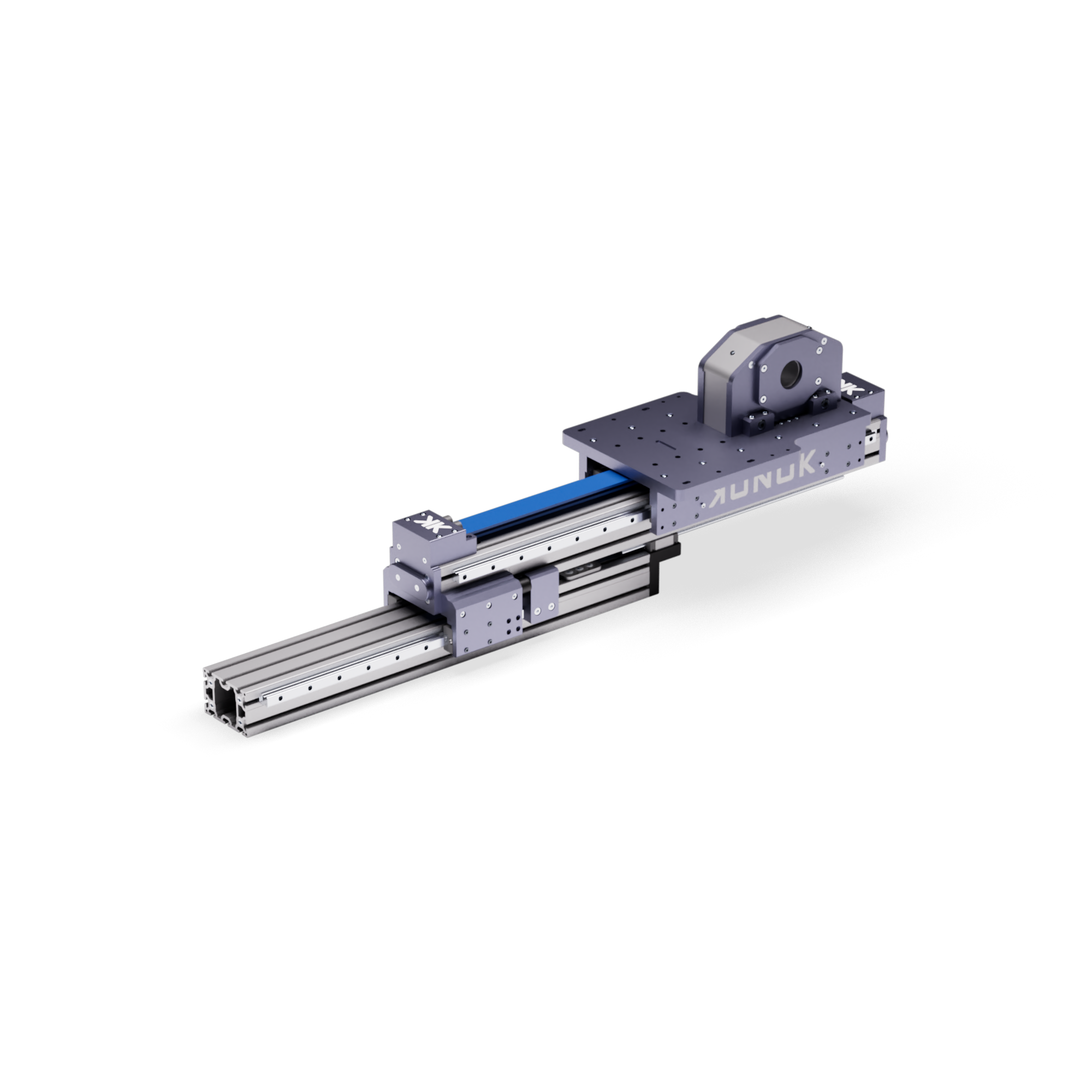

Serie TP

Scopri di più

Assi a Cinghia

Attuatori Lineari ad Alta AffidabilitàScopri di più

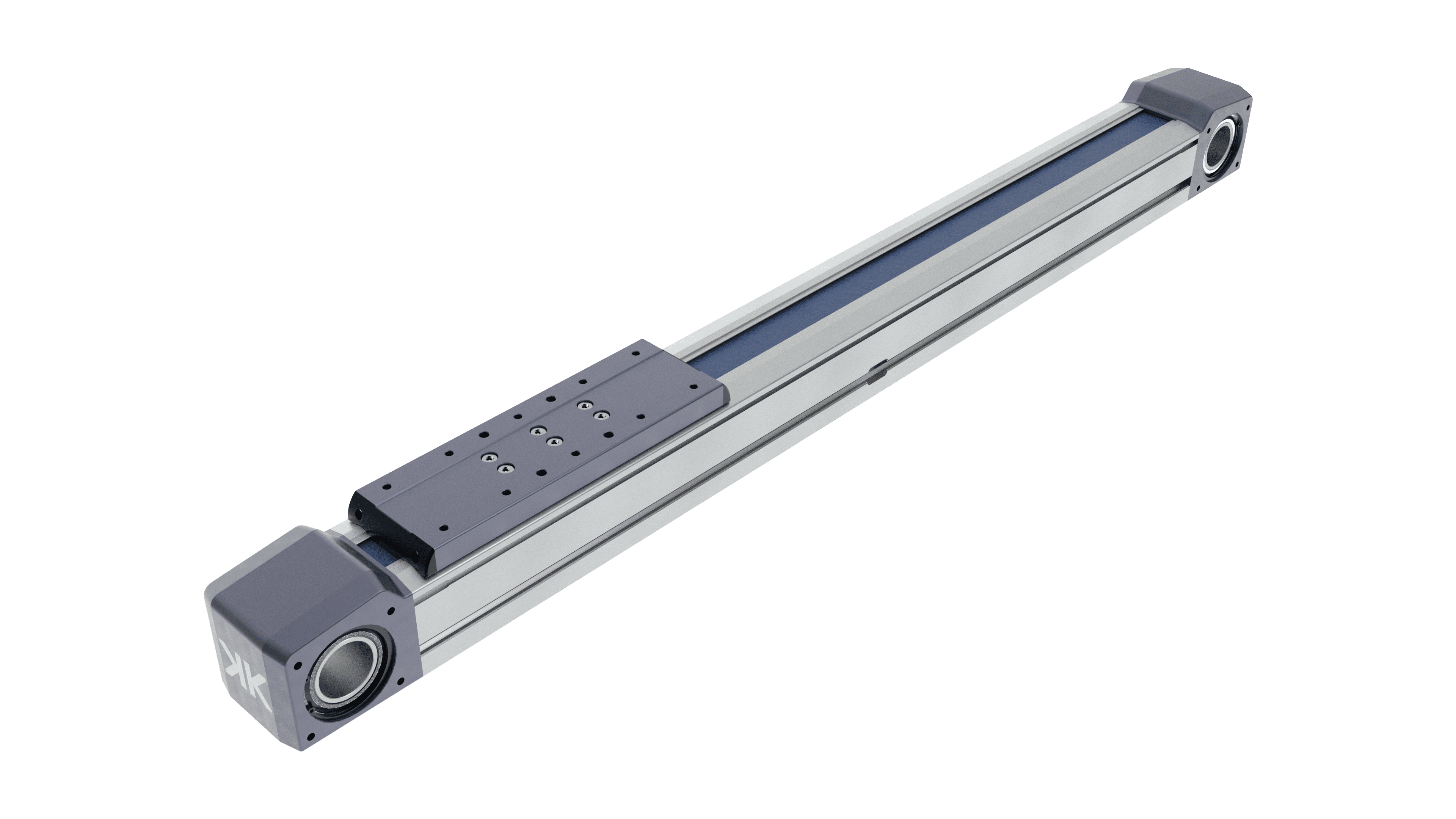

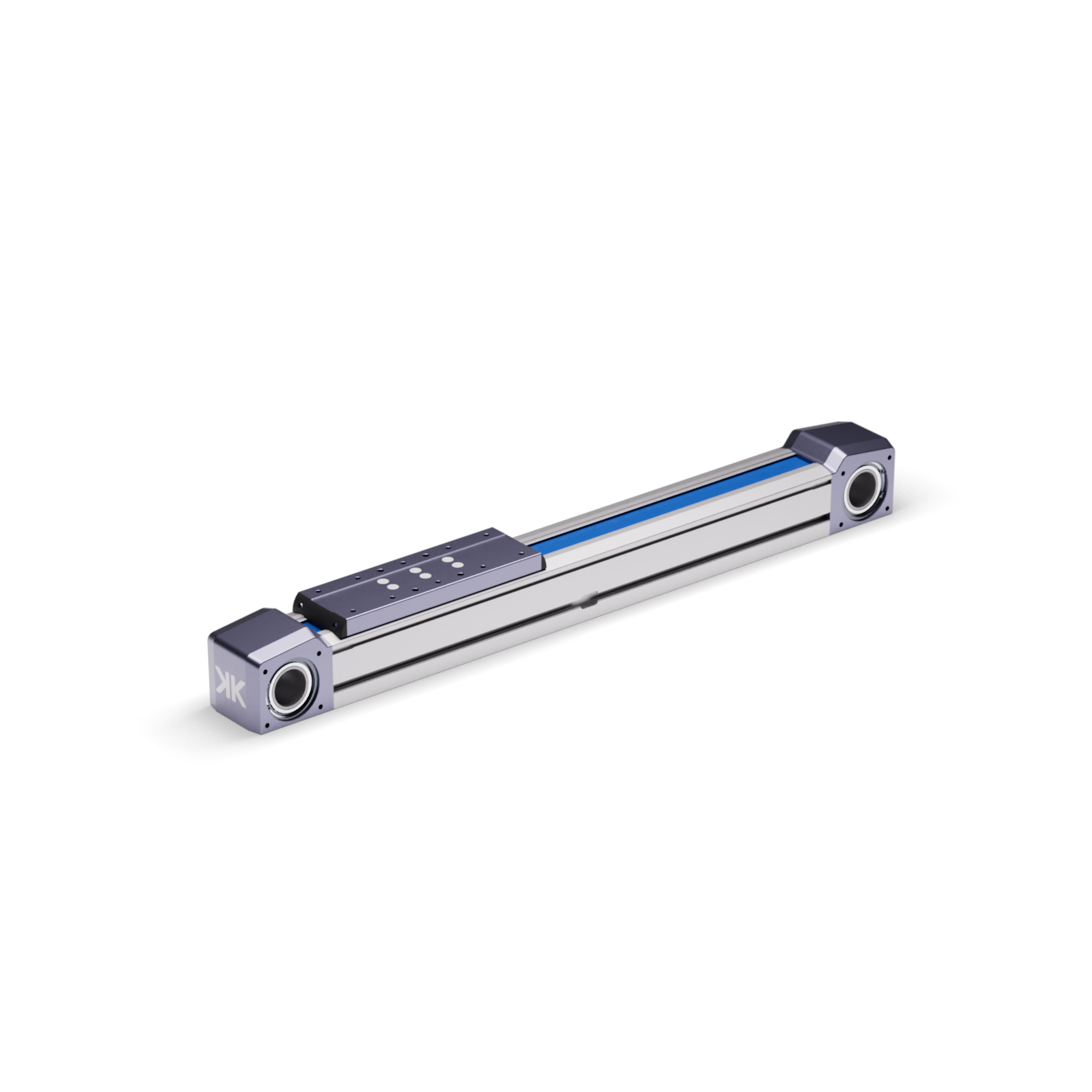

Serie GR

Scopri di più

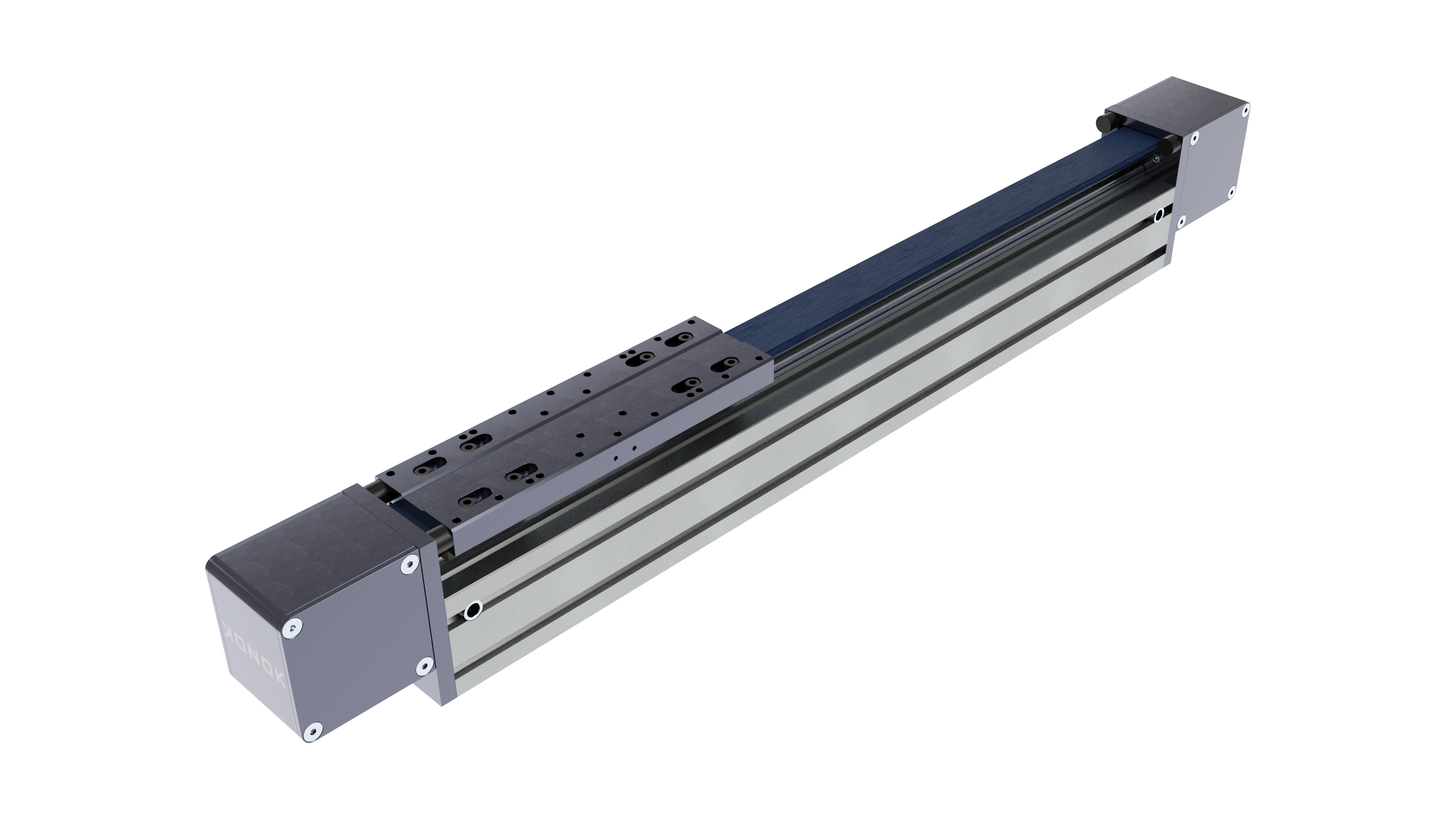

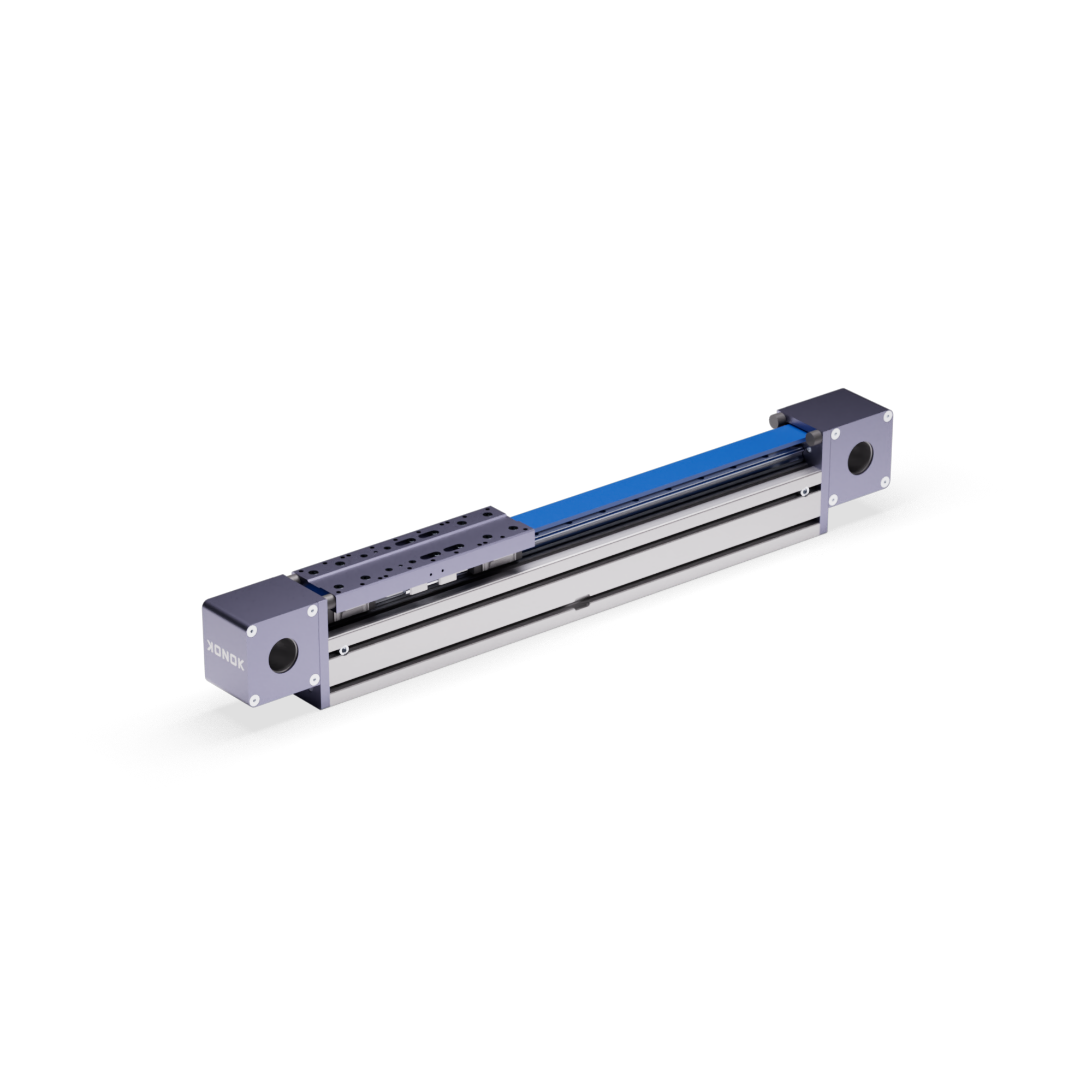

Serie HR

Scopri di più

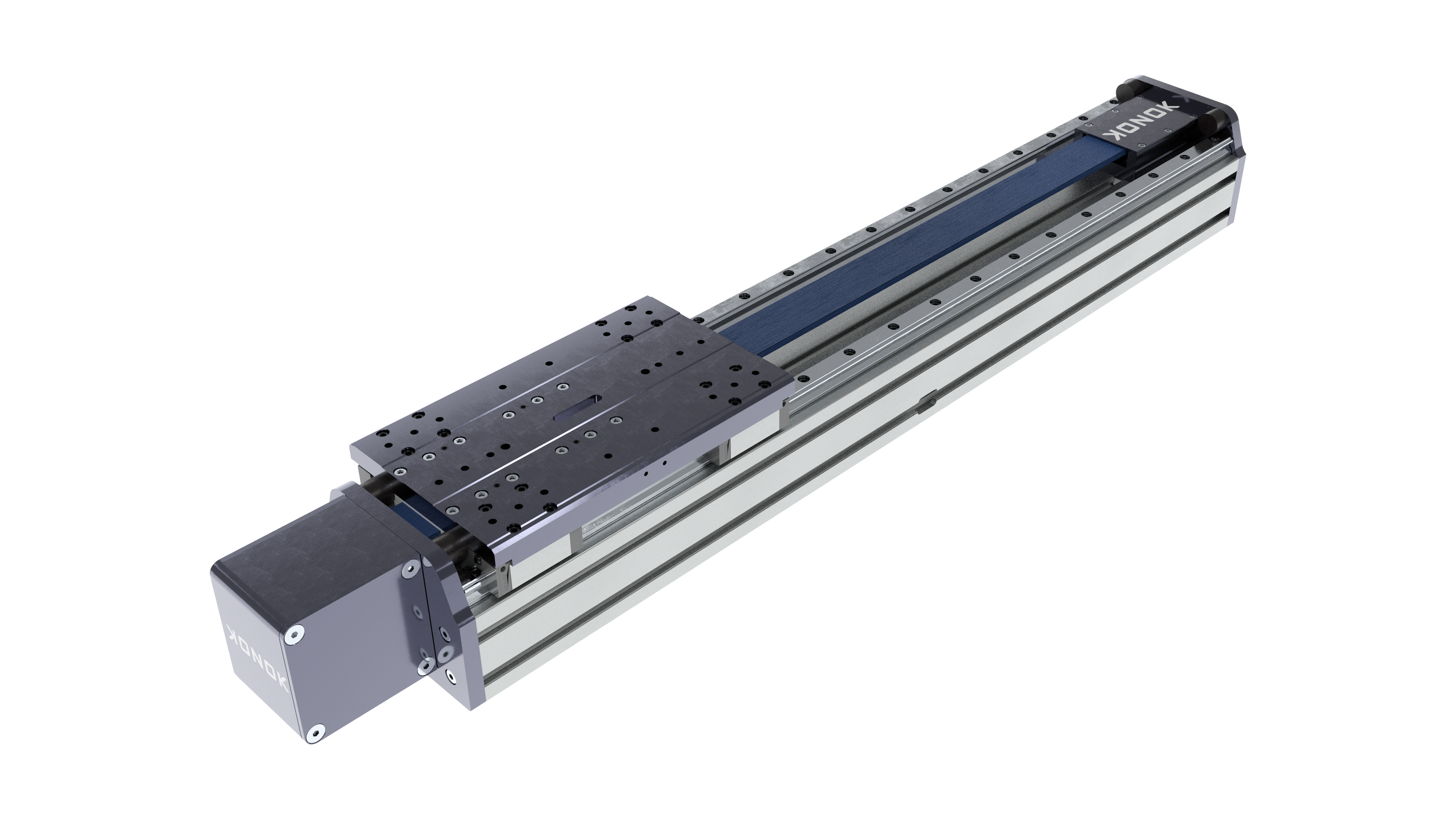

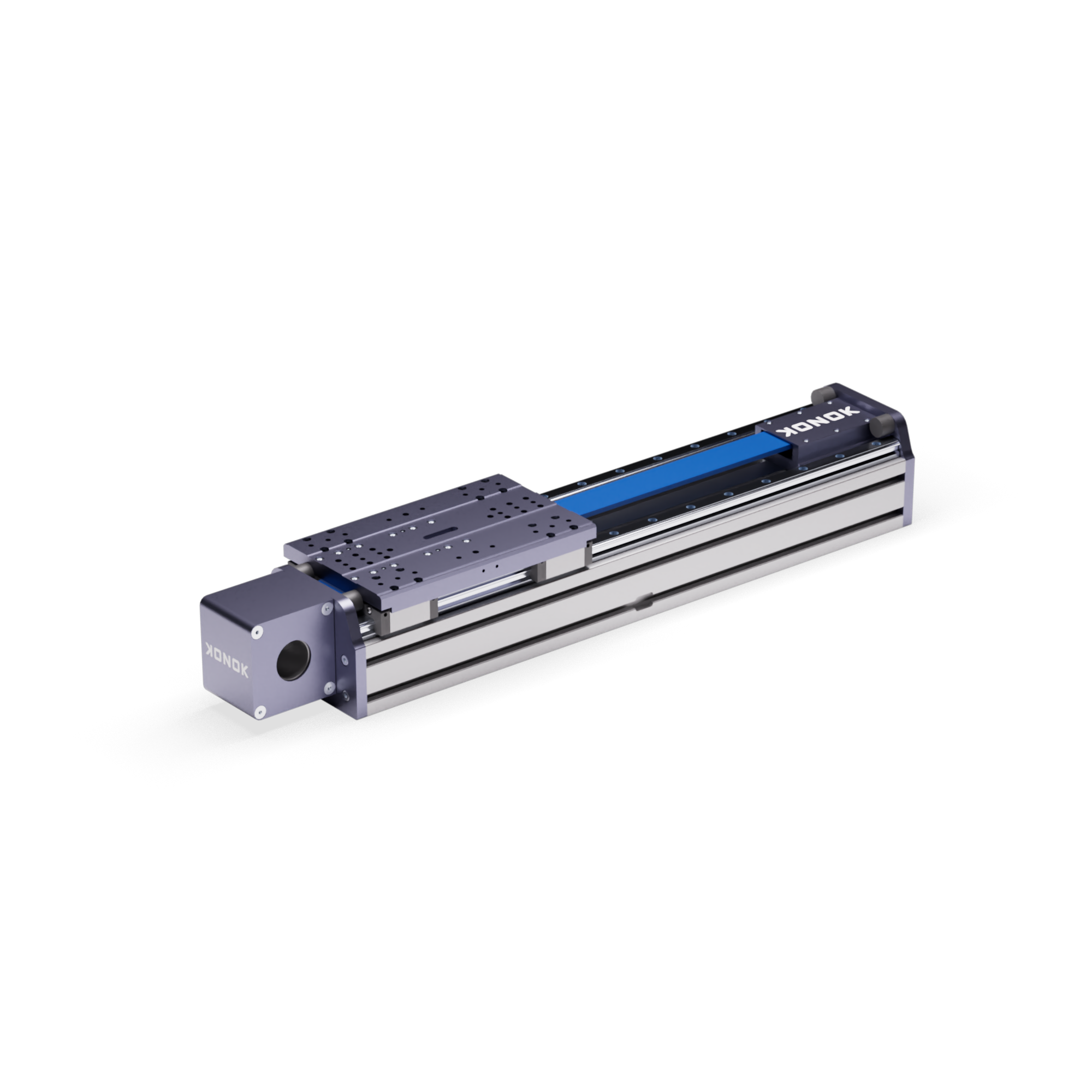

Serie HU / HL

Scopri di più

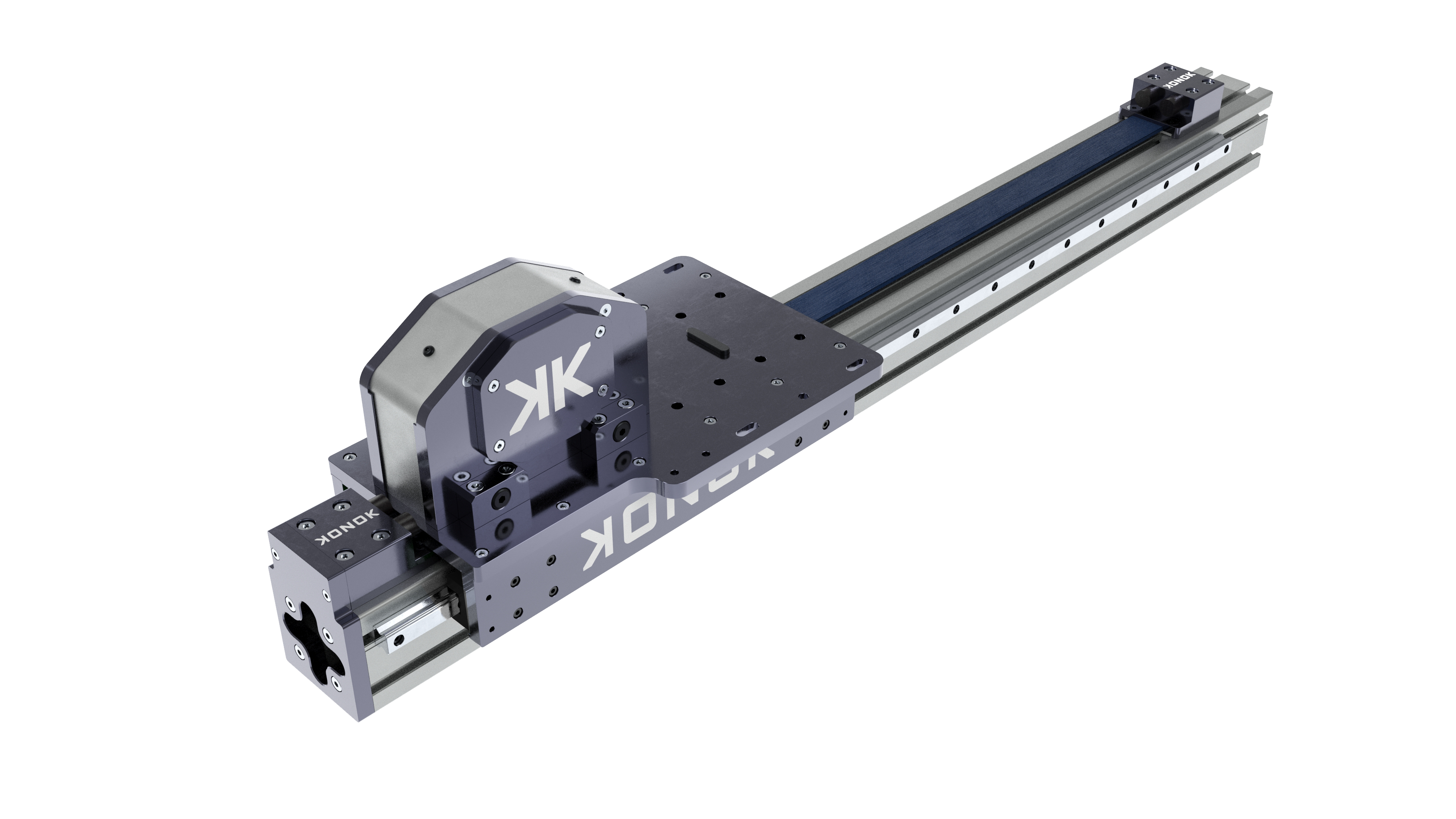

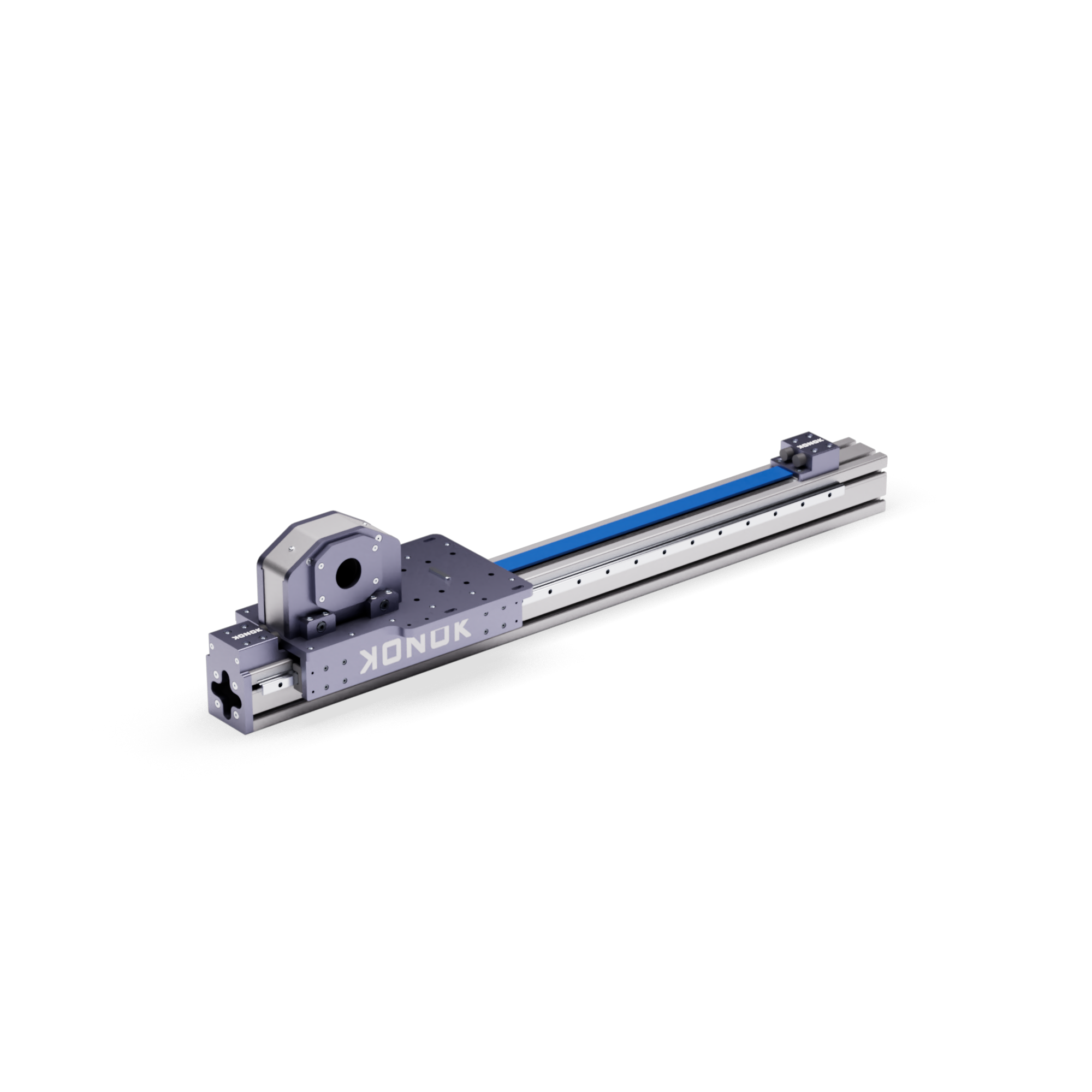

Serie P

Scopri di più

Assi a Cremagliera

Scopri di più

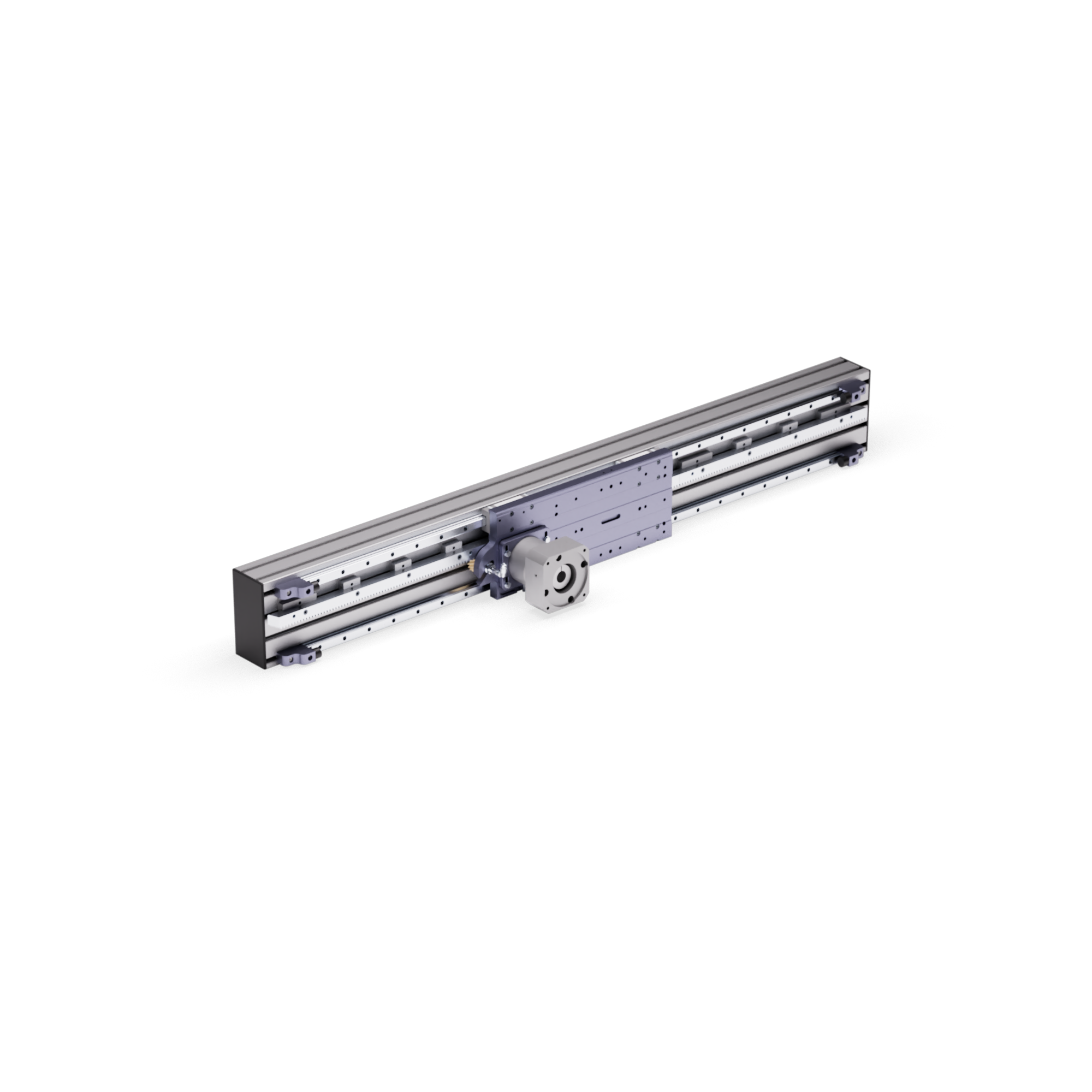

Serie CU-FR

Scopri di più

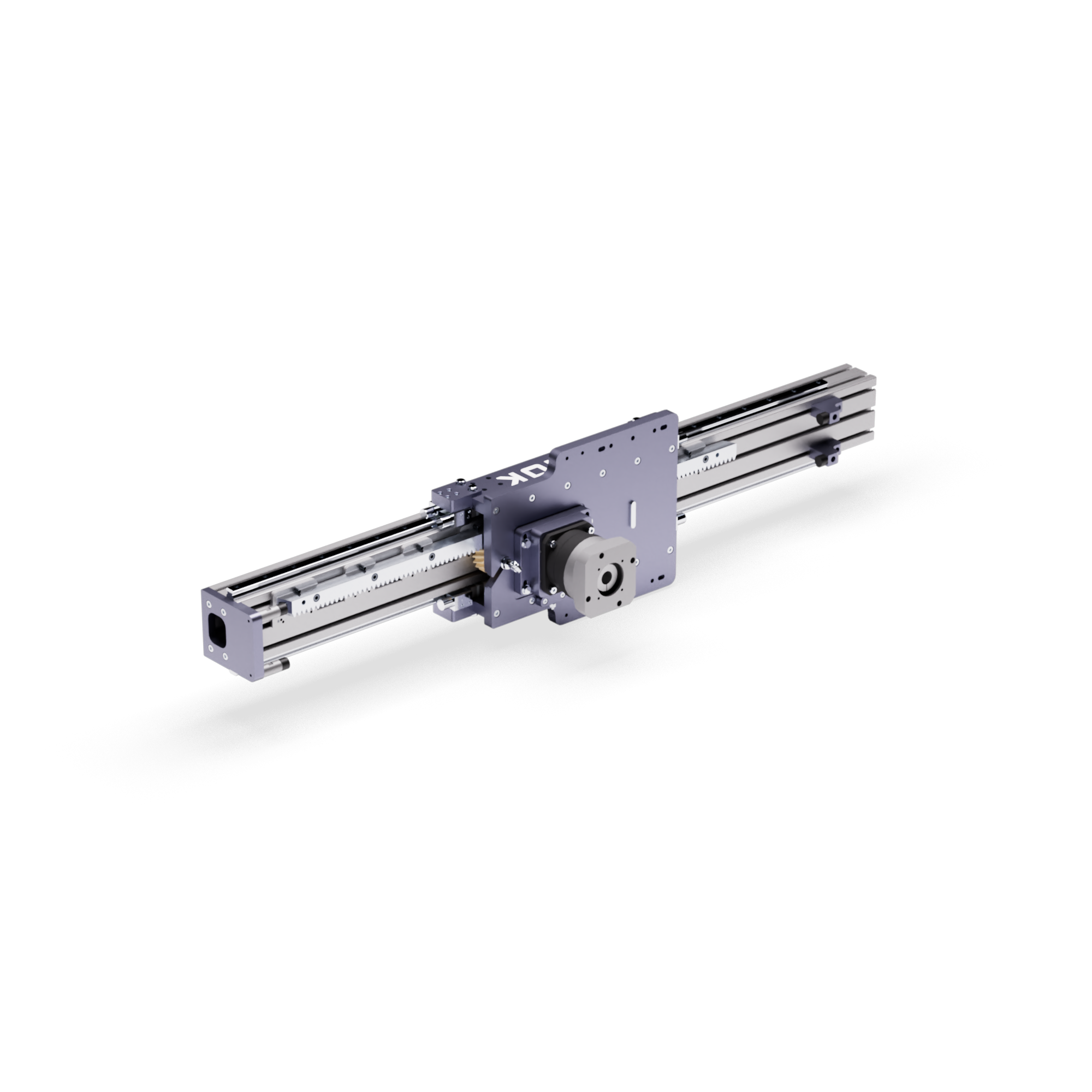

Serie RI

Scopri di più

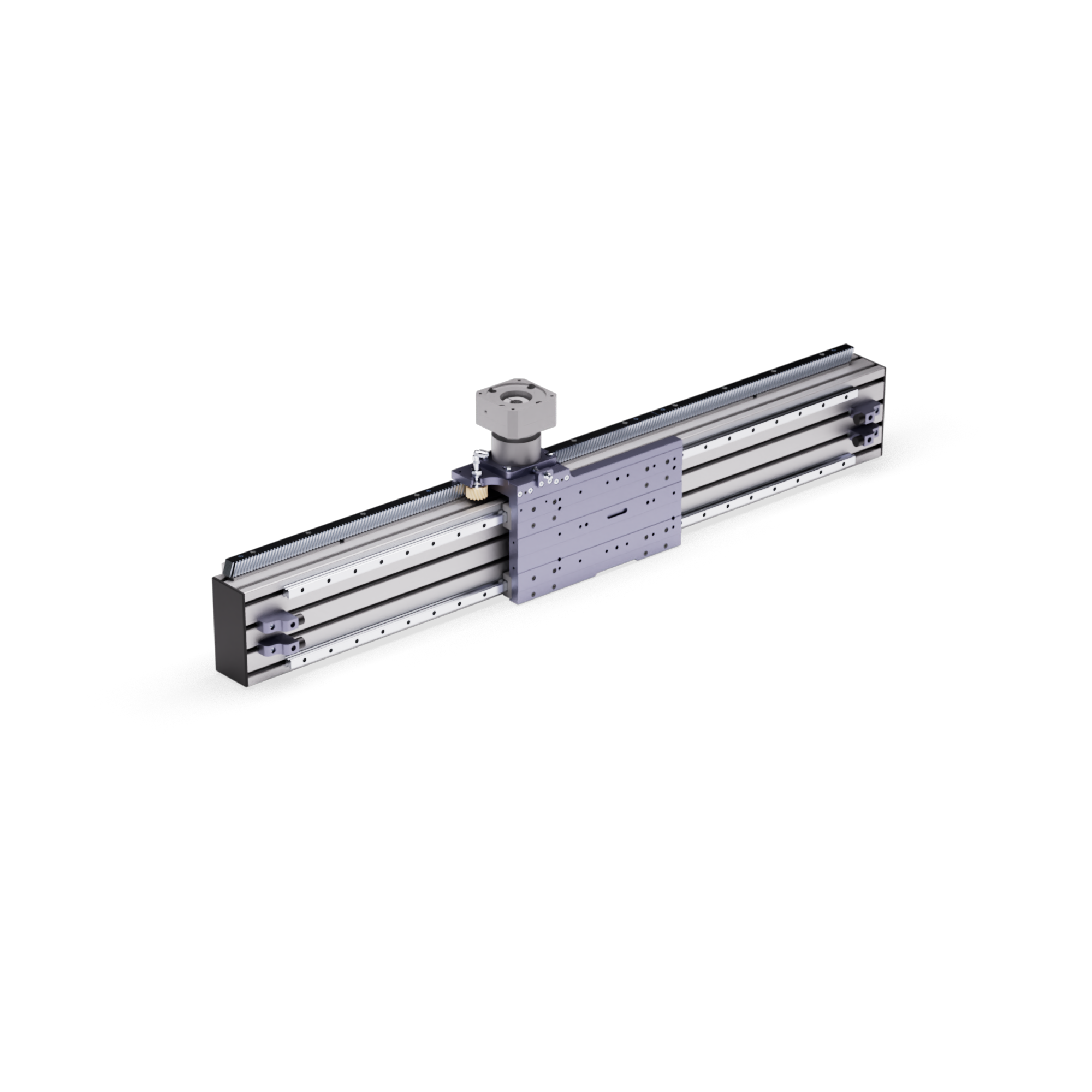

Serie CU-90

Scopri di più

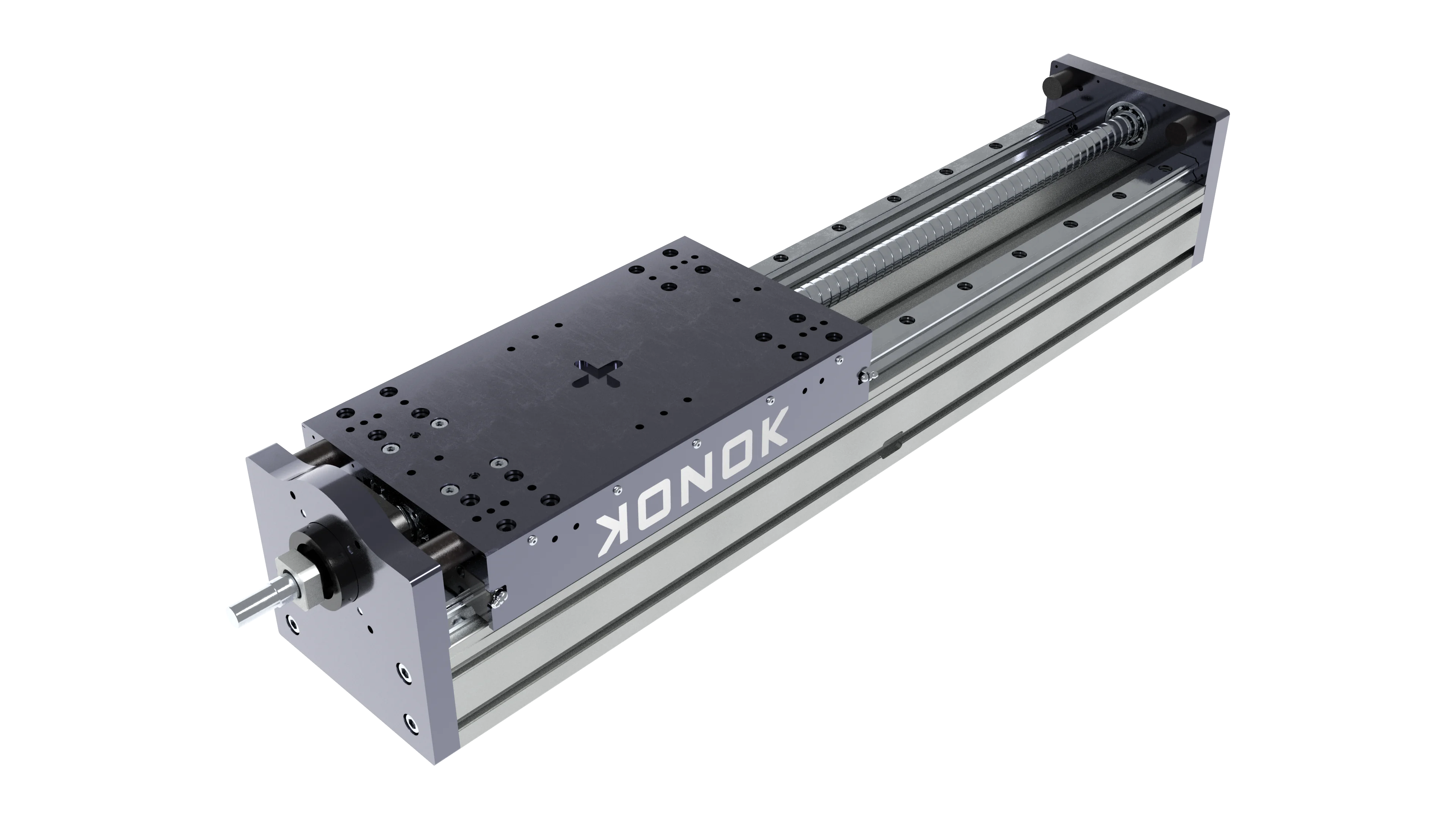

Assi a Vite

Scopri di più

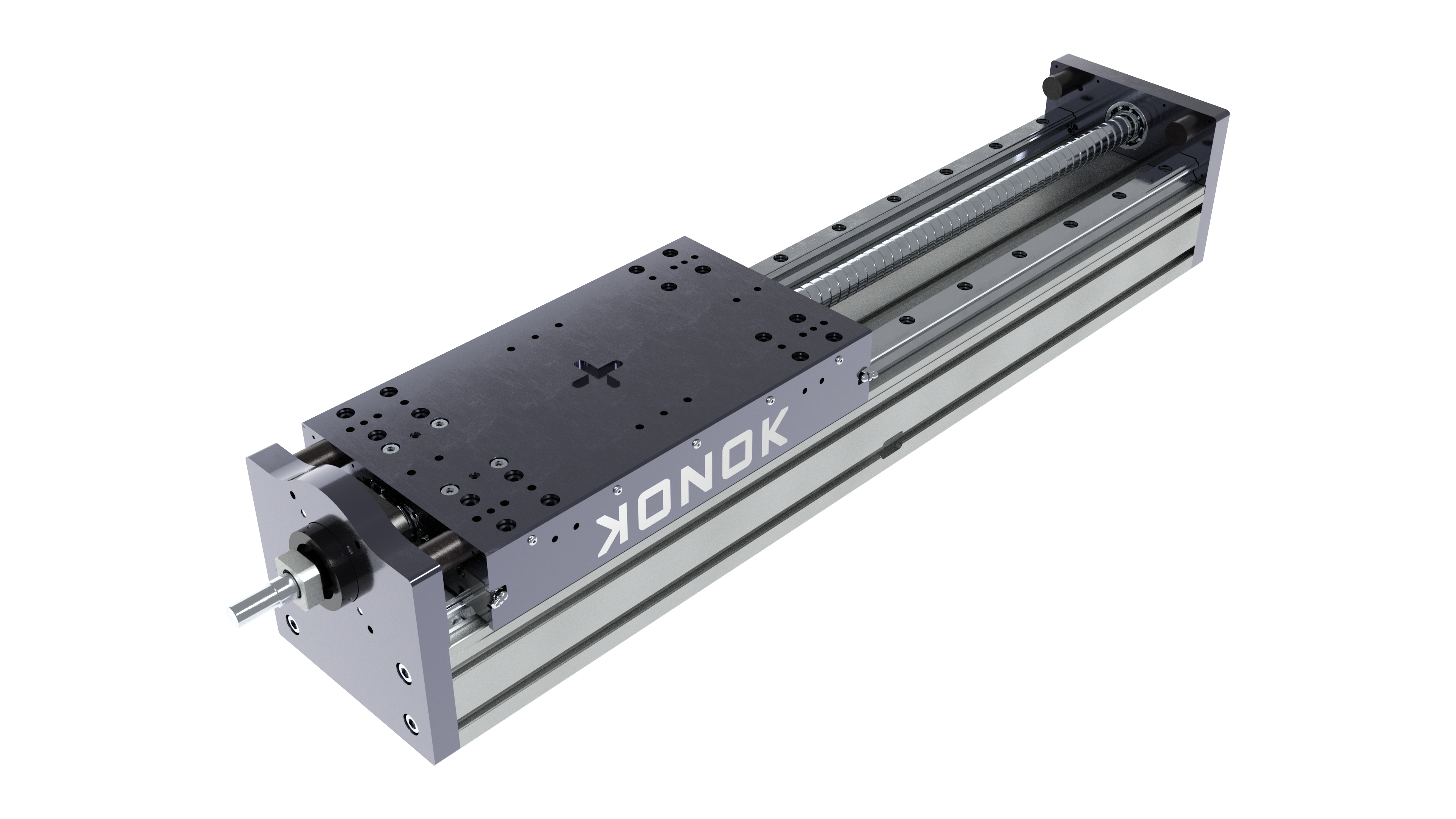

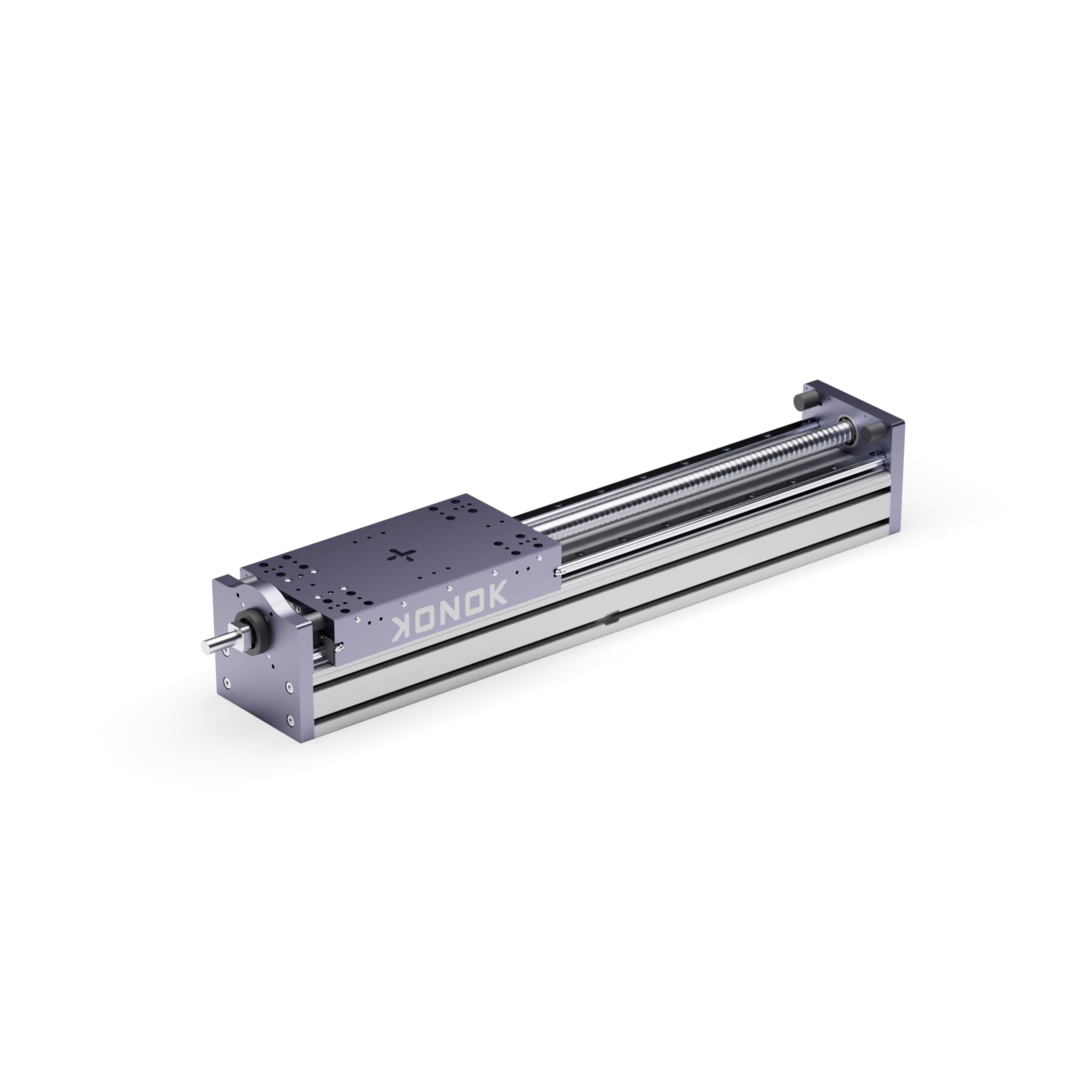

Serie VU

Scopri di più

Domande frequenti

Scoprile tutte
Asse lineare: a cosa serve nell’automazione industriale?
Un asse lineare serve a movimentare un carico lungo una traiettoria rettilinea in modo controllato, preciso e ripetibile. Nell’automazione industriale viene utilizzato per operazioni di pick & place, assemblaggio, pallettizzazione, asservimento macchine e sistemi cartesiani. La configurazione va scelta in base a carico, corsa, velocità, precisione e ciclo di lavoro.
Qual è la differenza tra asse lineare a cinghia, vite e cremagliera?
La differenza principale riguarda il sistema di trasmissione e le prestazioni. L’asse lineare a cinghia è ideale per alte velocità e corse lunghe; quello a vite privilegia precisione, rigidità e spinta; la cremagliera è adatta a carichi elevati e corse importanti. La cinghia privilegia inoltre l’economicità del sistema. La scelta dipende dai requisiti reali dell’applicazione industriale.
In base a cosa scegliere un asse lineare?
La scelta di un asse lineare si basa su criteri fondamentali: massa movimentata, corsa, dinamica, precisione e ripetibilità. Non vanno trascurati orientamento nello spazio, cicli e turni di lavoro, oltre agli ingombri disponibili. Questi dati permettono di dimensionare correttamente trasmissione, guida e motorizzazione, evitando sovradimensionamenti o prestazioni insufficienti.
Come scegliere tra un asse lineare a cinghia, a vite o a cremagliera?
Per scegliere tra cinghia, cremagliera e vite bisogna confrontare corsa, carico, velocità, precisione e ciclo di lavoro. La cinghia privilegia velocità e lunghe corse; la vite precisione, rigidità e spinta; la cremagliera carichi elevati e grandi distanze. Il dimensionamento tecnico consente di individuare la soluzione più efficiente per l’automazione.
KONOK fornisce supporto tecnico per il dimensionamento dell’asse lineare e della motorizzazione?
Sì, forniamo supporto tecnico per dimensionare asse lineare e motorizzazione. Analizziamo massa, corsa, velocità, accelerazione, precisione, orientamento, ciclo di lavoro e ambiente. Questi dati consentono di scegliere trasmissione, guida, motore e riduttore coerenti con l’applicazione.
Come si calcola la coppia necessaria per un asse lineare?
La coppia necessaria si calcola partendo da massa, accelerazione, attriti, forza esterna, inclinazione e rendimento della trasmissione. Il risultato va riportato all’albero motore e verificato sia in regime sia nei picchi, includendo un margine adeguato. Per un calcolo affidabile servono anche il profilo di moto e il ciclo di lavoro.
Quale precisione di posizionamento può raggiungere un asse lineare?
La precisione di posizionamento dipende da trasmissione, guida, encoder, controllo, corsa, carico e condizioni operative. Un asse a vite è in genere preferibile per posizionamenti accurati, mentre la cinghia privilegia velocità e lunghe corse. Il valore garantibile va definito sul modello e sulla configurazione scelti.
Quale ripetibilità può garantire un asse lineare?
La ripetibilità dipende dalla tecnologia dell’asse, dalla guida, dalla trasmissione, dal carico e dal sistema di controllo. Gli assi a vite Konok possono raggiungere fino a 0,05 mm nelle configurazioni indicate. Il valore applicabile deve comunque essere verificato in funzione di corsa, velocità e condizioni reali di utilizzo.
Dove posso trovare i file 3D e i modelli CAD degli assi lineari KONOK?
I file 3D degli assi lineari sono disponibili su richiesta o nelle aree tecniche dedicate al prodotto, come il configuratore. Per ricevere il modello corretto è utile indicare serie, taglia, corsa e configurazione, così da ottenere un file CAD coerente con la soluzione effettivamente dimensionata.
Quali sono le principali applicazioni degli assi lineari nell’automazione industriale?
Gli assi lineari sono utilizzati in pick & place, assemblaggio, pallettizzazione, asservimento macchine, dosaggio, controllo e movimentazione. Possono comporre sistemi cartesiani a uno o più assi per spostare carichi con velocità e ripetibilità controllate. La tecnologia dipende dal processo e dall’ambiente.
Come scegliere la tipologia di asse lineare più adatta all’applicazione?
La tipologia di asse si sceglie in base a carico, corsa, velocità, accelerazione, precisione, orientamento e ciclo di lavoro. La cinghia è adatta a dinamica e corse lunghe, la vite a precisione, rigidità e spinta, il telescopico a corsa estesa con ingombro ridotto. Anche ambiente e manutenzione sono determinanti.
Quanto sono affidabili nel tempo gli assi lineari KONOK?
L’affidabilità di un asse lineare dipende dal corretto dimensionamento, dalla qualità dell’installazione e dalla manutenzione. Se carichi, velocità e cicli restano entro i limiti previsti, il sistema mantiene prestazioni stabili nel tempo. Controlli periodici aiutano a prevenire usura anomala e fermi macchina.
Quale manutenzione richiedono gli assi lineari?
La manutenzione dipende dalla trasmissione e dall’ambiente. Gli assi a cinghia richiedono soprattutto controlli di tensione, usura e pulizia; gli assi a vite necessitano di lubrificazione e verifiche periodiche secondo le indicazioni tecniche. Frequenza e attività vanno definite sul ciclo di lavoro reale.
Quali vantaggi offre acquistare un asse lineare già progettato rispetto a realizzarlo internamente?
Acquistare un asse lineare già progettato riduce tempi di sviluppo, rischi tecnici e costi di industrializzazione. Si dispone di una soluzione dimensionata, componenti coordinati e supporto tecnico, evitando di progettare internamente guida, trasmissione, struttura e protezioni. La convenienza cresce per progetti con tempi stretti o volumi contenuti.
Gli assi lineari KONOK sono adatti ad applicazioni in camera bianca (cleanroom)?
Per applicazioni in camera bianca occorre verificare materiali, lubrificanti, emissione di particelle, protezioni e classe richiesta. Un asse standard non può essere considerato automaticamente idoneo. La compatibilità deve essere confermata sul modello e sulla configurazione specifici con documentazione tecnica dedicata.
Qual è la corsa massima realizzabile per un asse Y KONOK?
La corsa massima realizzabile per un asse Y non è un valore unico: varia in funzione di tecnologia, serie, carico, orientamento e prestazioni richieste. Per grandi distanze si valutano assi a cremagliera, eventuali giunzioni e supporti intermedi. Il dato definitivo nasce dal dimensionamento dell’applicazione.
Qual è il carico massimo trasportabile dagli assi lineari e dai sistemi cartesiani KONOK?
Il carico massimo trasportabile dipende da serie, taglia, guida, trasmissione, corsa, velocità, orientamento e momenti applicati. Non esiste quindi un unico valore valido per tutti i sistemi. Il dimensionamento verifica carichi statici e dinamici, vita utile e prestazioni per individuare la soluzione adatta.
Mostra tutte
Mostra meno

Personalizzazione e Versatilità degli Assi Lineari

La semplicità di progettazione, realizzazione e montaggio degli assi lineari Konok consente un’alta personalizzazione delle soluzioni. Con una vasta gamma di dispositivi di azionamento, tra cui cinghia, cremagliera, vite a sfere e motore lineare, è possibile configurare l’unità lineare in base alle specifiche esigenze del cliente. Le soluzioni lineari possono essere adattate per applicazioni che richiedono diversi livelli di velocità, precisione e capacità di carico.

Flessibilità e Soluzioni Personalizzate per Ogni Esigenza

Le diverse forme costruttive dei nostri assi lineari sono pensate per soddisfare le innumerevoli richieste dei clienti, garantendo la massima versatilità nell’uso di attuatori lineari in ambito industriale.
