Serie F

Soluzioni compatte per movimentazione di carichi lungo asse orizzontale e verticale

La SERIE F è stata appositamente progettata per rispondere alle esigenze di movimentazione di carichi in spazi ristretti, dove è necessario ottimizzare gli ingombri e velocizzare il ciclo di prelievo e deposito. Grazie alla loro struttura telescopica, queste unità lineari offrono una corsa estensibile su due stadi, garantendo un’elevata flessibilità e performance.

Scopri gli standard Contatta un tecnico
Serie F
TrasmissioneA cinghia dentata
Sezione portanteDa 80x80 a 120x120
Corsa massima3000 mm
Ripetibilità±0,1 mm
VelocitaFino a 4 m/sAccelerazioneFino a 30 m/s²

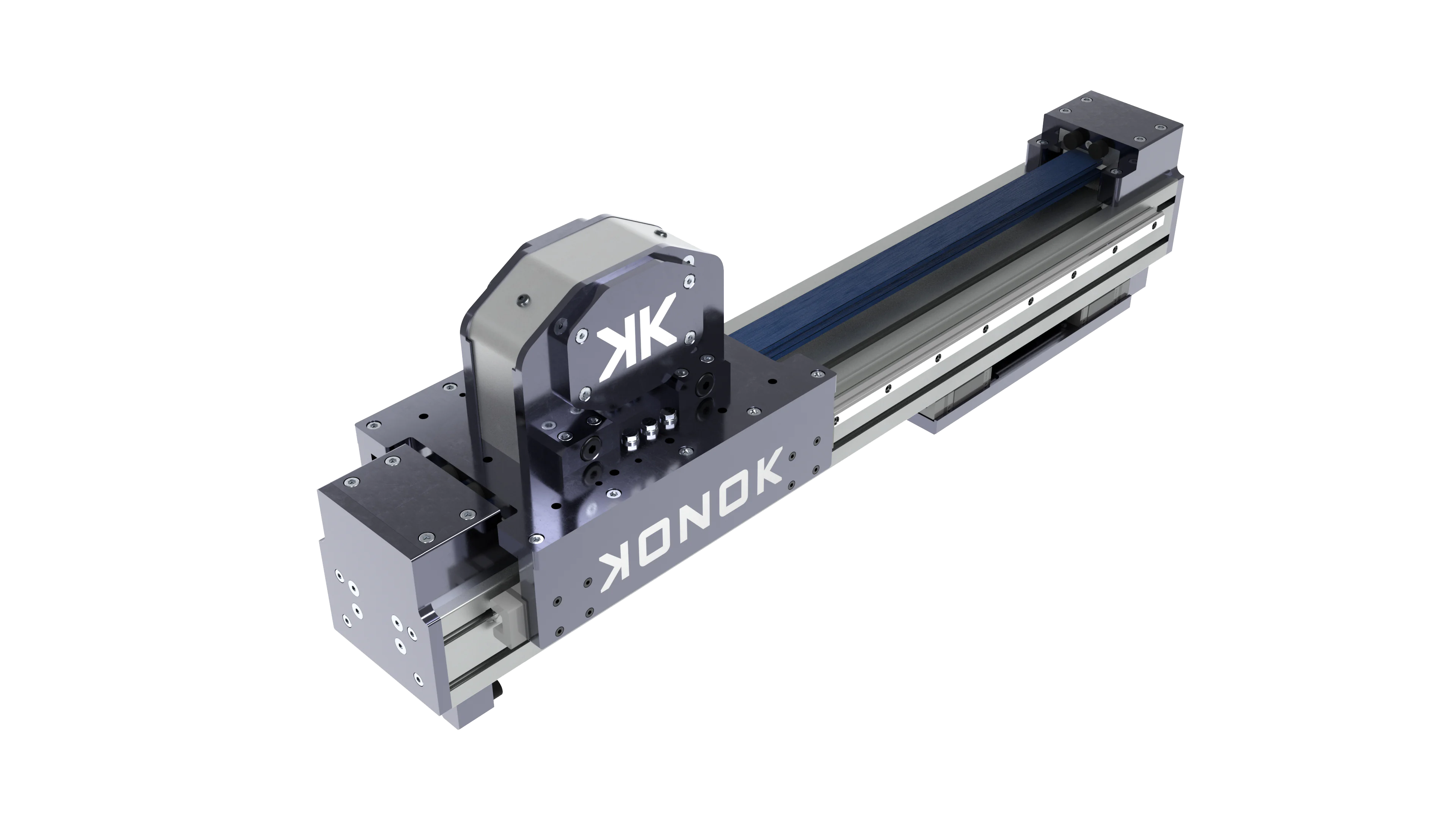

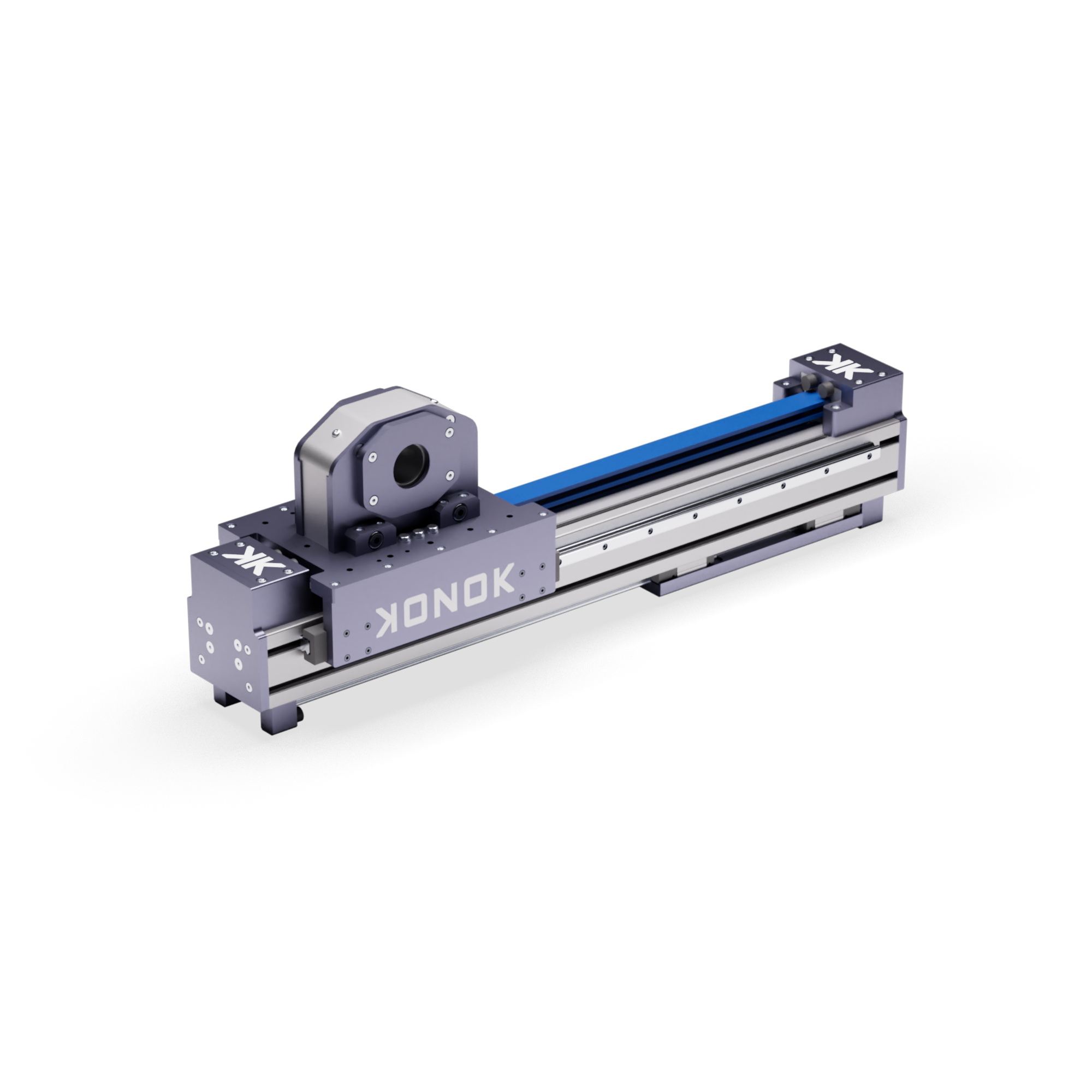

FL-K120I15

Scopri di più

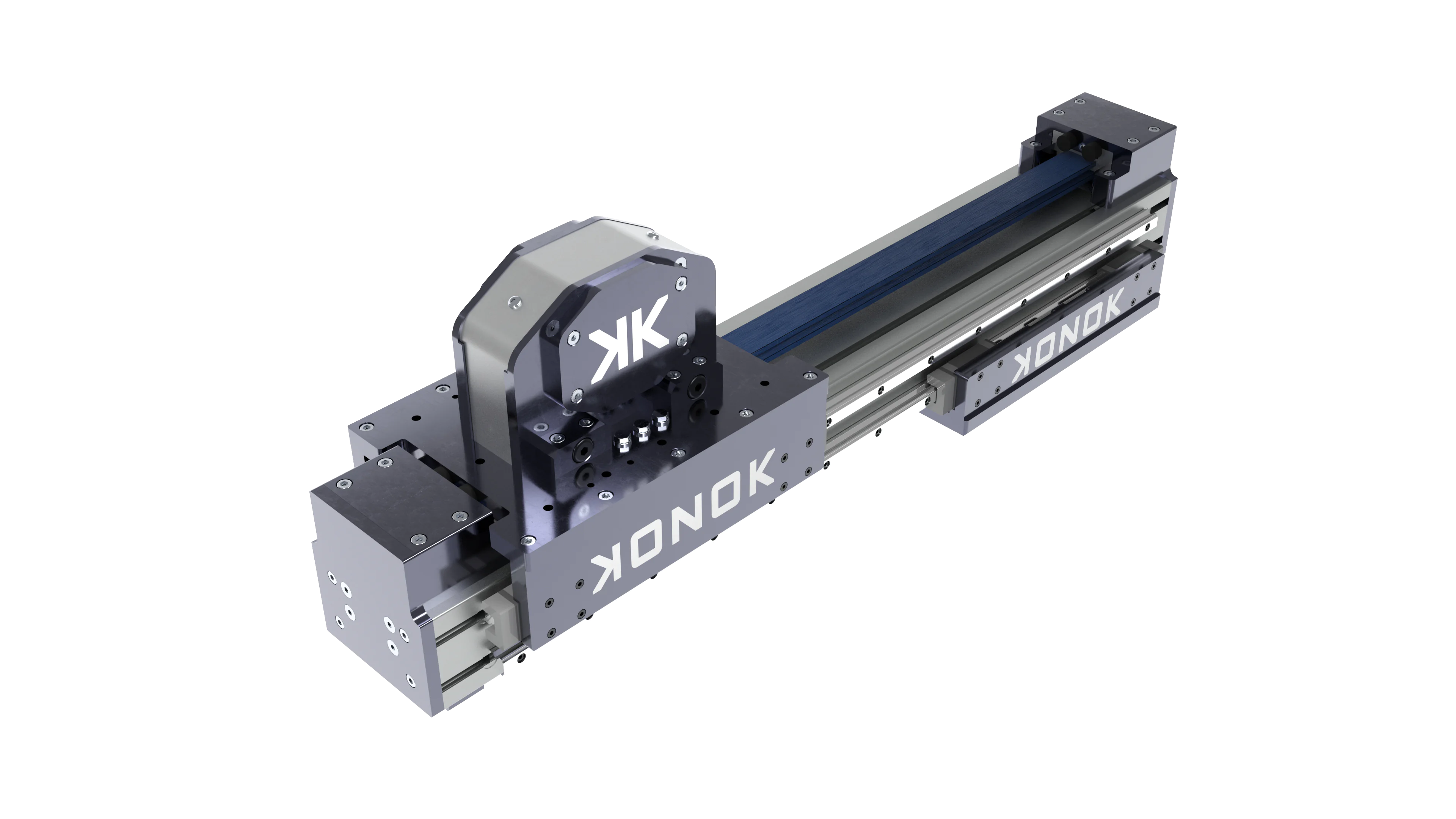

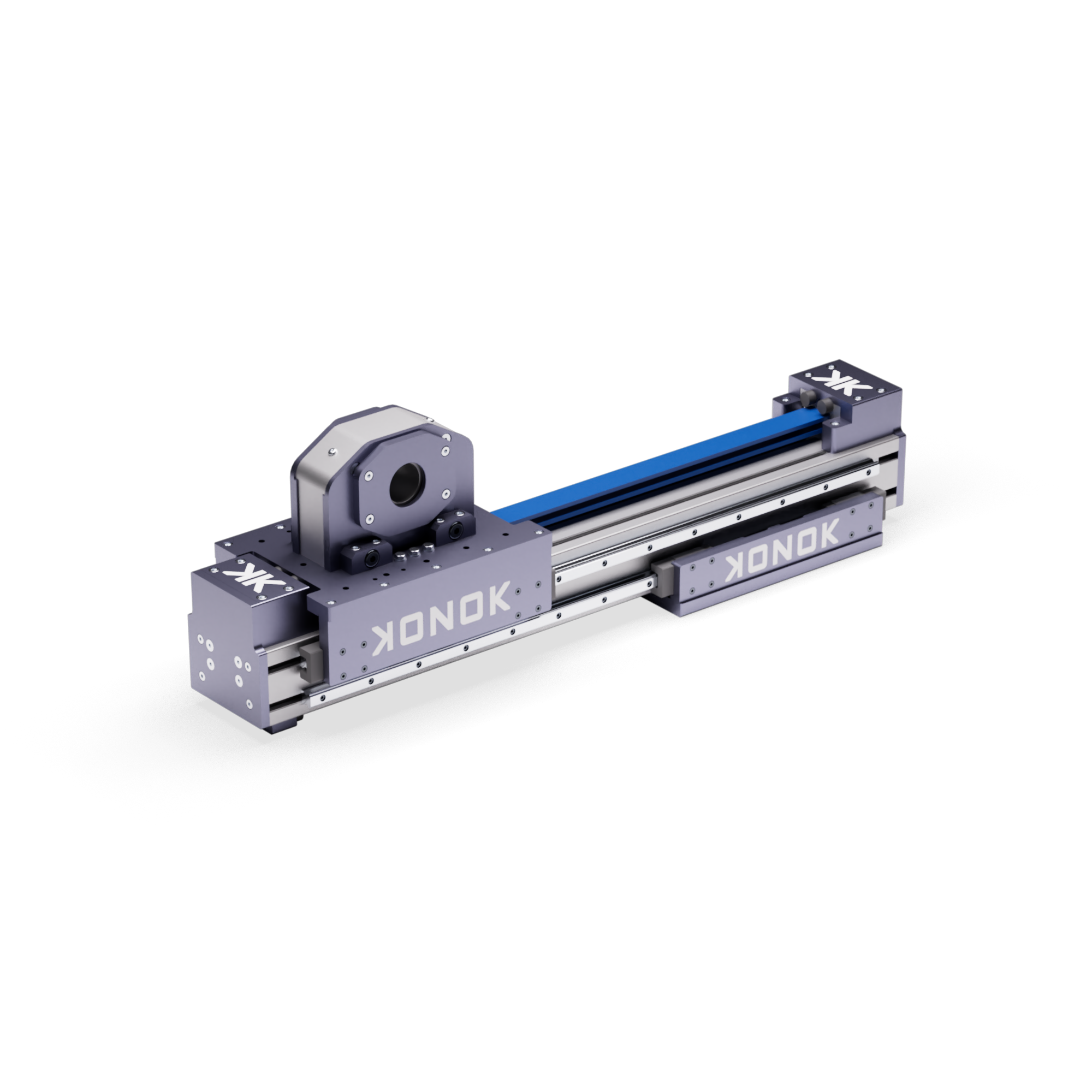

FI-K120I15

Scopri di più

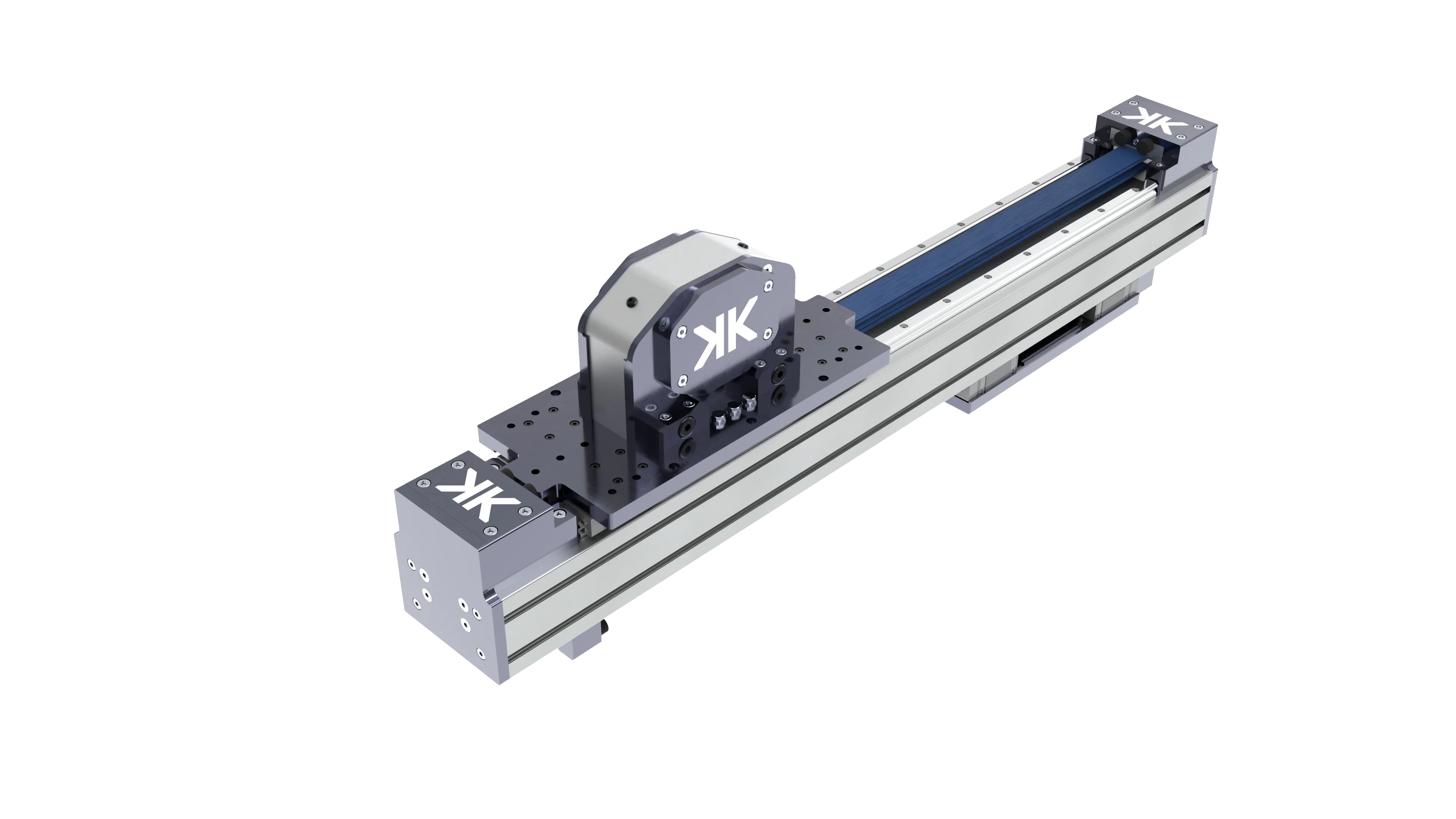

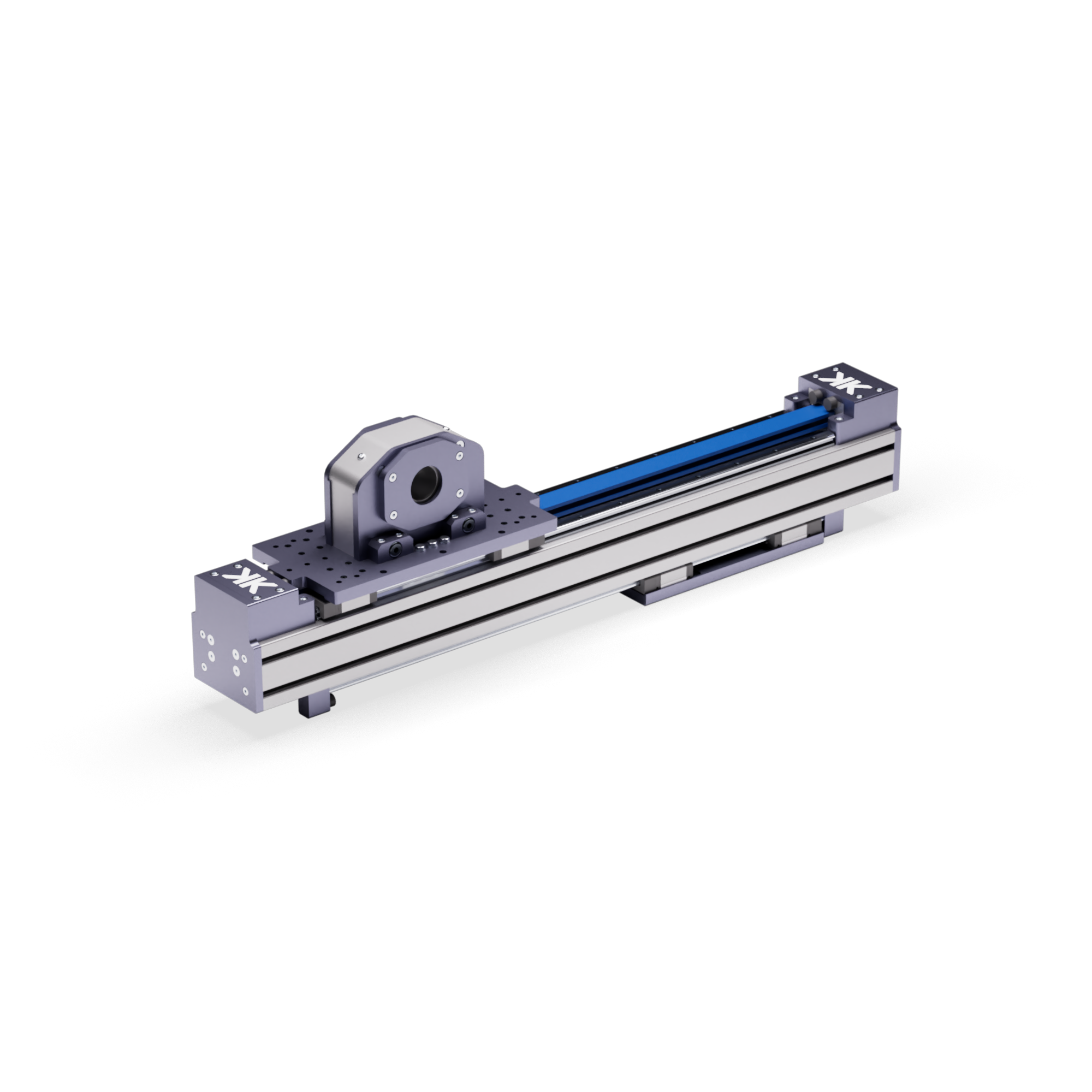

FU-K120I15

Scopri di più

FP-K120I15

Scopri di più
Nessun prodotto disponibile coi filtri scelti
Resetta i filtri

Domande frequenti

Scoprile tutte
Che cos’è l’asse lineare a cinghia telescopico serie F e per quali applicazioni è indicato?
La serie F è un asse lineare telescopico a cinghia che consente una corsa lunga con un ingombro chiuso ridotto. La sua progettazione ne prevede un utilizzo orizzontale. È indicata quindi per trasferimenti, accessi in profondità e automazioni con spazio limitato. Gli stadi sincronizzati permettono un’estensione compatta e controllata.
Quando scegliere un asse telescopico serie F rispetto a un asse standard?
La serie F è preferibile a un asse standard quando la corsa richiesta supera lo spazio disponibile per l’installazione. È utile quando l’asse deve rientrare in una zona compatta o raggiungere punti distanti, in particolare per movimenti destra/sinistra rispetto al punto di supporto e guida. Carico, estensione, velocità e rigidità necessaria vanno verificati in fase di dimensionamento.
Quali sono i vantaggi della serie F in termini di corsa e ingombro?
La serie F offre un rapporto favorevole tra corsa utile e ingombro a riposo grazie alla struttura telescopica. Consente di ottimizzare lo spazio macchina e raggiungere aree profonde senza installare un asse lungo quanto la corsa totale. Le varie forme disponibili permettono inoltre di scegliere configurazioni che compattano anche le dimensioni in larghezza e altezza. È una soluzione modulare per automazioni compatte e dinamiche.

Versatilità e precisione per diverse applicazioni industriali

Gli attuatori lineari a cinghia telescopici SERIE F sono disponibili in diverse forme costruttive, adattandosi così a una vasta gamma di esigenze applicative. La loro elevata precisione di movimentazione, accelerazione e velocità li rende ideali per applicazioni di manipolazione in vari settori industriali. I moduli lineari telescopici SERIE F sono perfetti per le operazioni che richiedono spostamenti rapidi e precisi, ottimizzando il tempo ciclo e migliorando l’efficienza del processo.

Soluzioni compatte e performanti per ogni settore

Gli assi telescopici, serie F, si prestano per essere inseriti in linee di produzione dove il carico e lo scarico sono in orizzontale, con totale disimpegno dei punti di prelievo e deposito. Si rende adeguato a bordo di presse di stampaggio e/o impianti di assemblaggio.
