Serie P

Il modulo lineare serie PI/PR, con scorrimento monoguida o biguida, si distingue per avere la motorizzazione a bordo del carro, una configurazione che lo rende la scelta ideale per applicazioni di movimentazione verticale o orizzontale su lunghe distanze. Grazie all’azionamento a cinghia dentata (con sistema omega), questo modulo offre il vantaggio di un costo competitivo rispetto ad altri sistemi come quelli a cremagliera o vite, mantenendo al contempo un buon livello di ripetibilità.

Scopri gli standard Contatta un tecnico
Serie P
TrasmissioneA cinghia dentata
Sezione portanteDa 40x40 a 120x120
Corsa massimaPR: 1200 mm / PI: 3500 mm
Ripetibilità±0,1 mm
VelocitaFino a 4 m/sAccelerazioneFino a 30 m/s²

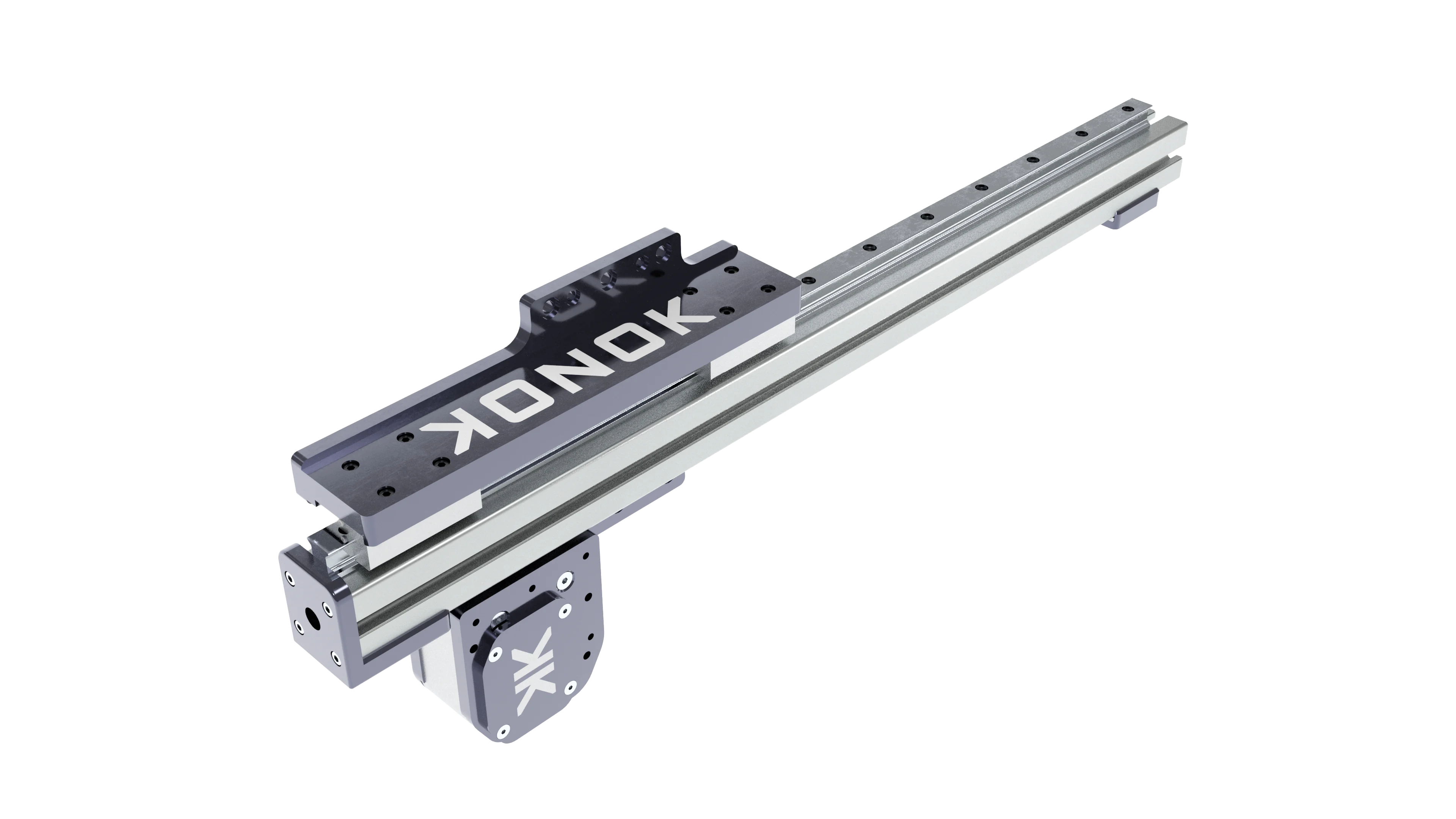

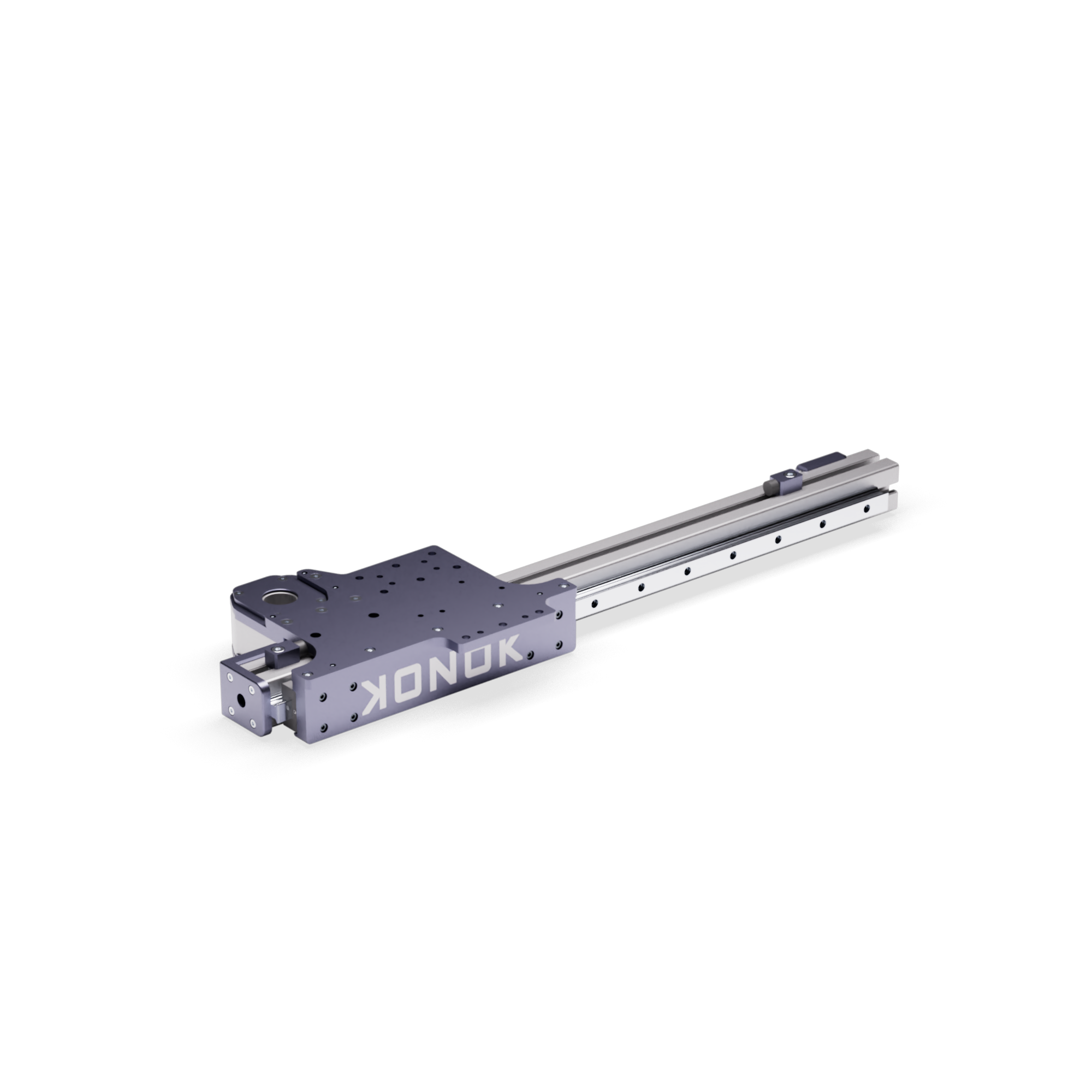

PR-M50D20

Scopri di più

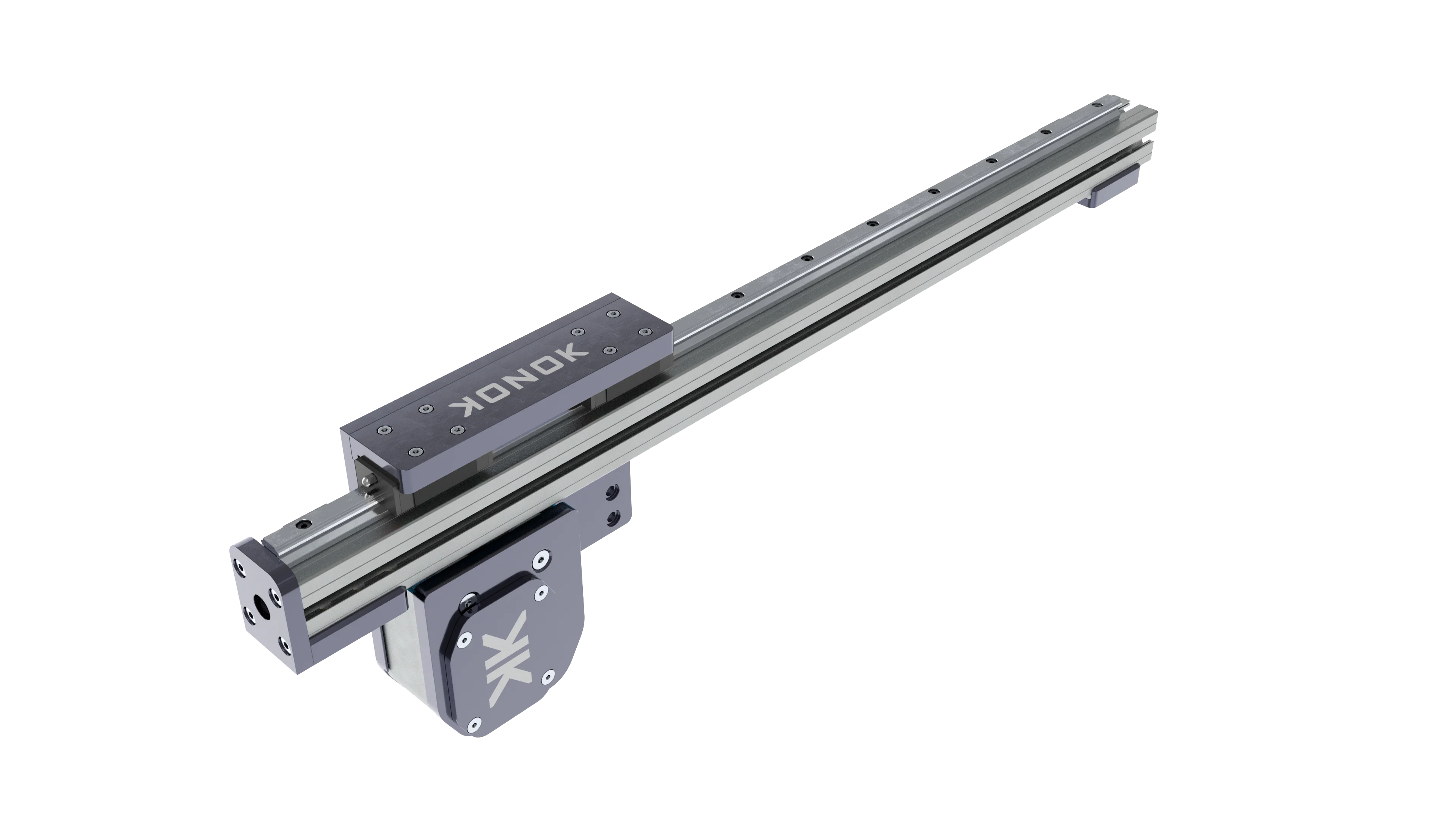

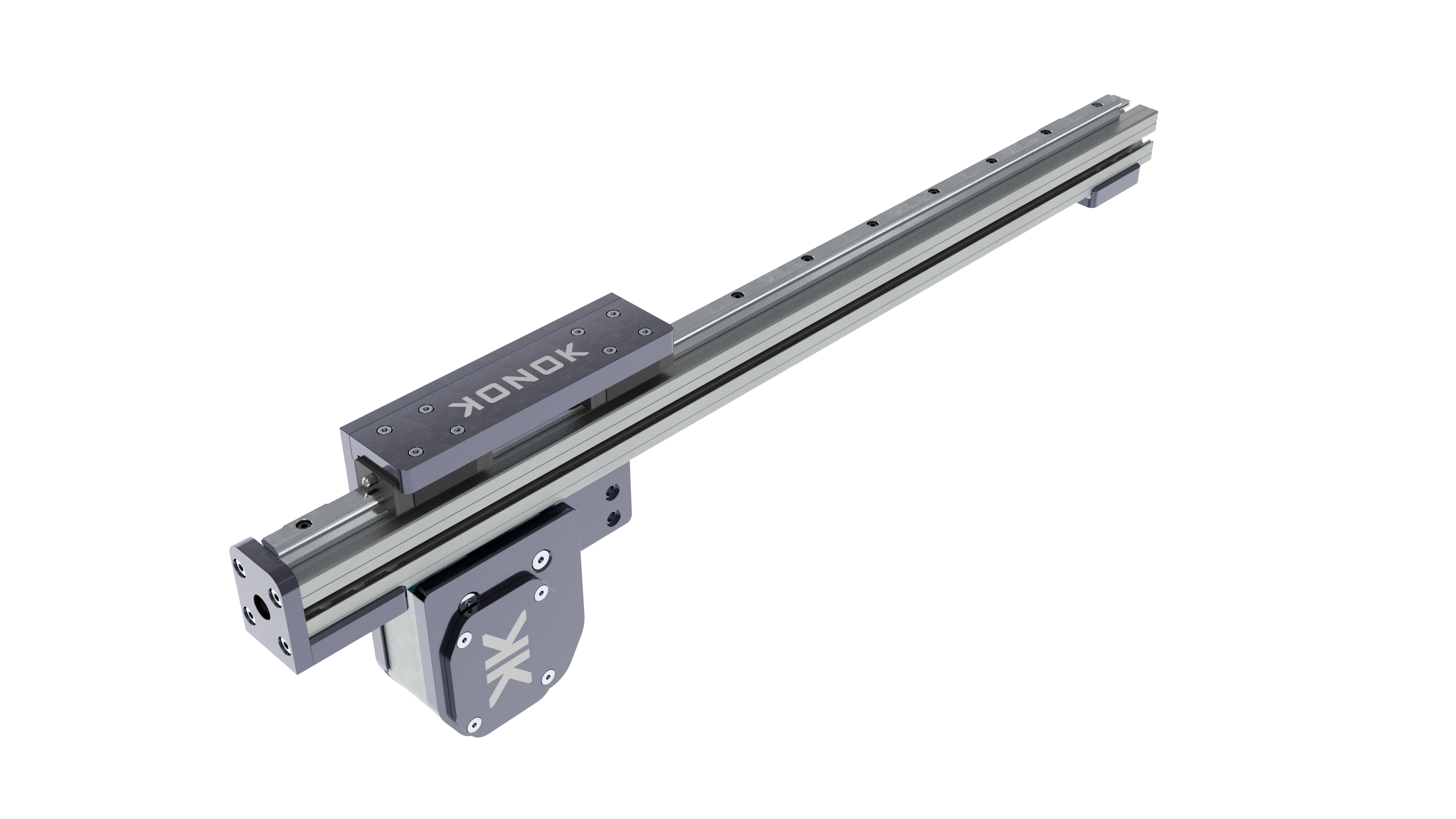

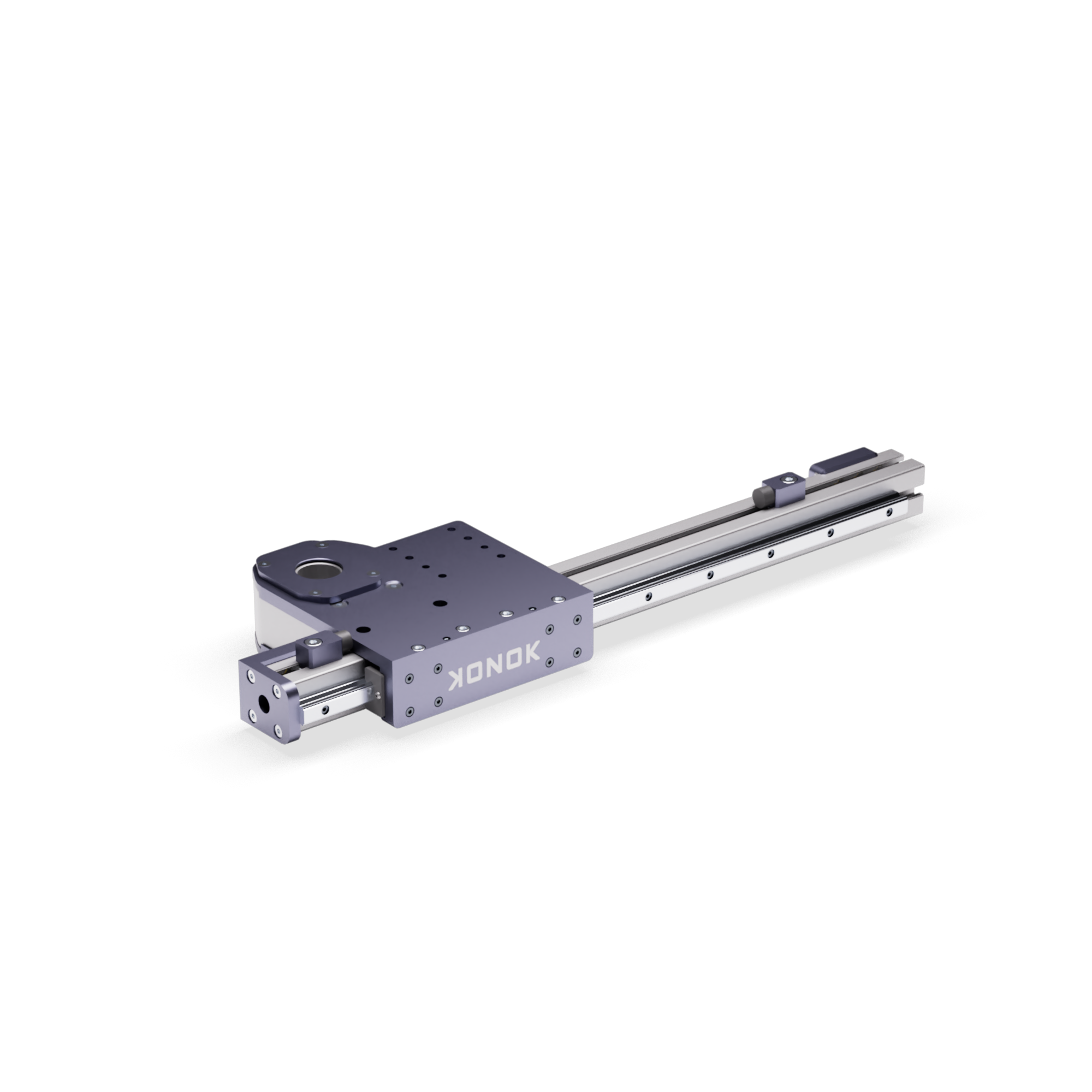

PR-K40D15

Scopri di più

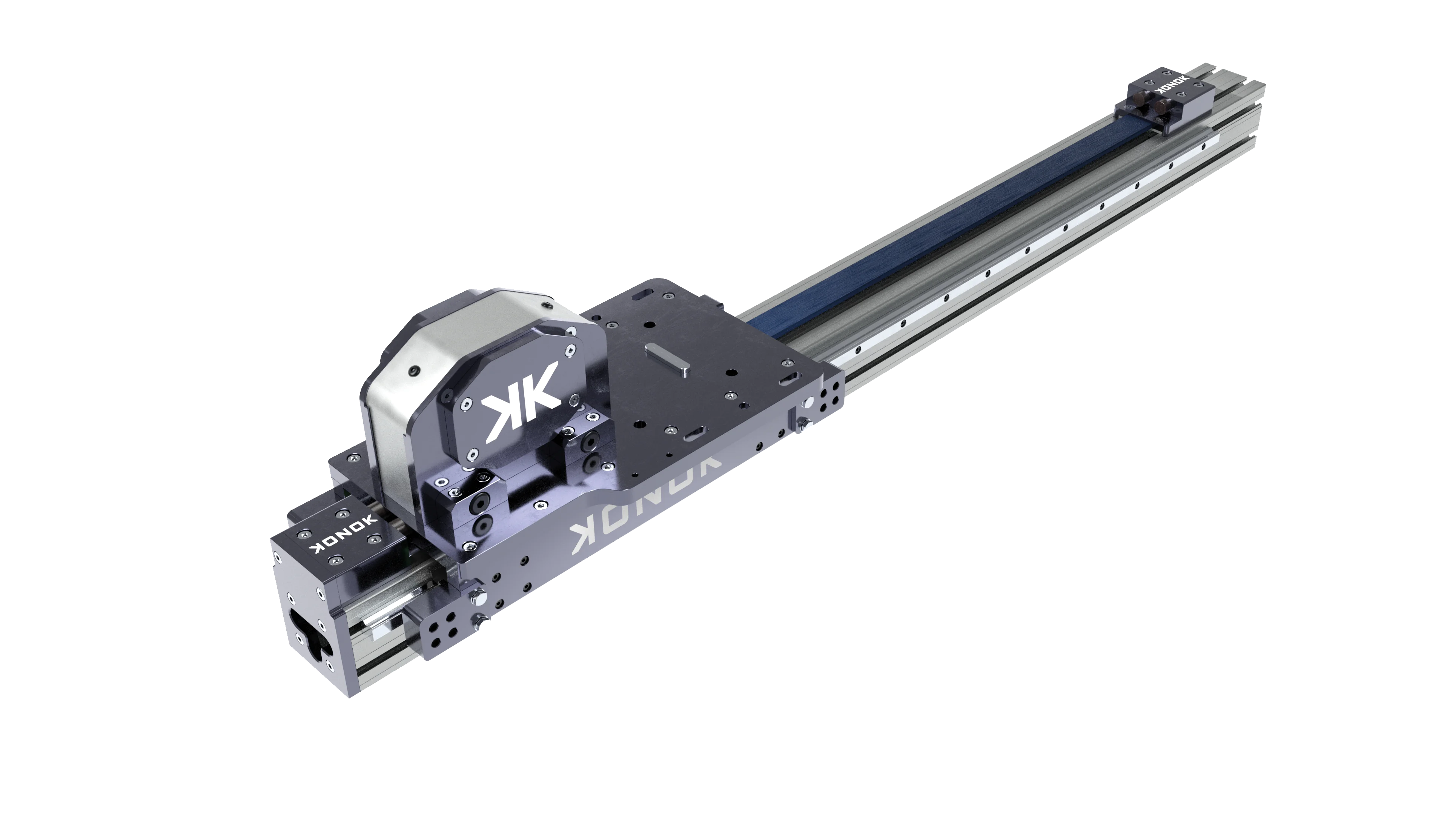

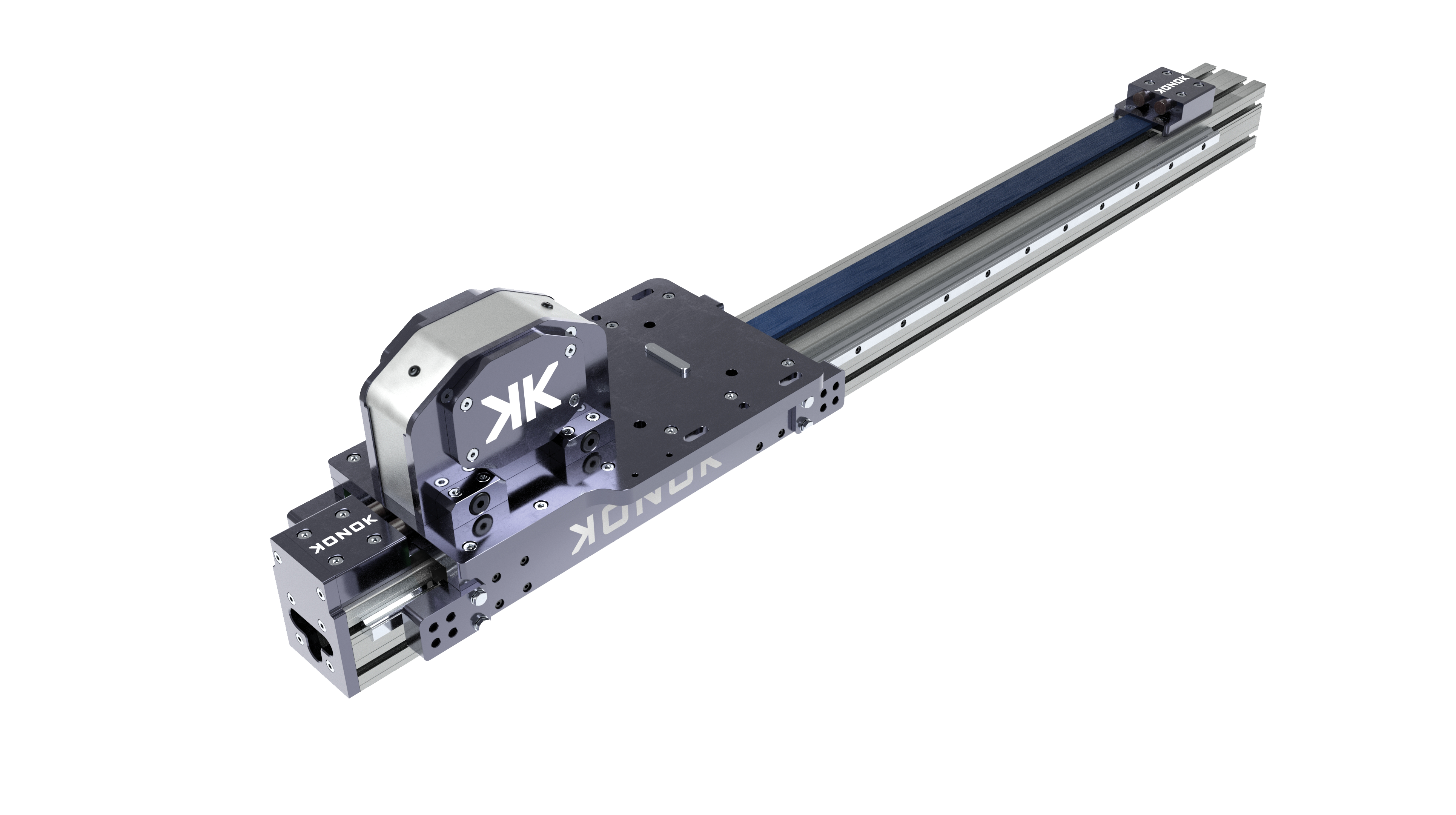

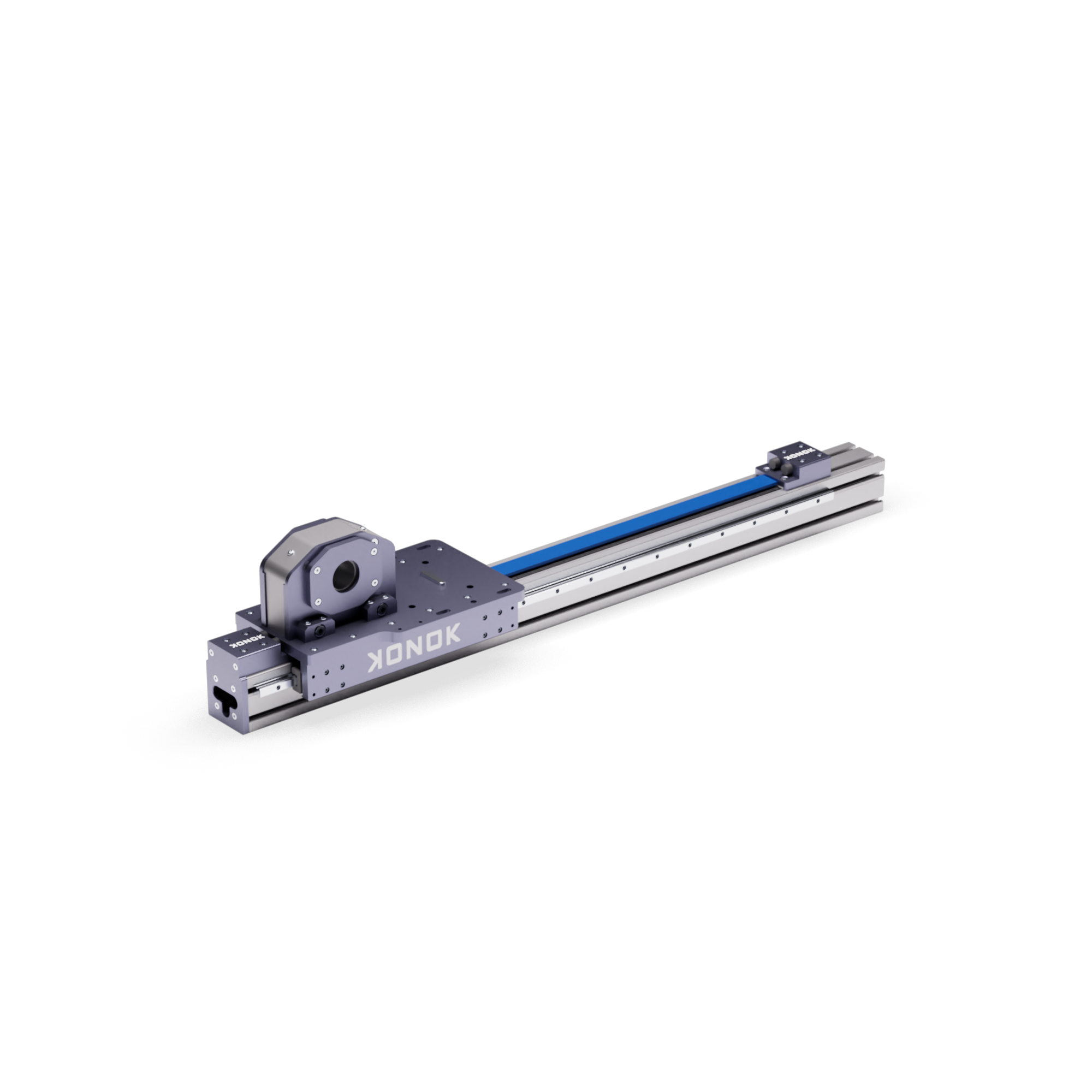

PI-K80I15

Scopri di più

PI-M100L20

Scopri di più

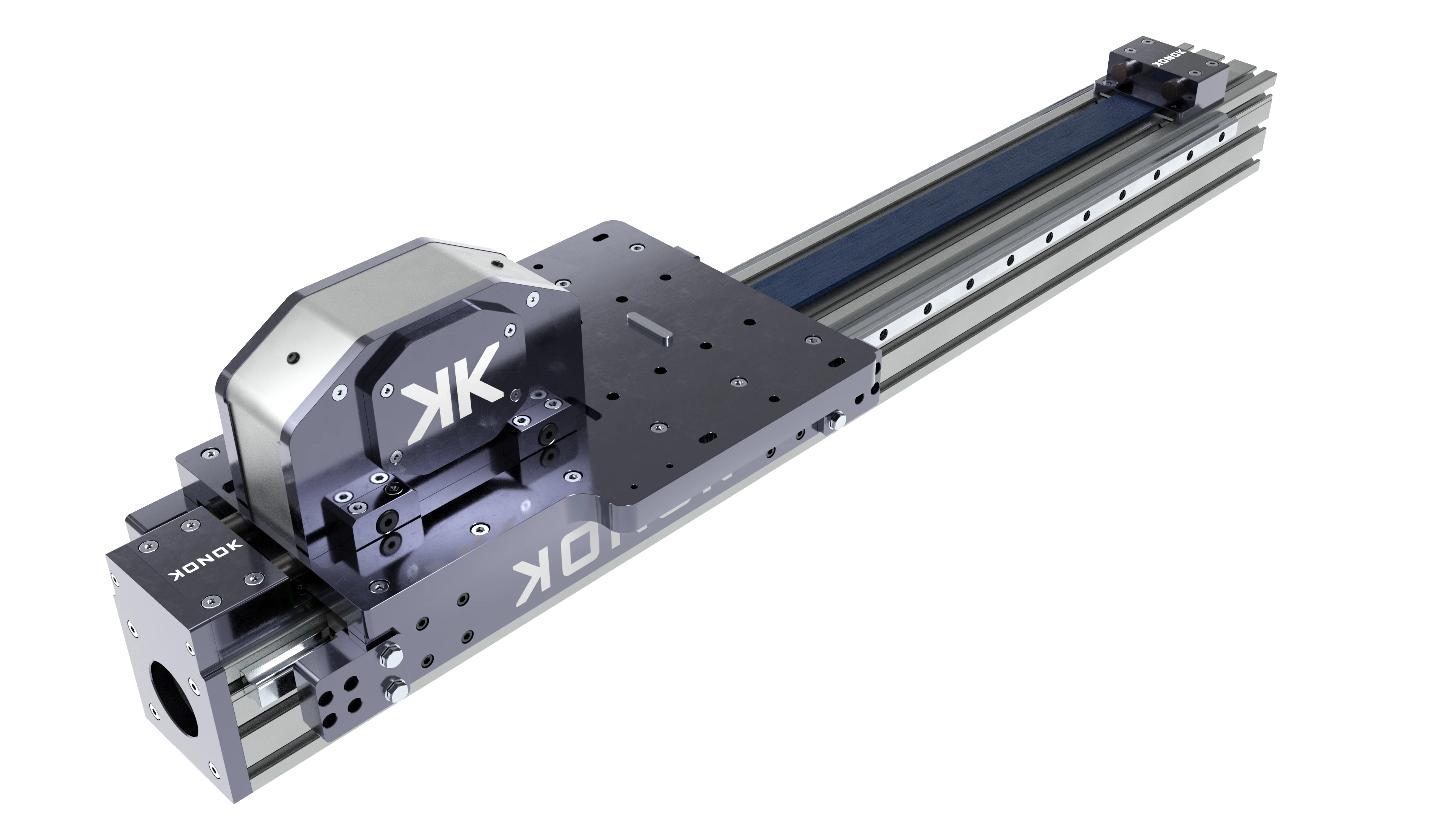

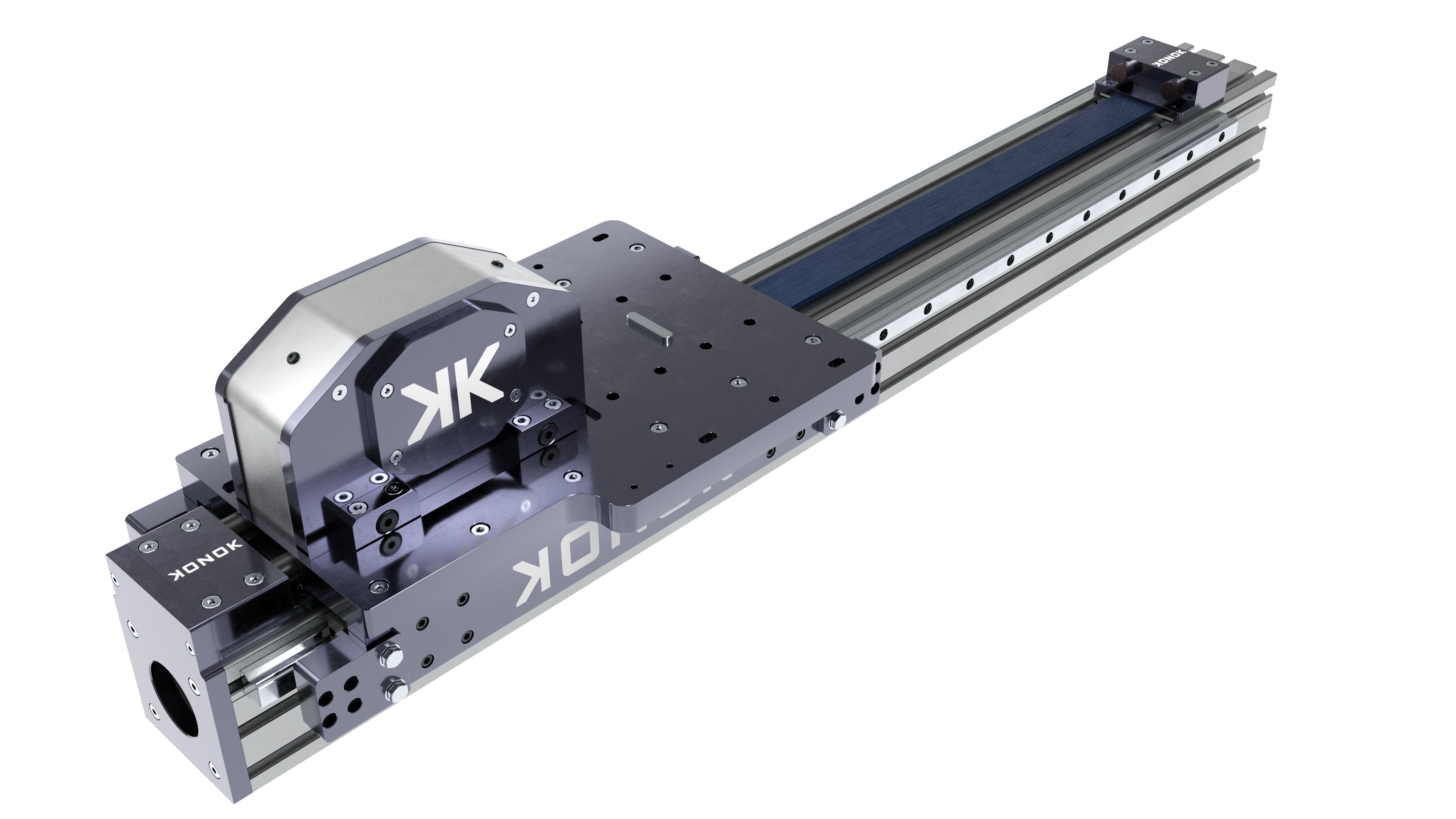

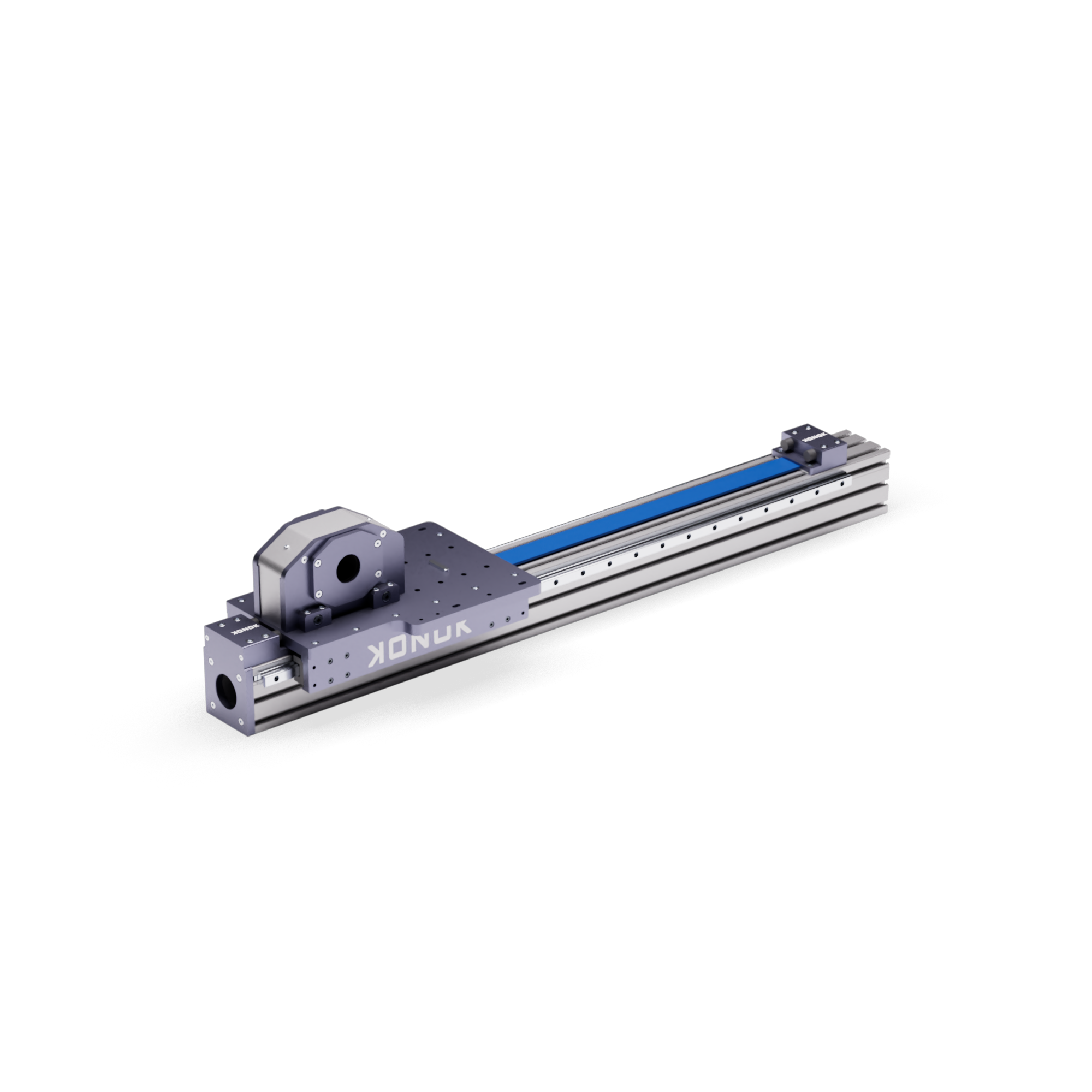

PI-M120M25

Scopri di più

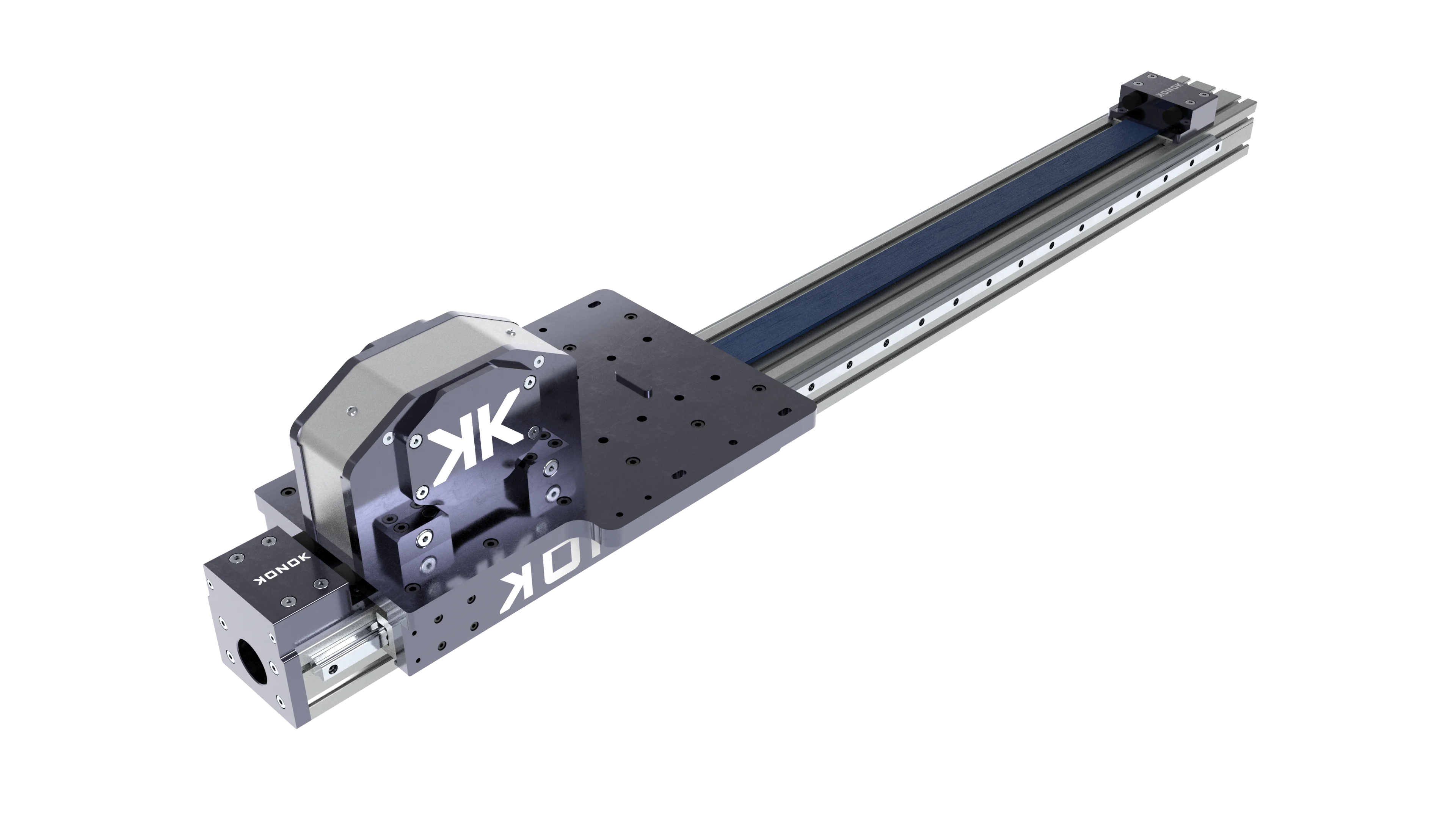

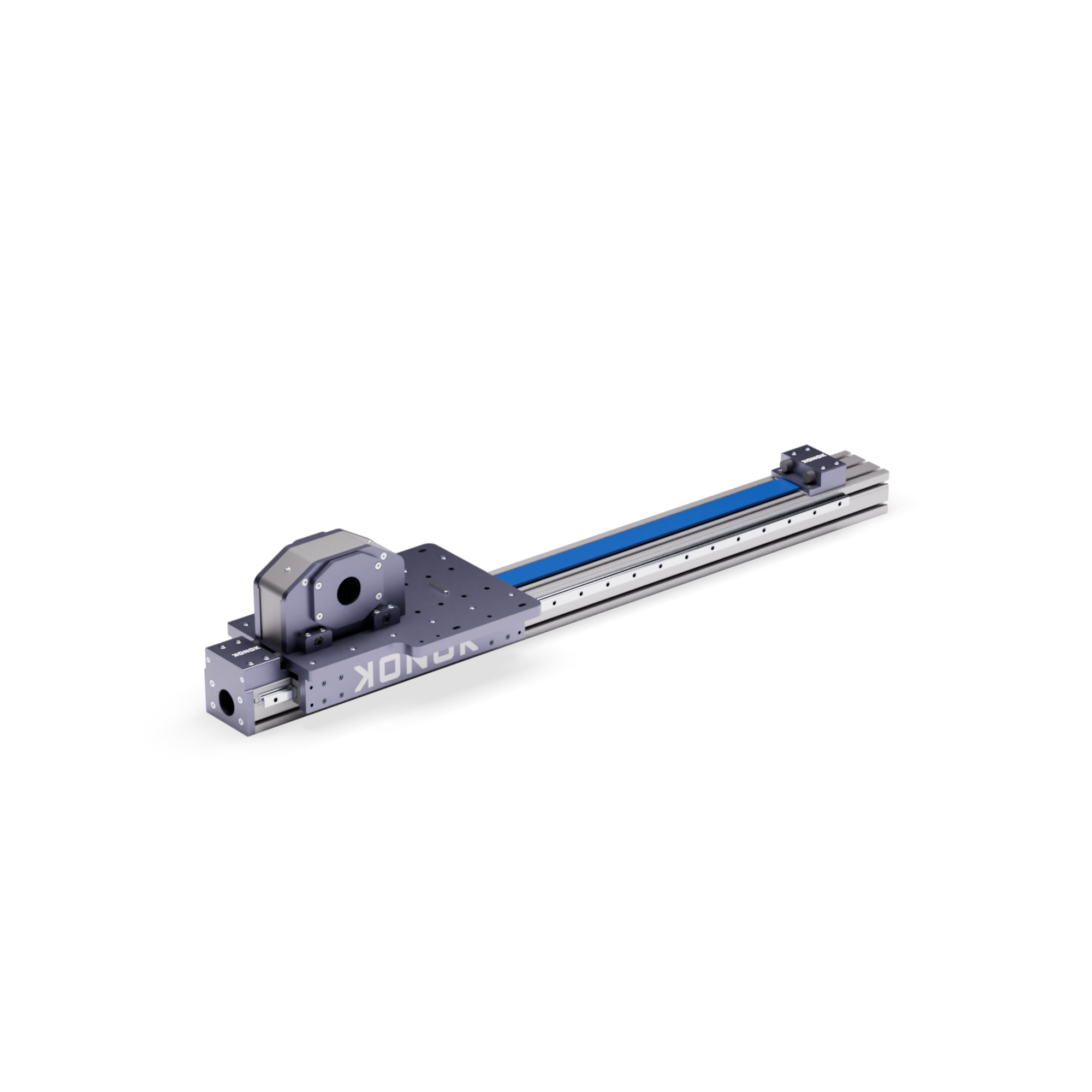

PI-K812M20

Scopri di più
Nessun prodotto disponibile coi filtri scelti
Resetta i filtri

Domande frequenti

Scoprile tutte
Che cos’è l’asse lineare a cinghia serie P e per quali applicazioni è indicato?
La serie P è un asse lineare a cinghia compatto, indicato in particolare per le movimentazioni verticali. Le sue caratteristiche costruttive prevedono infatti che il gruppo motore venga montato a bordo del sistema di guida e che la parte in movimento sia il profilo strutturale. Può essere utilizzato anche in esecuzione orizzontale: questa configurazione permette di sviluppare corse importanti mantenendo un’ottima rigidità della cinghia di traino. Può essere impiegato per movimentazioni generiche, pick & place e asservimento macchine utensili.
Quali sono gli ingombri e le prestazioni della serie P?
Ingombri e prestazioni della serie P variano in funzione di taglia, corsa, guida e configurazione. La serie è orientata a soluzioni compatte con movimentazione rapida e fluida. Per conoscere dimensioni, carico, velocità e accelerazione compatibili è necessario consultare il modello specifico o richiedere il dimensionamento.
Quando scegliere la serie P rispetto alle altre serie a cinghia?
La serie P è adatta quando servono compattezza e integrazione semplice, in particolare nelle applicazioni con movimentazione verticale. Nelle applicazioni orizzontali è preferibile rispetto alle serie HR, HU/HL e GR quando è utile dimezzare lo sviluppo della cinghia di traino, con vantaggi in termini di precisione e velocità.

Versatilità nelle applicazioni verticali e orizzontali

L’attuatore della serie PI/PR è estremamente versatile e può essere utilizzato in configurazioni diverse: con barra mobile come asse verticale o con carro mobile come asse orizzontale. Il sistema è disponibile anche con uno o più carri indipendenti, offrendo una flessibilità che lo rende adatto a molteplici applicazioni industriali.

Compatibilità e personalizzazione per applicazioni di lunga corsa

Il modulo serie PI/PR è progettato per applicazioni di lunga corsa, sia verticali che orizzontali, ed è perfetto per essere combinato con i moduli della serie HU/HL grazie alla sua predisposizione per il montaggio diretto. Le testate motrici sono predisposte per il montaggio di riduttori epicicloidali, consentendo un preciso controllo del movimento, ottimizzando così le prestazioni del sistema in applicazioni che richiedono alta precisione.
