Assi a Cinghia Telescopici

Gli assi telescopici vedono due stadi in scorrimento sincrono, uno con l’altro, per mezzo di cinghia-cinghia oppure cremagliera -cinghia, in funzione all’entità del carico, direzione del carico e dinamiche.
Le unità lineari telescopiche rispondono principalmente a due richieste, contenere l’ingombro in lunghezza e/o ottimizzare i tempi ciclo.

Scopri gli standard Contatta un tecnico

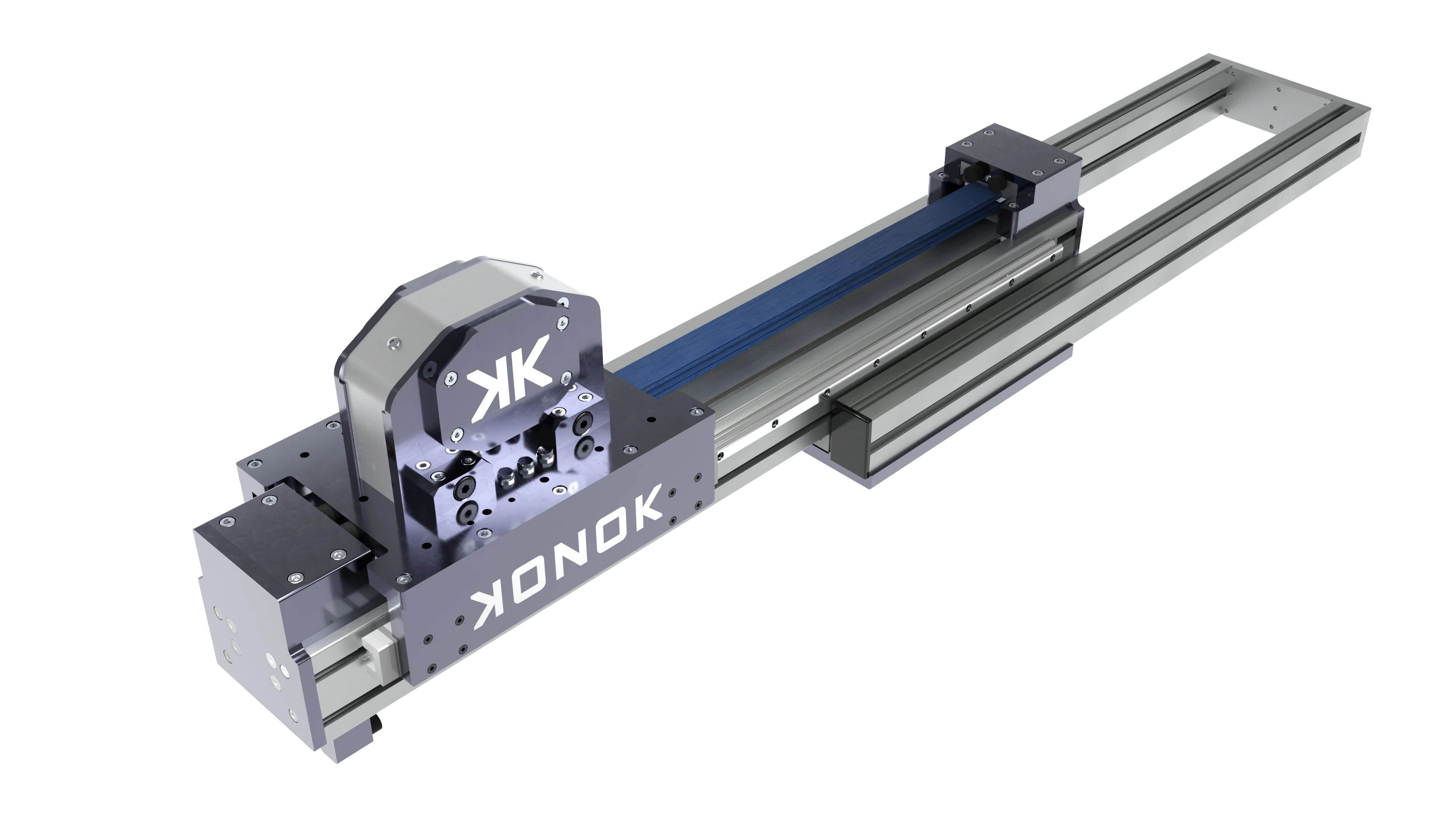

Assi a Cinghia Telescopici

Caratteristiche principali

  • Corse lunghe con ingombro ridotto
  • Sistema a più stadi sincronizzati
  • Ideali per applicazioni pick & place
  • Elevata dinamica su lunghe estensioni
  • Ottimizzazione dello spazio macchina
  • Struttura compatta e modulare
  • Guide lineari da 15 a 20 mm
  • Profili 80×120 mm
Configuratore
Contatta un tecnico
TrasmissioneA cinghia dentata
Sezione portanteda 80x80 a 120x120
Corsa massima4000mm
Velocitafino a 4 m/sAccelerazionefino a 30 m/s²

Serie F

Scopri di più

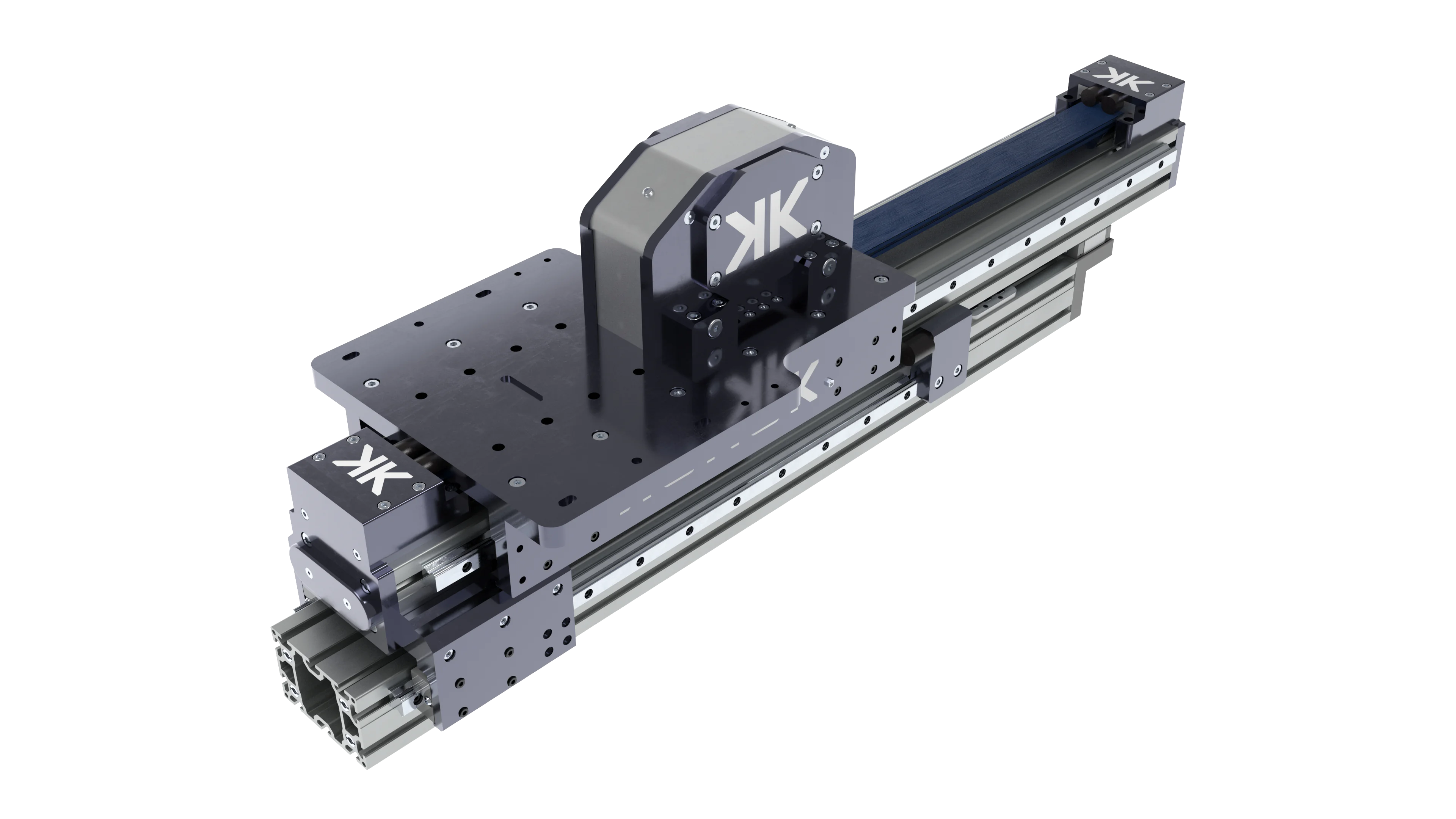

Serie TP

Scopri di più

Domande frequenti

Scoprile tutte
Che cos’è un asse lineare telescopico e come funziona?
Un asse lineare a cinghia telescopico utilizza più stadi sincronizzati che si estendono per sviluppare la corsa, mantenendo un ingombro ridotto a corsa zero. Il movimento degli elementi viene coordinato da sistemi a cinghia o a cremagliera. La scelta tra trasmissione a cinghia o a cremagliera privilegia rispettivamente l’estensione del sistema o la sua compattezza. Il concetto di asse telescopico può essere utilizzato sia in posizione verticale sia orizzontale, con forme costruttive differenti adatte a diversi impieghi.
Quando utilizzare un asse lineare telescopico?
Un asse telescopico offre principalmente il vantaggio di avere ingombri ridotti. È quindi indicato quando la corsa richiesta è rilevante e l’ingombro complessivo del sistema può creare problematiche. Un esempio è il pick & place con quote verticali elevate, che con un asse tradizionale richiederebbe ambienti di maggiore altezza. Il movimento telescopico consente inoltre di sviluppare sistemi orizzontali in cui il carico viene spostato non solo da un punto 0 a un punto X, ma anche secondo uno schema -X / 0 / +X, come nei nostri feeder.
Quali sono i vantaggi degli assi lineari telescopici in termini di corsa e ingombri?
Il vantaggio principale degli assi lineari telescopici è ottenere una corsa estesa con un ingombro chiuso contenuto. La struttura a più stadi sincronizzati ottimizza lo spazio macchina mantenendo buona velocità e modularità. Sono particolarmente utili nelle automazioni con accessi profondi o spazi limitati.

Versatilità e precisione per diverse applicazioni industriali

Gli attuatori lineari a cinghia telescopici sono disponibili in diverse forme costruttive, adattandosi così a una vasta gamma di esigenze applicative. La loro fluidità e precisione di movimento li rendono perfetti per le operazioni che richiedono spostamenti rapidi e precisi, ottimizzando il tempo e migliorando l’efficienza del processo.

Soluzioni compatte e performanti per ogni settore

Grazie alla loro configurabilità, gli assi lineari telescopici sono perfetti per ottimizzare isole di asservimento macchine utensili o celle di pallettizzazione.
