TP-K812

Contatta un tecnico
TP-K812
Dati tecnici
Dimensioni
Configuratore
Media
Dati tecnici
Versione Unità
Doppia guida verticale
Sezione Portante
80x120
Dimensioni Guide
20
Cinghia
AT10-50
Puleggia
Z28
Ø primitivo Puleggia
89.12 [mm]
Passo per giro Puleggia
280 [mm]
Coppia a vuoto
3.0 [Nm]
Rapporto carichi II stadio
1:2
Velocità
2 [mt/s]
Accelerazione
10 [mt/sec]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
20.65 kg
Peso 100 mm lineare
2.25 kg
Peso del carro
Condizioni di esercizio consigliate
Momento dinamico Stadio 1
Mx 960 Nm
My 2250 Nm
Mz 2400 Nm
Momento dinamico Stadio 2
Mx 310 N
My 1665 N
Mz 1700 N
Carico a Trazione
Fx 4000 N
Konok

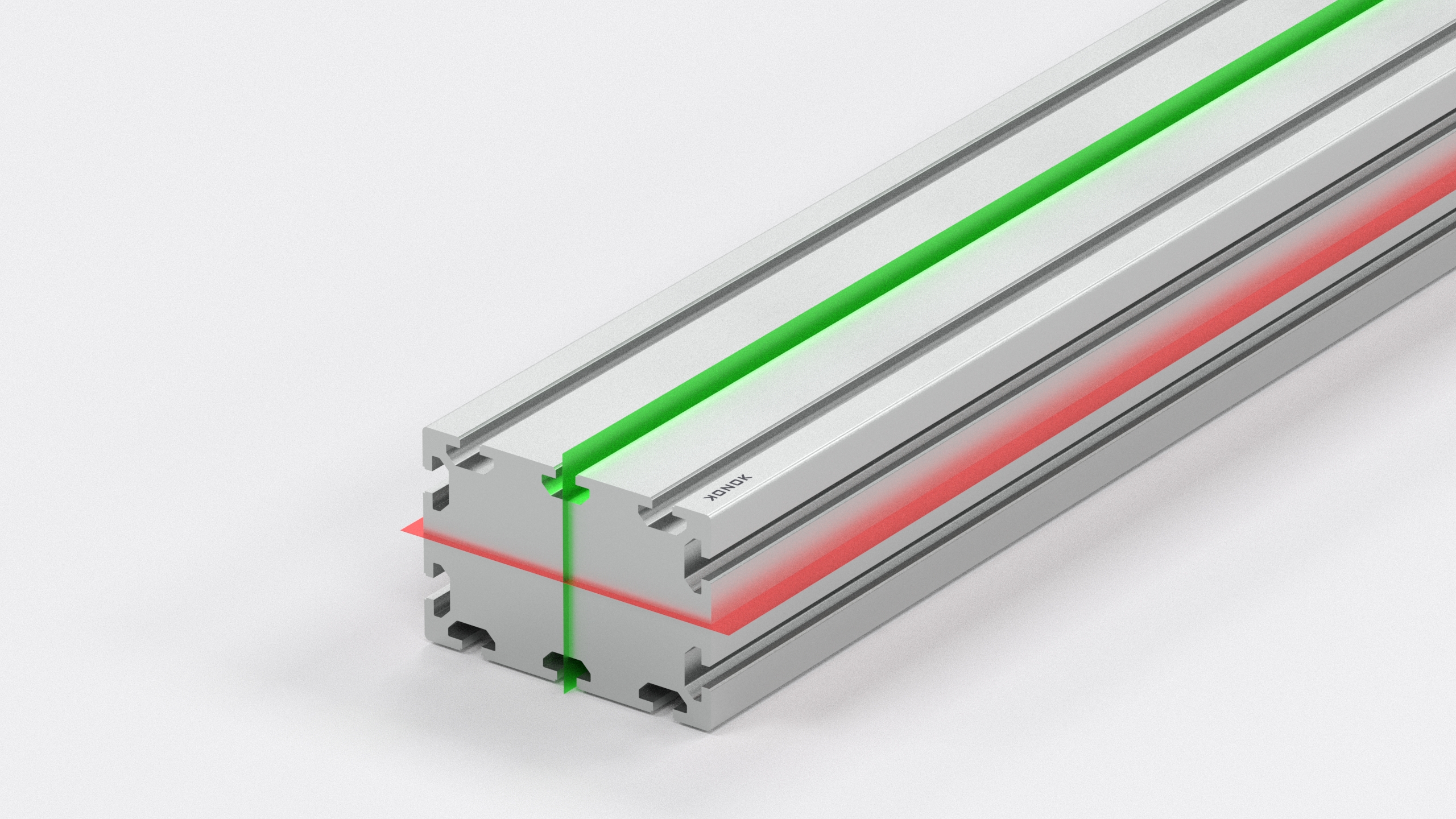

Sezione portante
Momento d’Inerzia
226.65 cm⁴
Momento d’Inerzia
490.62 cm⁴
Modulo resistenza flessione
56.66 cm⁴
Modulo resistenza flessione
81.77 cm⁴
Peso lineare
8.3 Kg/m
Tipo cava
08-PK
Konok
Tipo cava
Konok - Testa motore

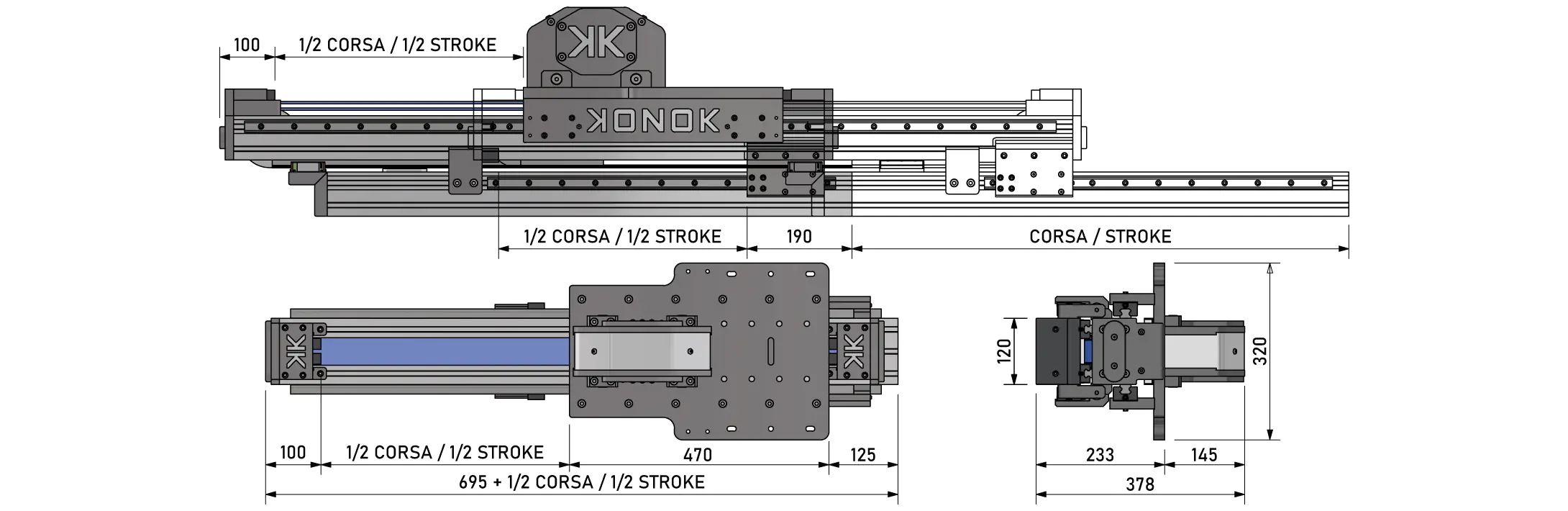

Konok - dimensioni

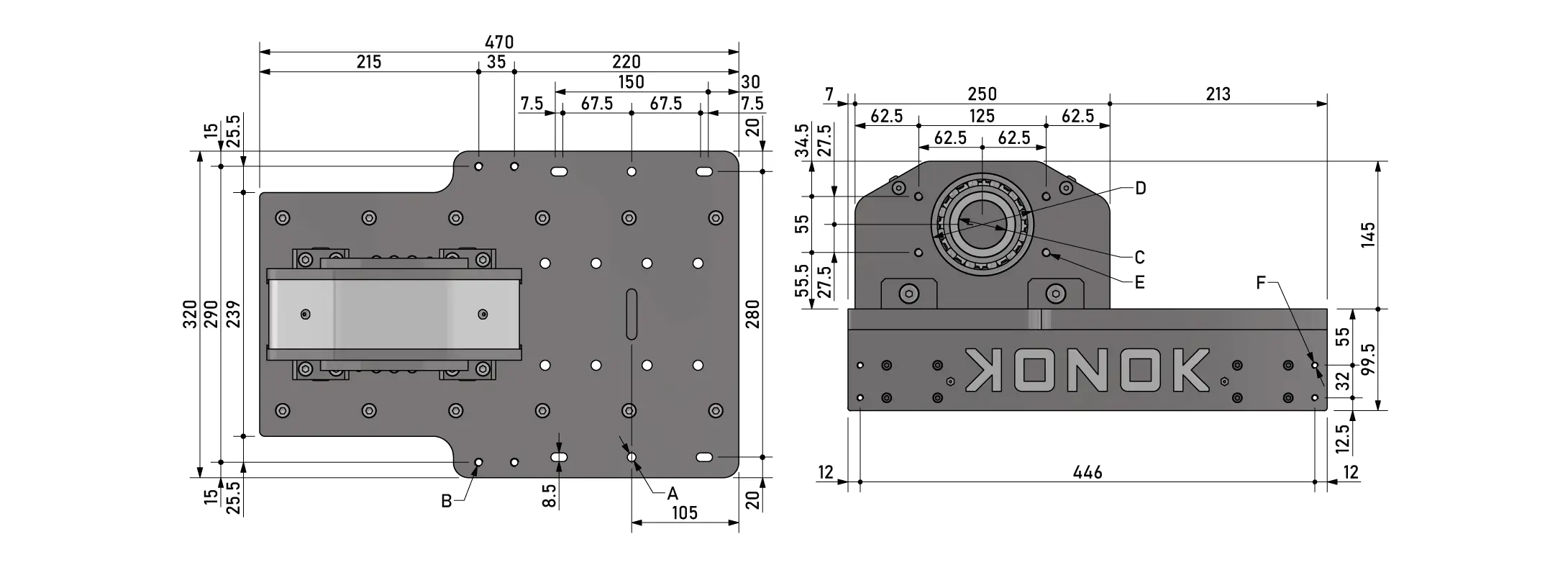

Konok - dimensione carro

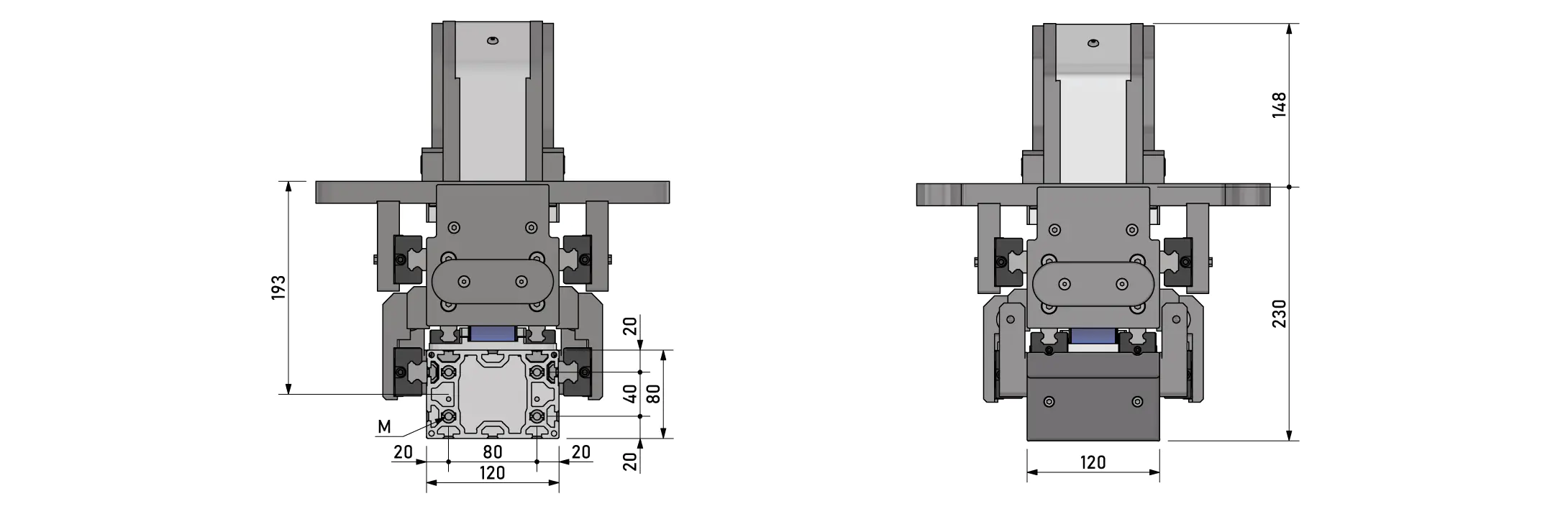

Konok - dimensione testata motore
