PR-K40D15

Serie P: moduli lineari con motorizzazione a bordo carro

Unità lineare a cinghia con barra mobile, motore sul carro , sezione portante 40x40

PR-K40D15
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Monoguida verticale
Sezione Portante
40x40
Dimensioni Guide
15
Tipo di Cinghia
AT5-25
Tipo puleggia
Z30
Ø primitivo Puleggia
47.76 [mm]
Passo per giro Puleggia
150 [mm]
Coppia a vuoto
2.0 [Nm]
Velocità
4 [mt/s]
Accelerazione
30 [mt/s2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
4.1 kg
Peso barra corsa zero
1.6 kg
Peso 100 mm lineare
0.36 kg
Peso del carro
2.5 kg

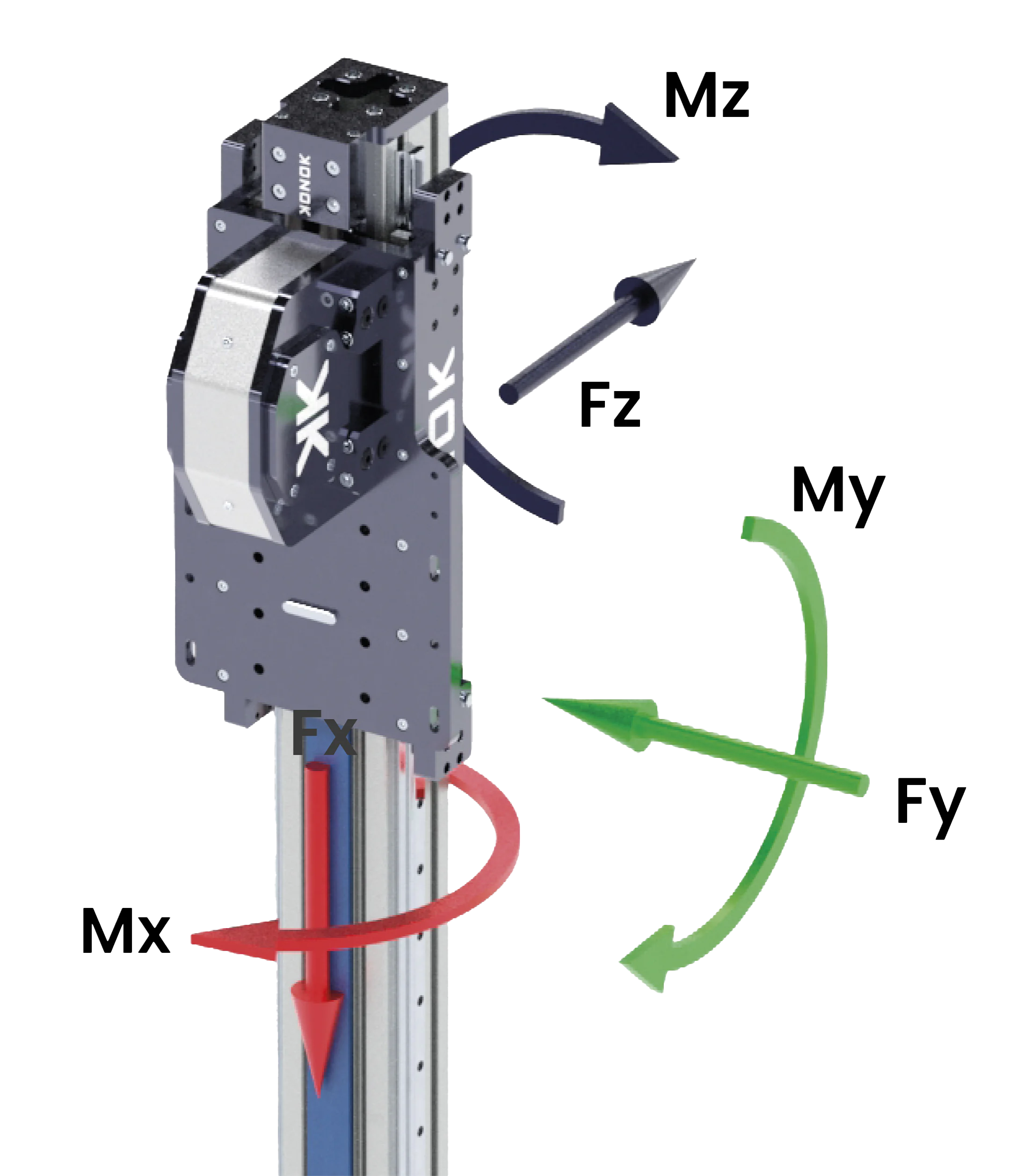

Condizioni di esercizio consigliate
Momento Dinamico
Mx 26 Nm
My 210 Nm
Mz 210 Nm
Forze Statiche
Fy 1138 N
Fz 1138 N
Carico a Trazione
Fx 800 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

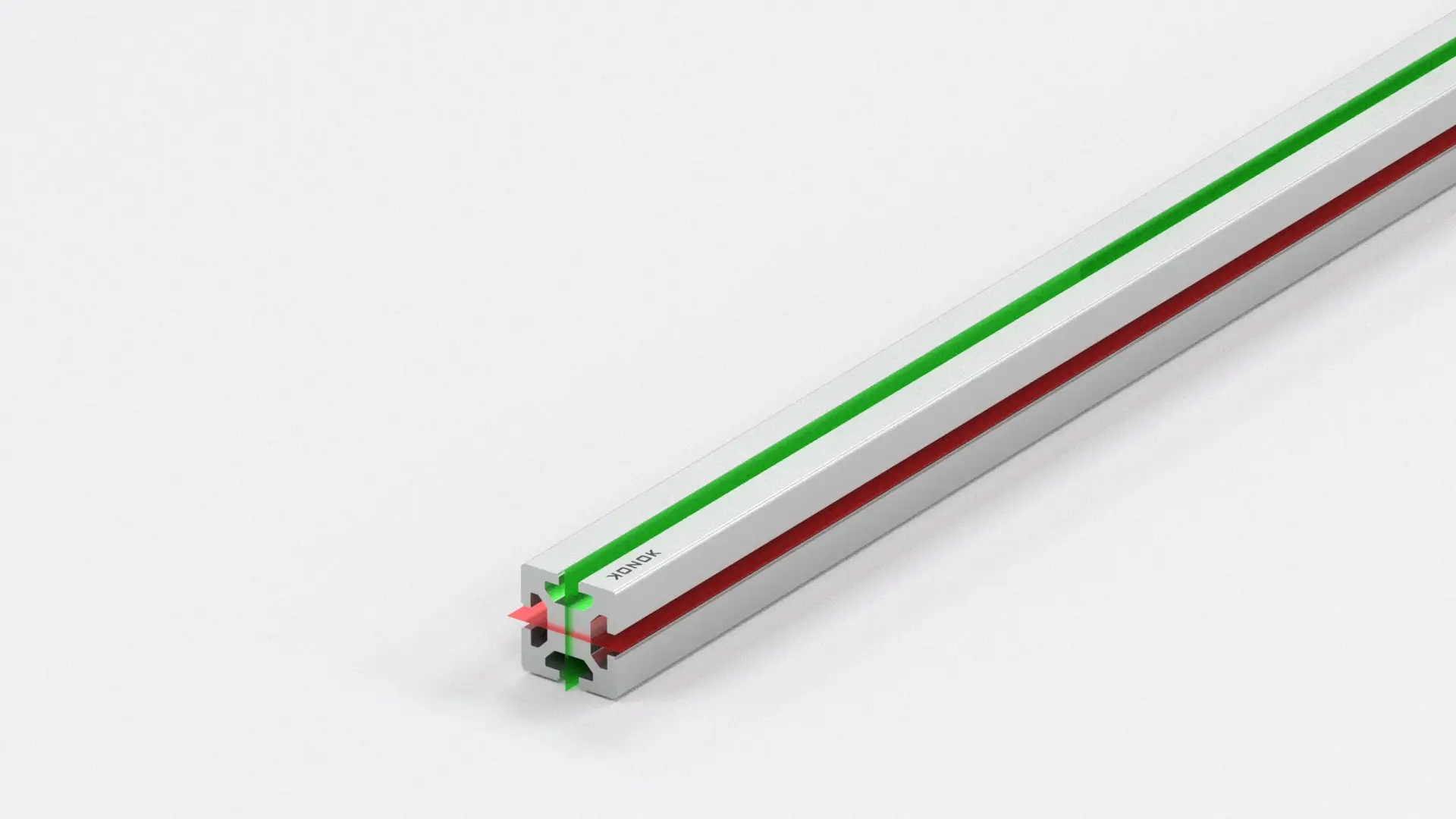

Sezione portante
Momento d’Inerzia
12.0 cm4
Momento d’Inerzia
12.0 cm4
Modulo resistenza flessione
6.0 cm3
Modulo resistenza flessione
6.0 cm3
Peso lineare
2.0 kg/m
Tipo cava
08-PK
Konok
Tipo cava
Konok - Testa motore

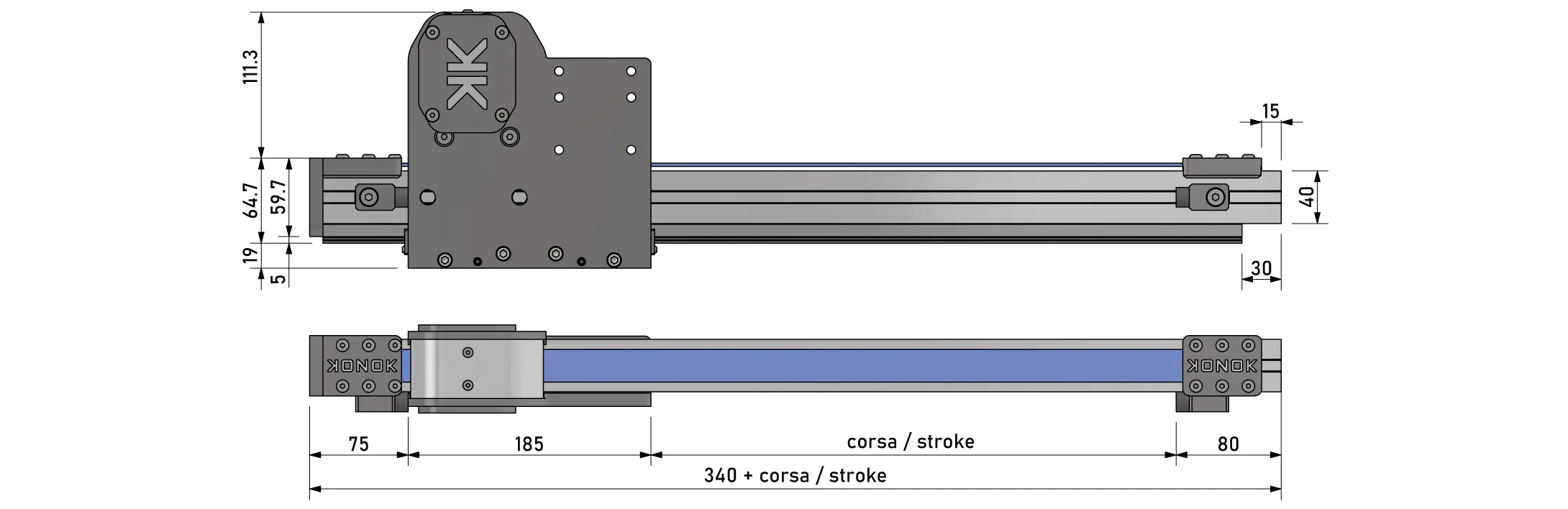

Konok - dimensioni

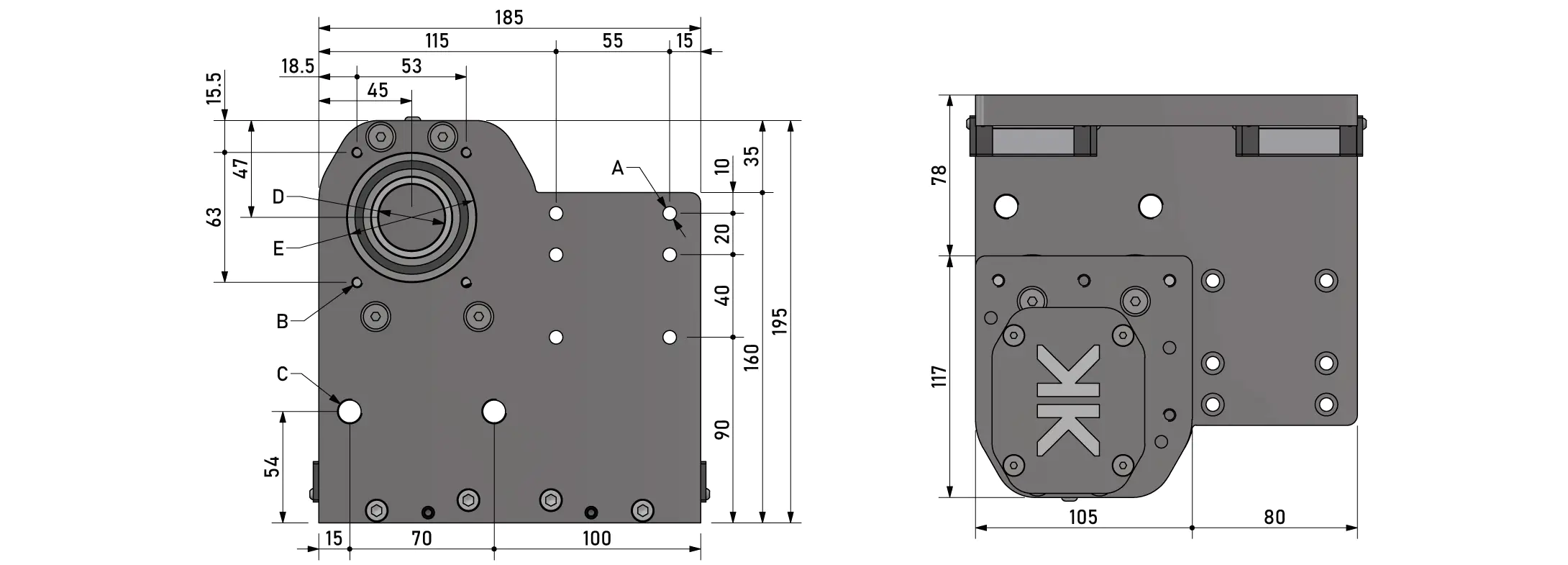

Konok - dimensione carro

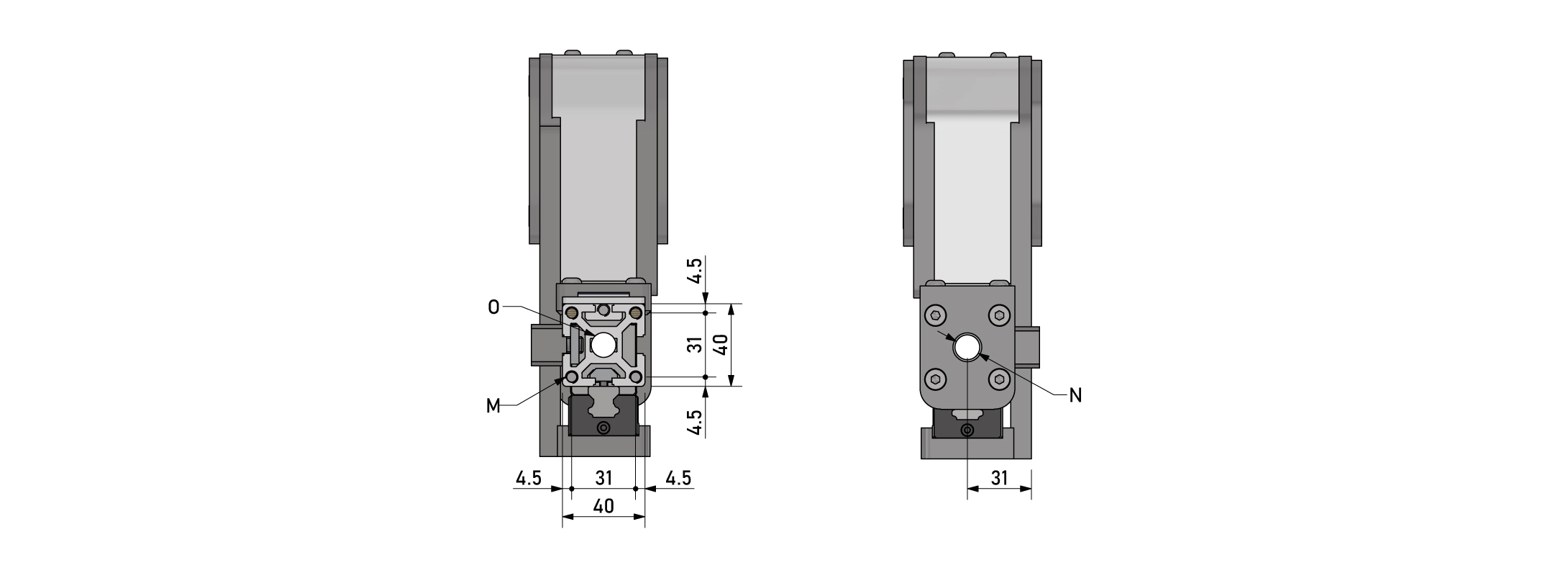

Konok - dimensione testata motore
