PI-K80I15

Serie P: moduli lineari con motorizzazione a bordo carro

Unità lineare a cinghia con barra mobile, motore sul carro , sezione portante 80x80

PI-K80I15
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Biguida verticale
Sezione Portante
80x80
Dimensioni Guide
15
Tipo di Cinghia
AT10-32
Tipo puleggia
Z22
Ø primitivo Puleggia
70.03 [mm]
Passo per giro Puleggia
220 [mm]
Coppia a vuoto
3.0 [Nm]
Velocità
4 [mt/s]
Accelerazione
30 [mt/s]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
15.5 kg
Peso barra corsa zero
2.64 kg
Peso 100 mm lineare
1.1 kg
Peso del carro
8.3 kg
Condizioni di esercizio consigliate

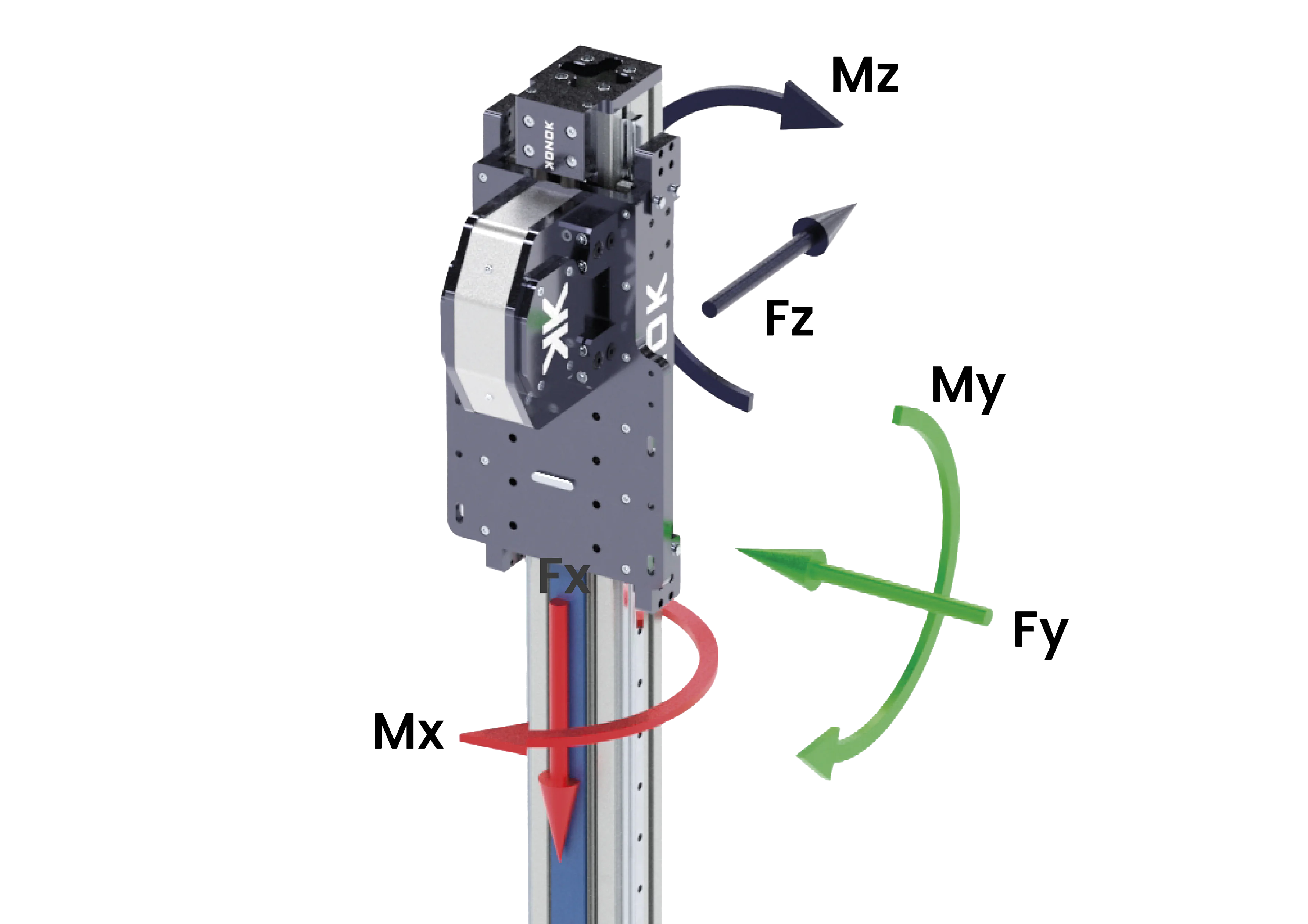

Momento Dinamico
Mx 400 Nm
My 1070 Nm
Mz 1150 Nm
Forze Statiche
Fy 2770 N
Fz 2770 N
Carico a Trazione
Fx 2100 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

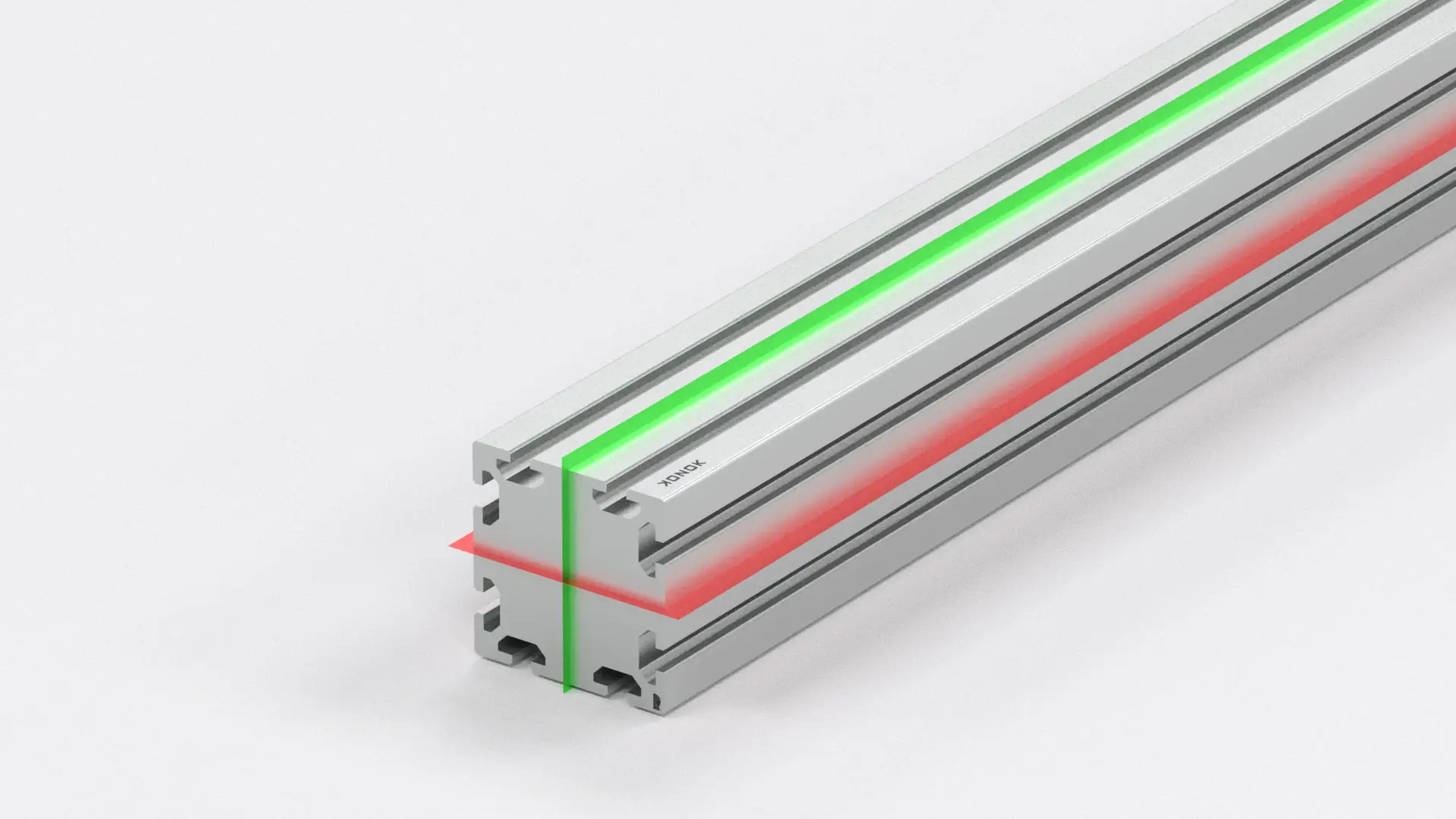

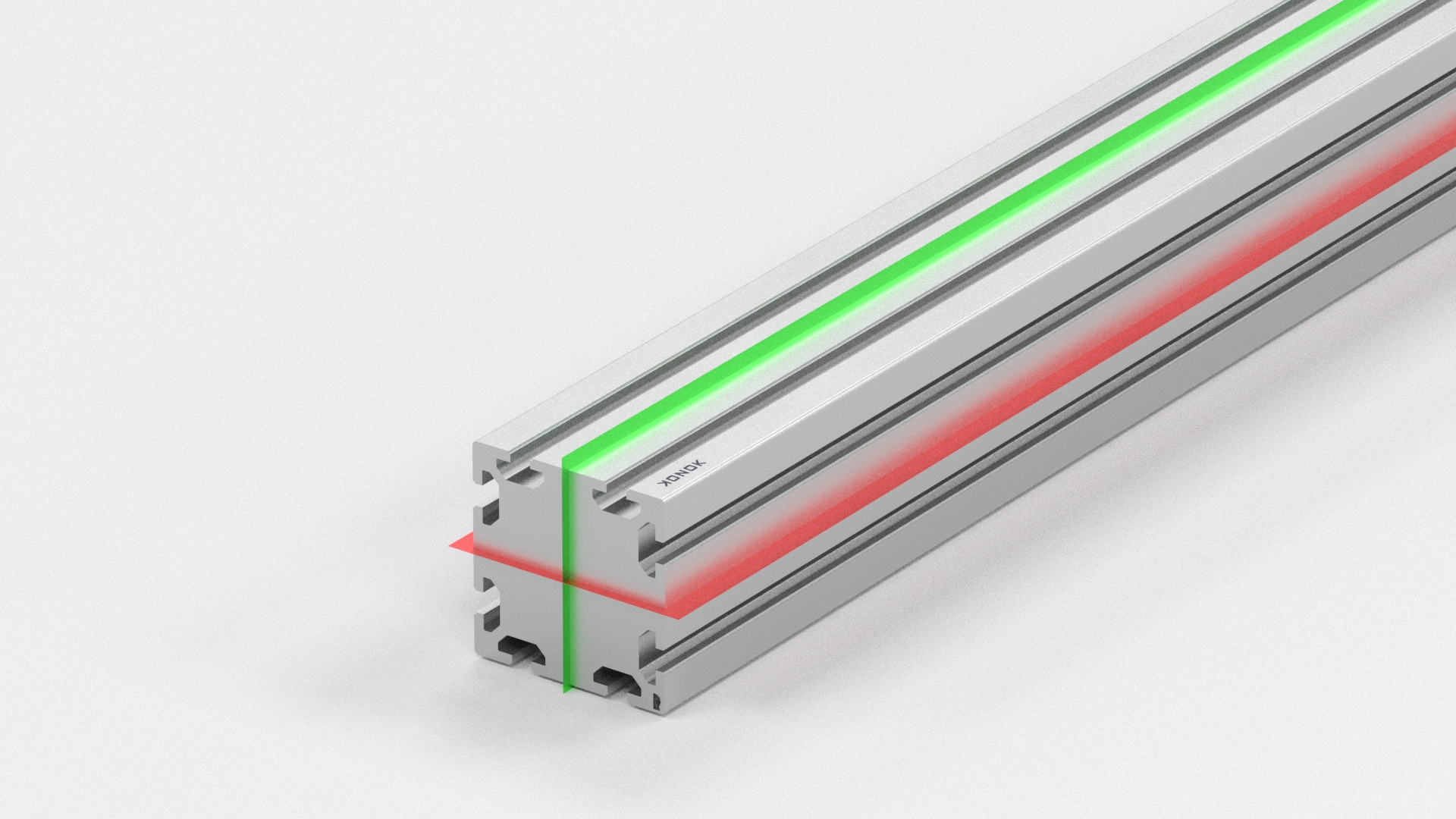

Sezione portante
Momento d’Inerzia
Ix 154.7 cm4
Momento d’Inerzia
Iy 154.7 cm4
Modulo resistenza flessione
Wx 38.68 cm3
Modulo resistenza flessione
Wy 38.68 cm3
Peso lineare
6.0 kg/m
Tipo cava
08-C
Konok
Tipo cava
Konok - Testa motore

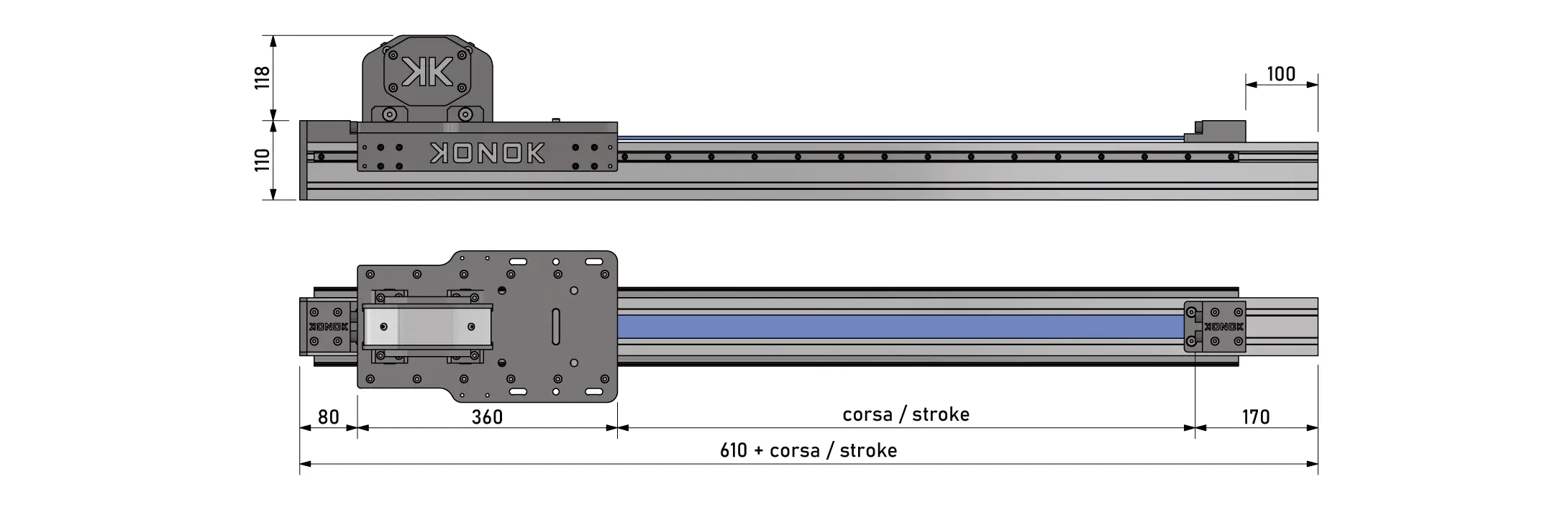

Konok - dimensioni

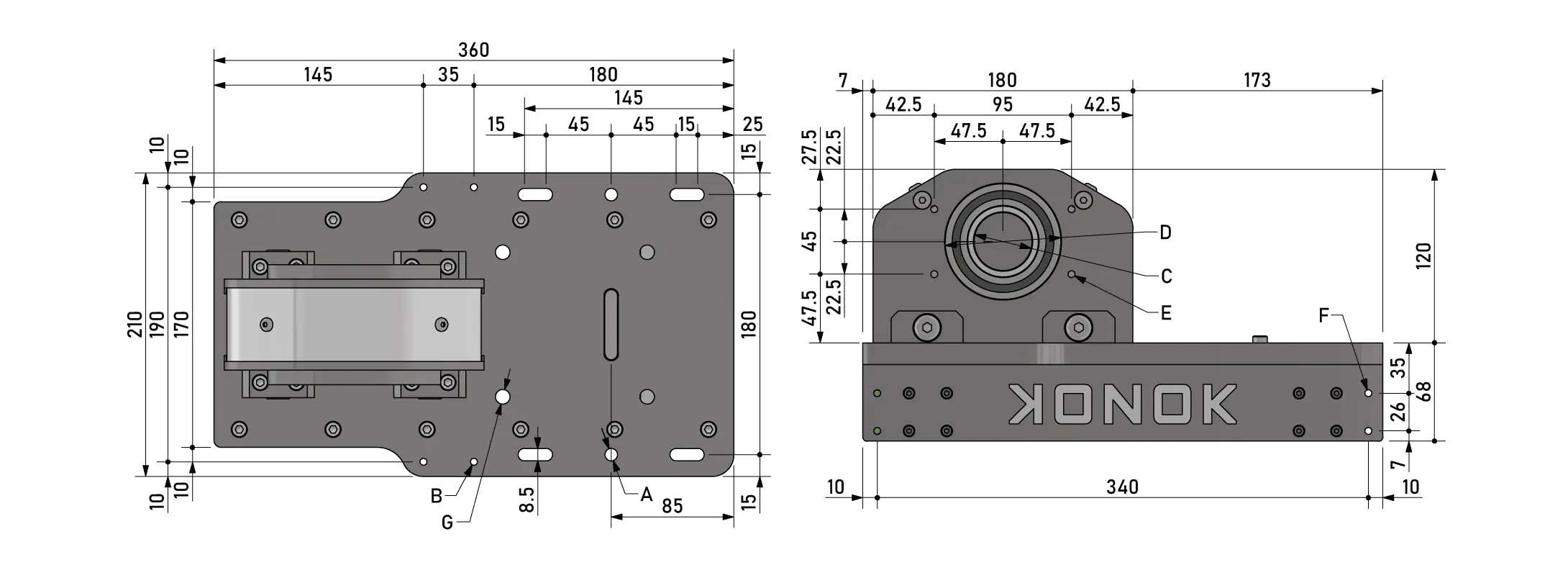

Konok - dimensione carro

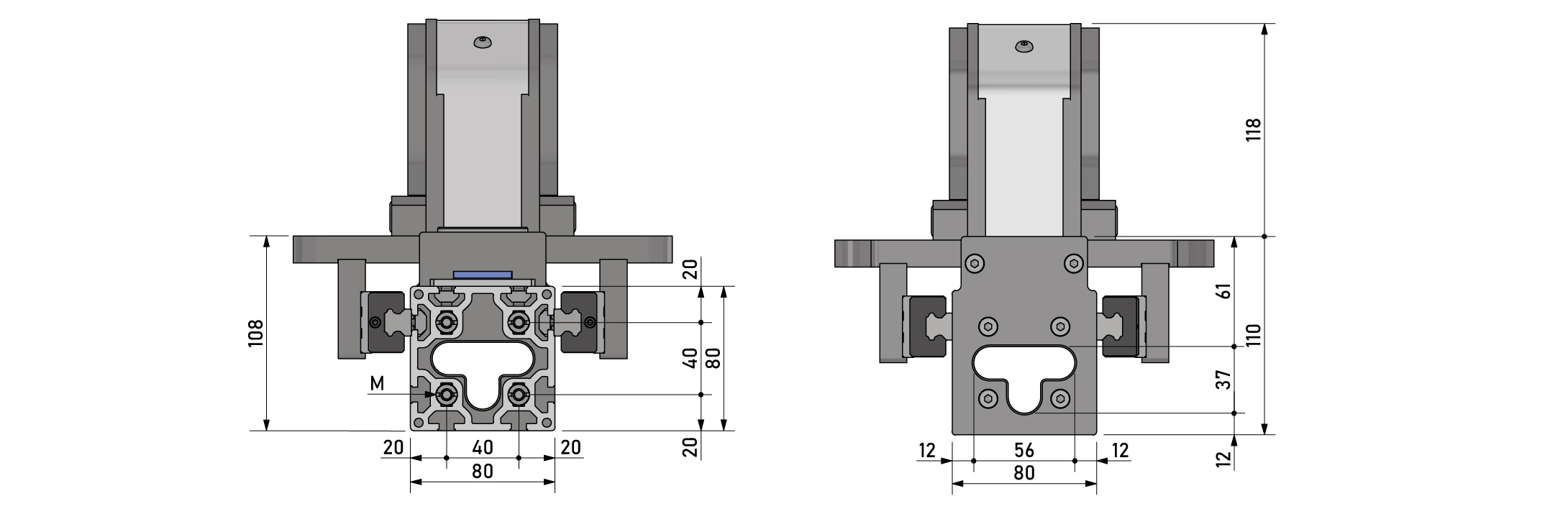

Konok - dimensione testata motore
