HU-K48TBM5

Serie HU / HL: soluzioni lineari ad alte prestazioni con cinghia dentata

Unità lineare a cinghia con 2 guide parallele , sezione portante 40×80

HU-K48TBM5
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Biguida
Sezione Portante
40x80
Dimensioni Guide
M5
Cinghia
AT5-12
Puleggia
Z23
Ø primitivo Puleggia
36.62 [mm]
Passo per giro Puleggia
115 [mm]
Coppia a vuoto
0.3 [Nm]
Velocità
3 [mt/sec]
Accelerazione
30 [mt/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
2.6 kg
Peso 100 mm lineare
0.6 kg
Peso del carro
0.6 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 48 Nm
My 122 Nm
Mz 65 Nm
Forze Statiche
Fy 425 N
Fz 850 N
Carico a Trazione
Fx 320 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

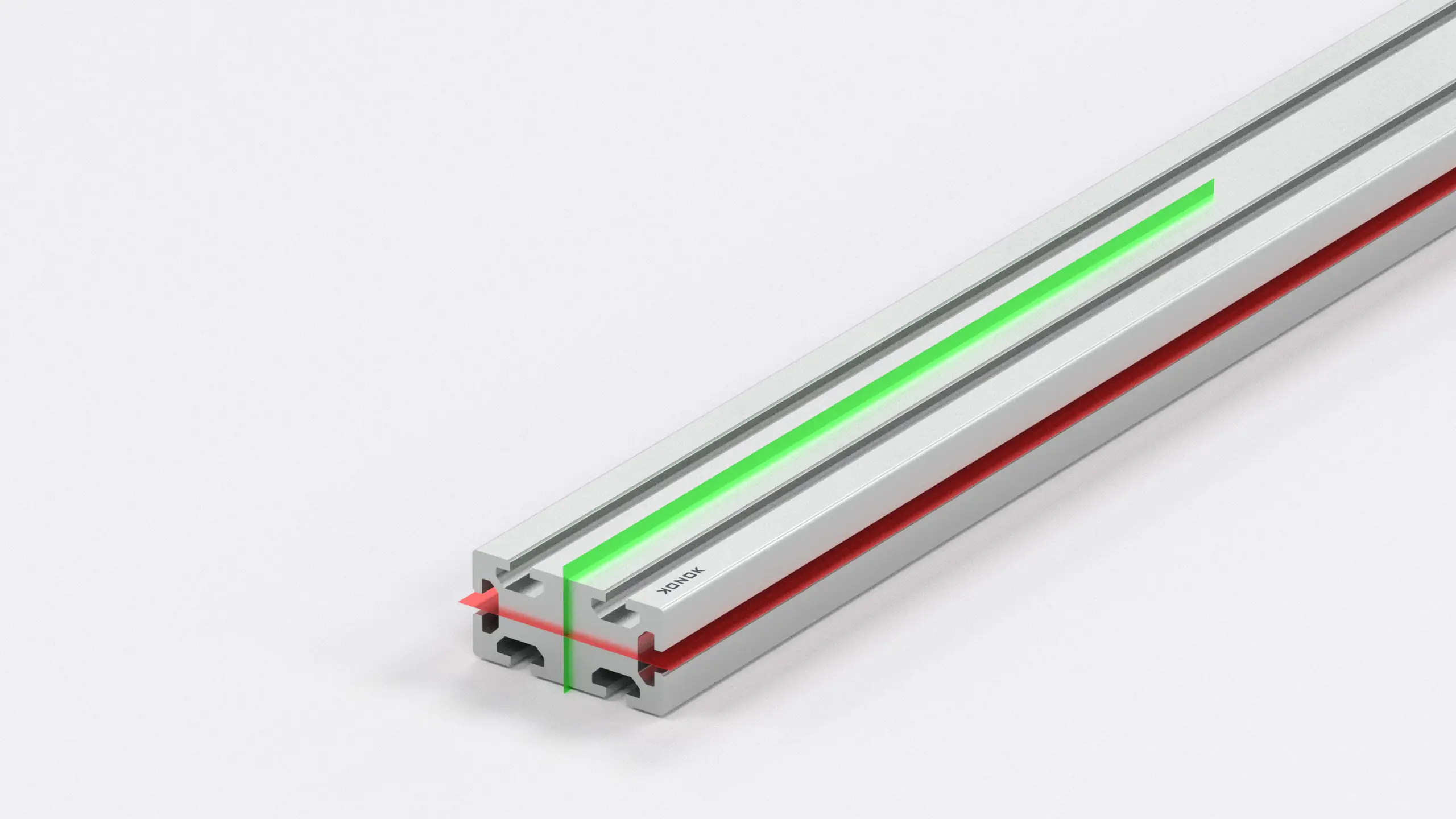

Sezione portante
Momento d’Inerzia
22.70 cm4
Momento d’Inerzia
83.70 cm4
Modulo resistenza flessione
11.35 cm3
Modulo resistenza flessione
20.93 cm3
Peso lineare
3.5 Kg/m
Tipo cava
08-PK
Konok
Tipo cava
Konok - Testa motore

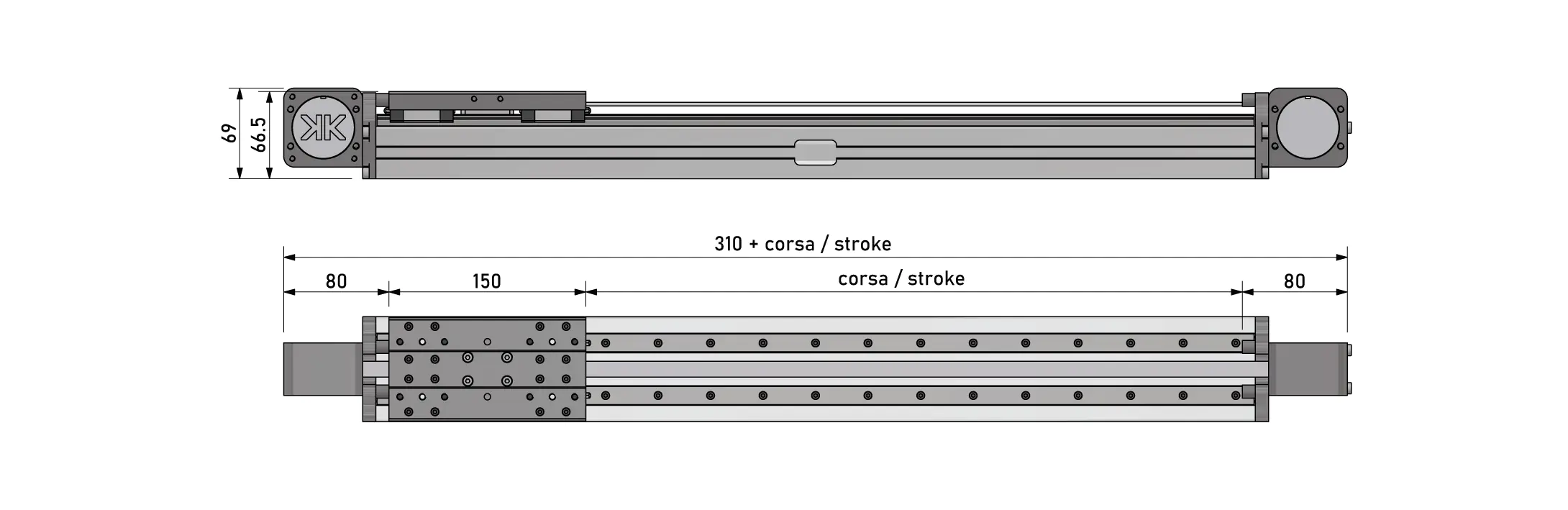

Konok - dimensioni

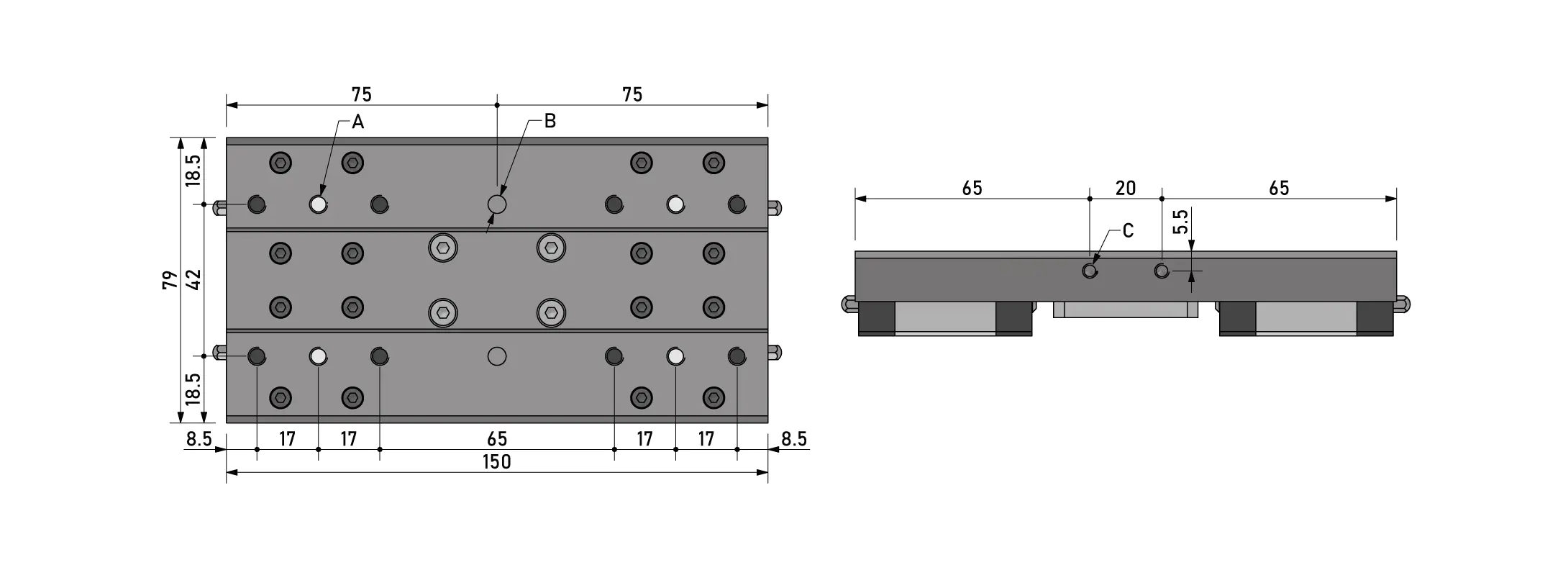

Konok - dimensione carro

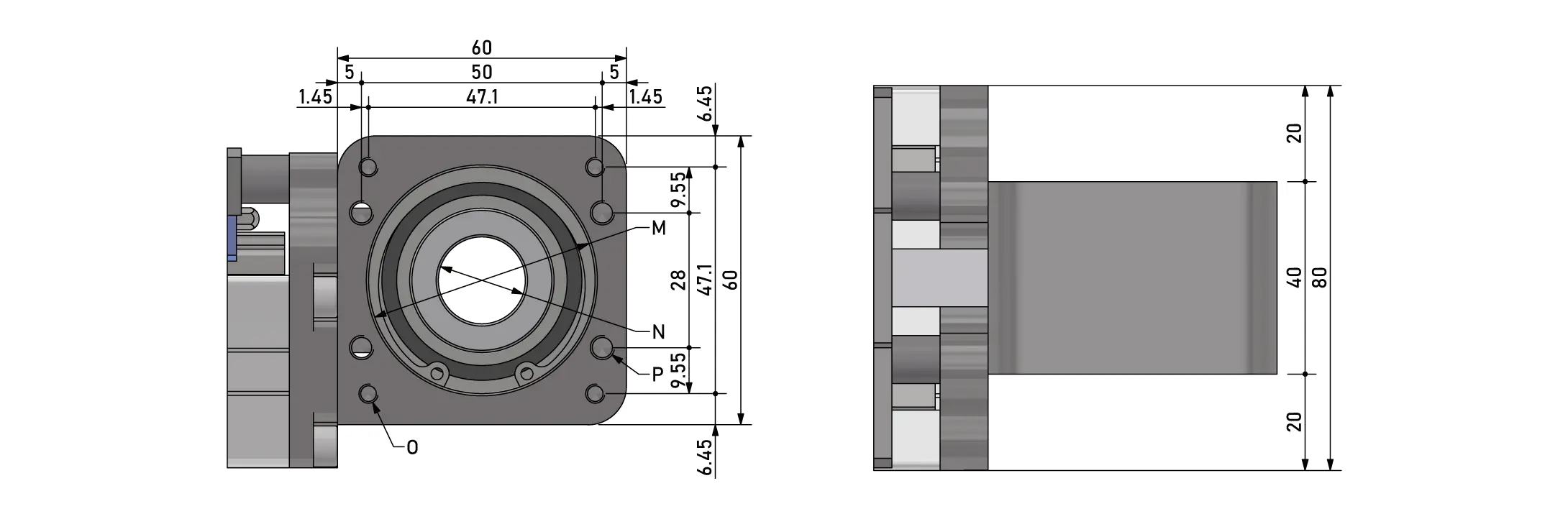

Konok - dimensione testata motore
