HU-49S15

Serie HU / HL: soluzioni lineari ad alte prestazioni con cinghia dentata

Unità lineare a cinghia con 2 guide parallele , sezione portante 45×90

HU-49S15
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Doppia guida
Sezione Portante
45x90
Dimensioni Guide
15
Tipo di Cinghia
HTD8-20
Velocità
4 [m/sec]
Accelerazione
30 [m/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
5.6 kg
Peso 100 mm lineare
0.87 kg
Peso del carro
1.6 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 170 Nm
My 560 Nm
Mz 580 Nm
Forze Statiche
Fy 2770 N
Fz 2770 N
Carico a Trazione
Fx 1000 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Puleggia
Z22
Ø primitivo Puleggia
56.02 [mm]
Passo per giro Puleggia
176 [mm]
Coppia a vuoto
2.0 [Nm]

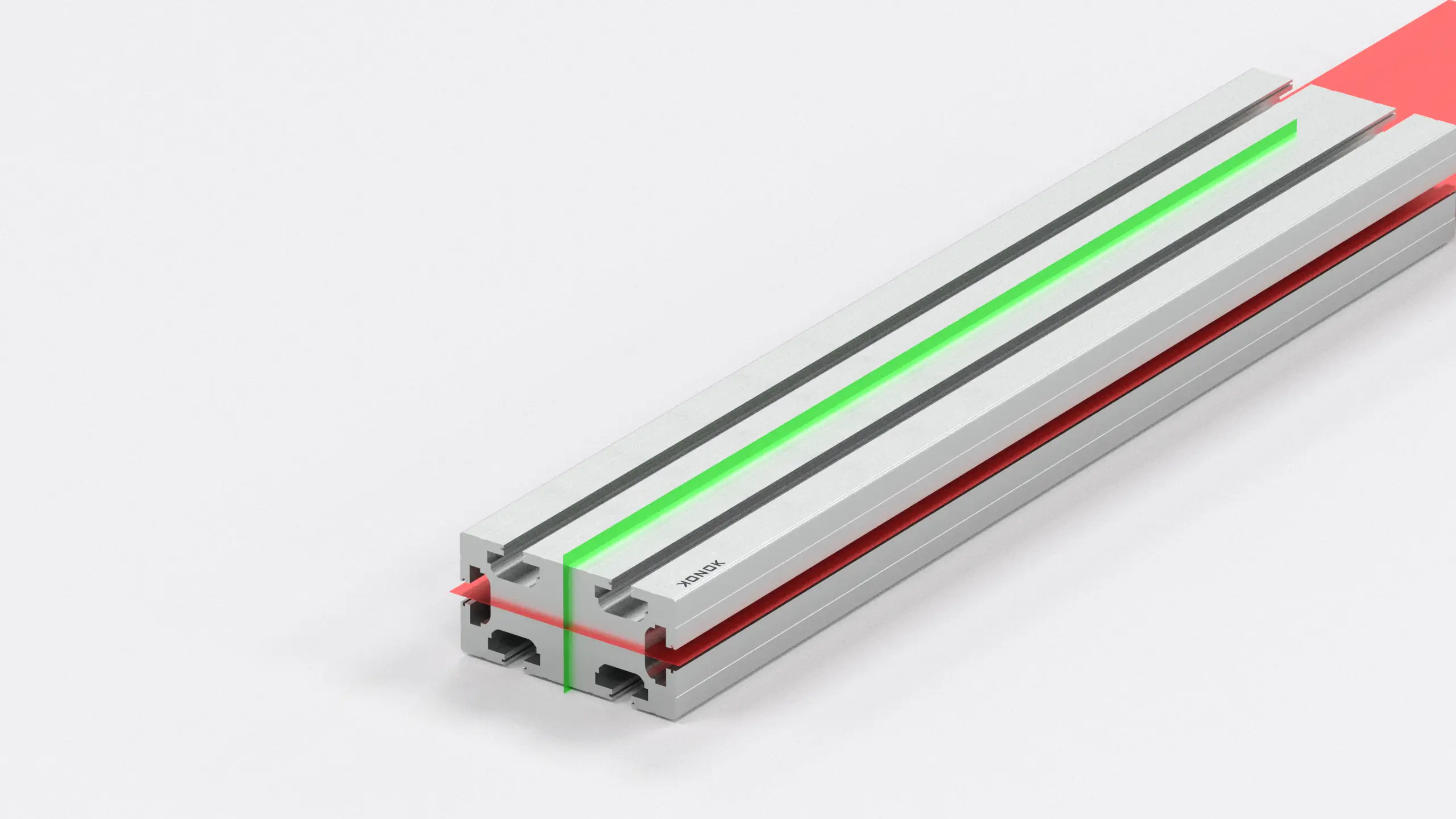

Sezione portante
Momento d’Inerzia
29.77 cm4
Momento d’Inerzia
109.54 cm4
Modulo resistenza flessione
13.23 cm3
Modulo resistenza flessione
24.34 cm3
Peso lineare
3.7 Kg/m
Tipo cava
08-E
Konok
Tipo cava
Konok - Testa motore

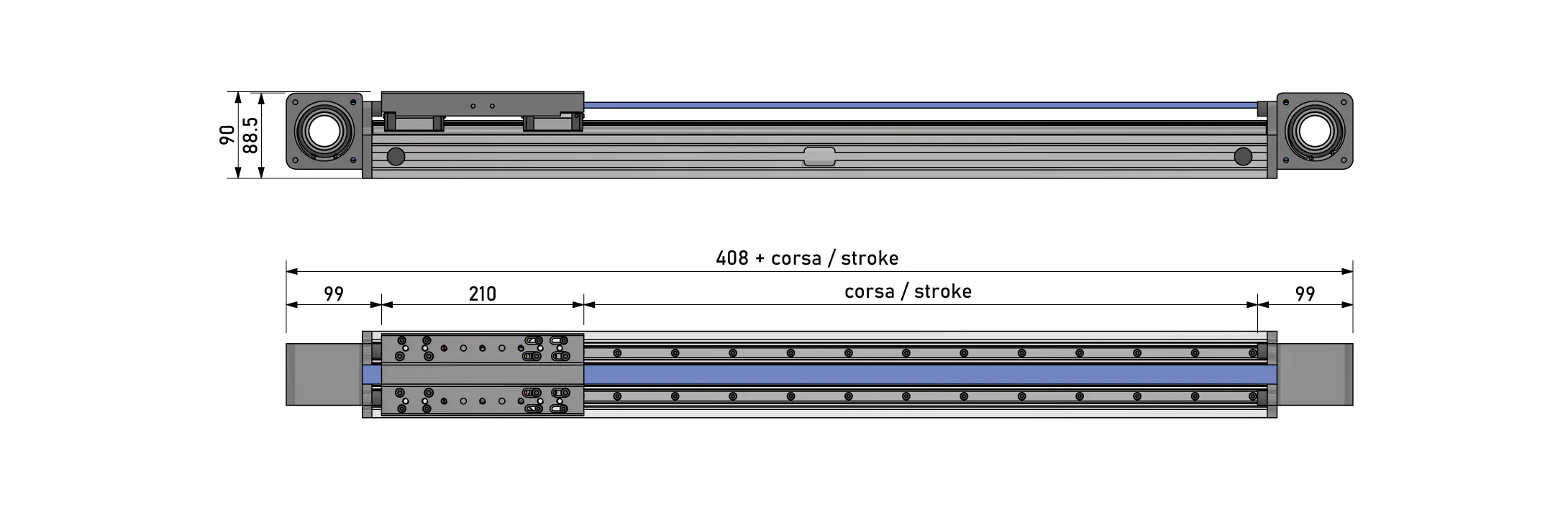

Konok - dimensioni

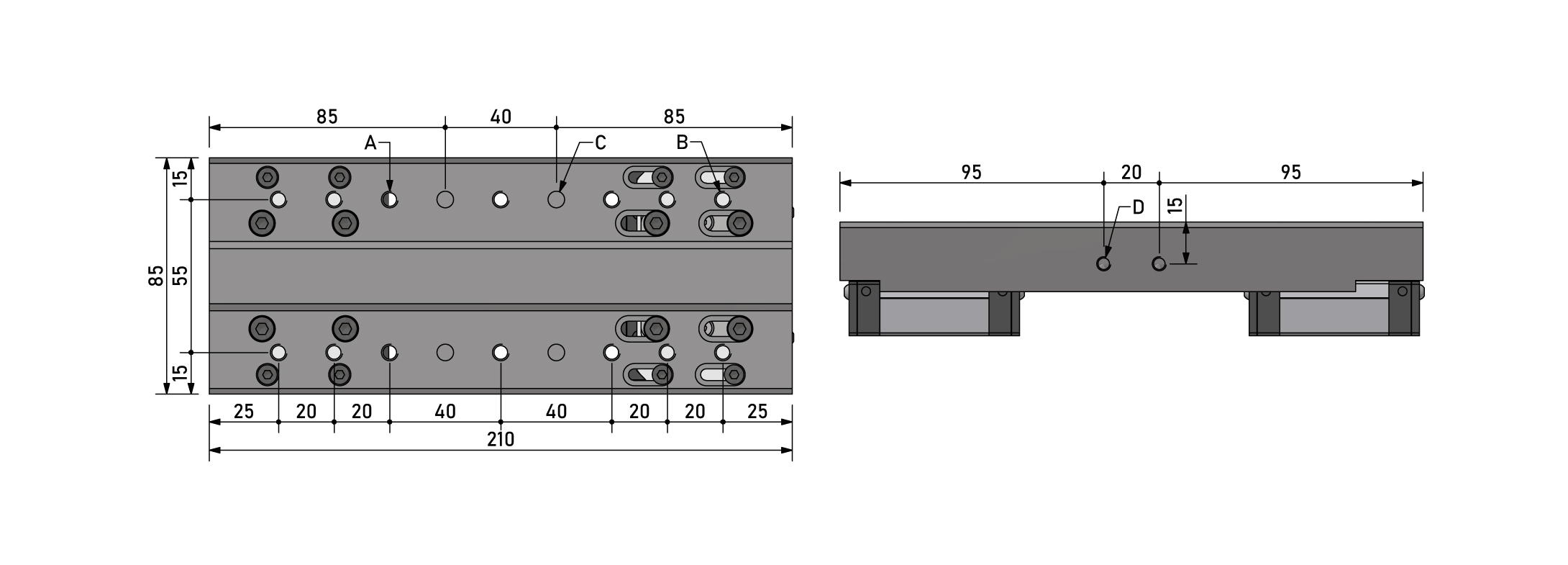

Konok - dimensione carro

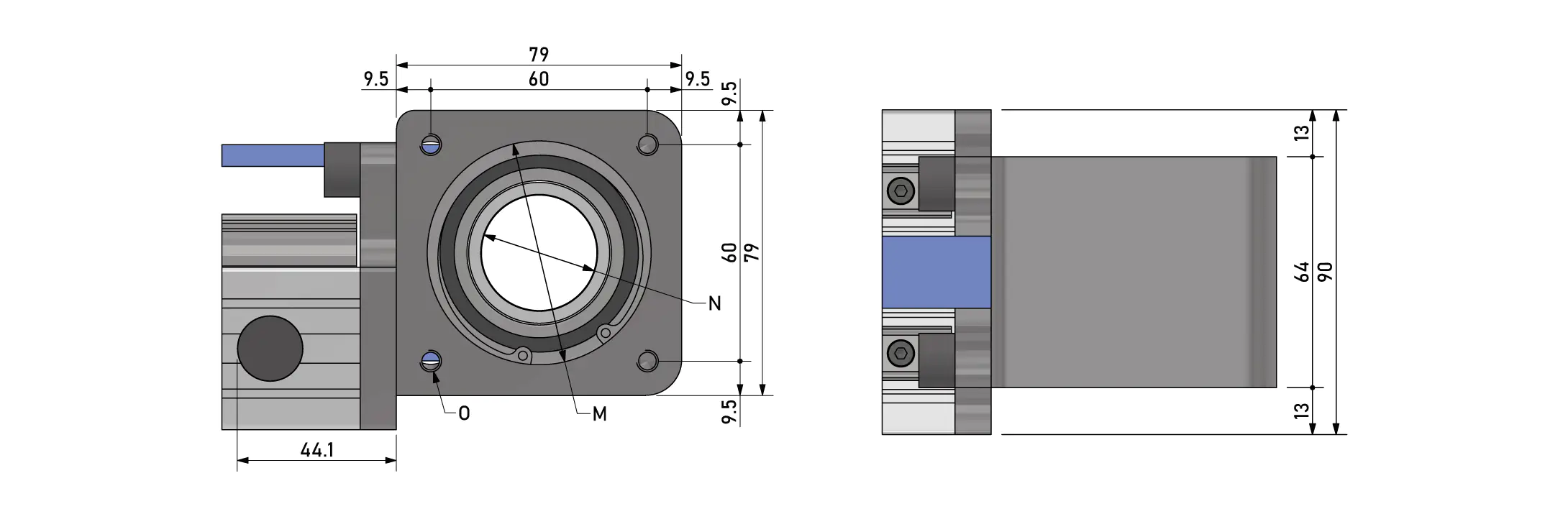

Konok - dimensione testata motore
