HR-M90S15

Assi Lineari a Cinghia Monoguida per Movimentazioni Precise e Affidabili

Unità lineare a cinghia con guida singola portante , sezione portante 90x90

HR-M90S15
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Monoguida
Sezione Portante
90x90
Dimensioni Guide
15
Cinghia
HDT8-20
Puleggia
Z22
Ø primitivo Puleggia
56.02 [mm]
Passo per giro Puleggia
176 [mm]
Coppia a vuoto
2.0 [Nm]
Velocità
4 [mt/sec]
Accelerazione
30 [mt/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
5.7 kg
Peso 100 mm lineare
0.76 kg
Peso del carro
1.3 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 40 Nm
My 275 Nm
Mz 275 Nm
Forze Statiche
Fy 1470 N
Fz 1470 N
Carico a Trazione
Fx 1000 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

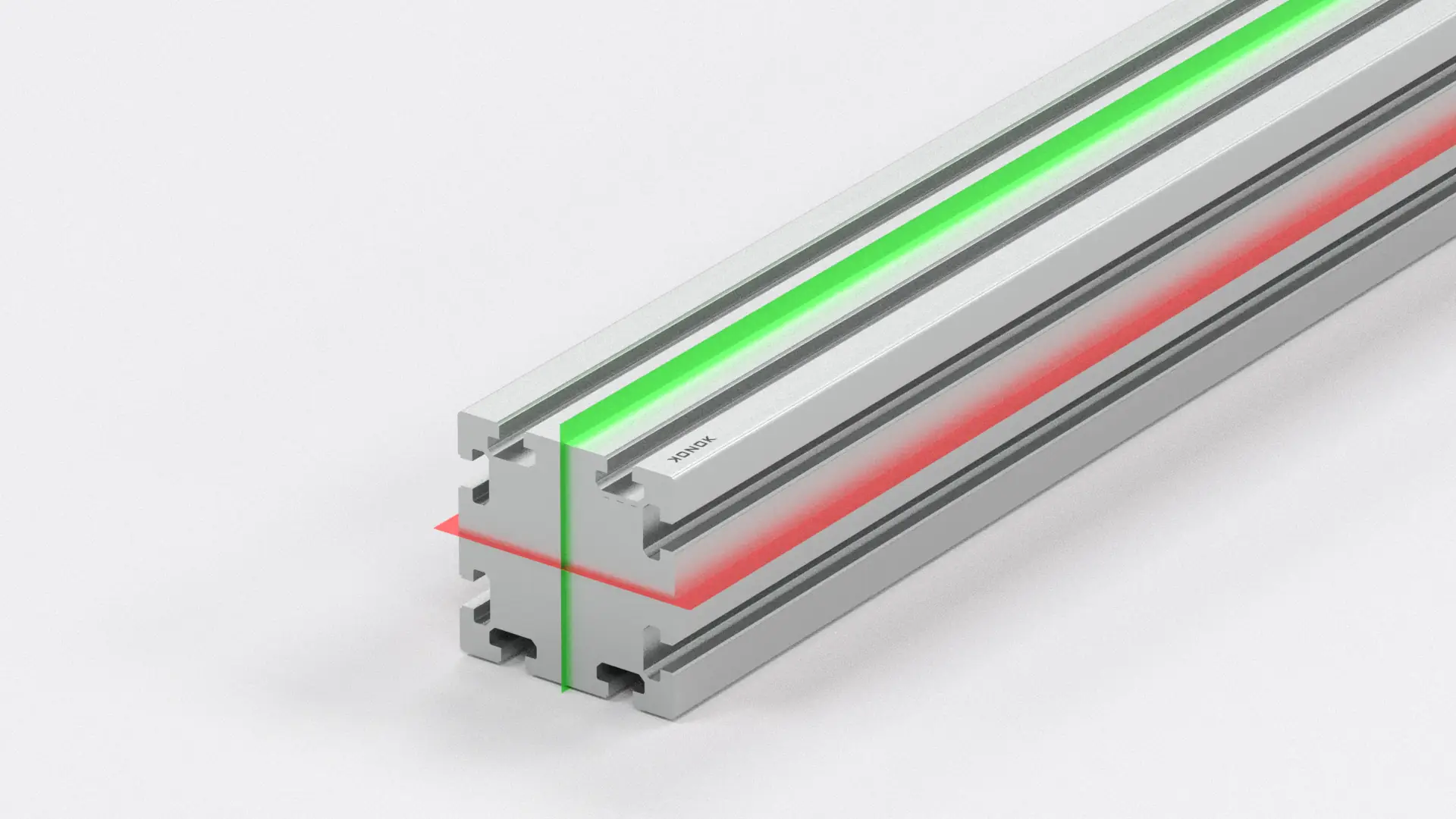

Sezione portante
Momento d’Inerzia
163.2 cm4
Momento d’Inerzia
163.2 cm4
Modulo resistenza flessione
36.3 cm3
Modulo resistenza flessione
36.3 cm3
Peso lineare
5 Kg/m
Tipo cava
10-PG
Konok

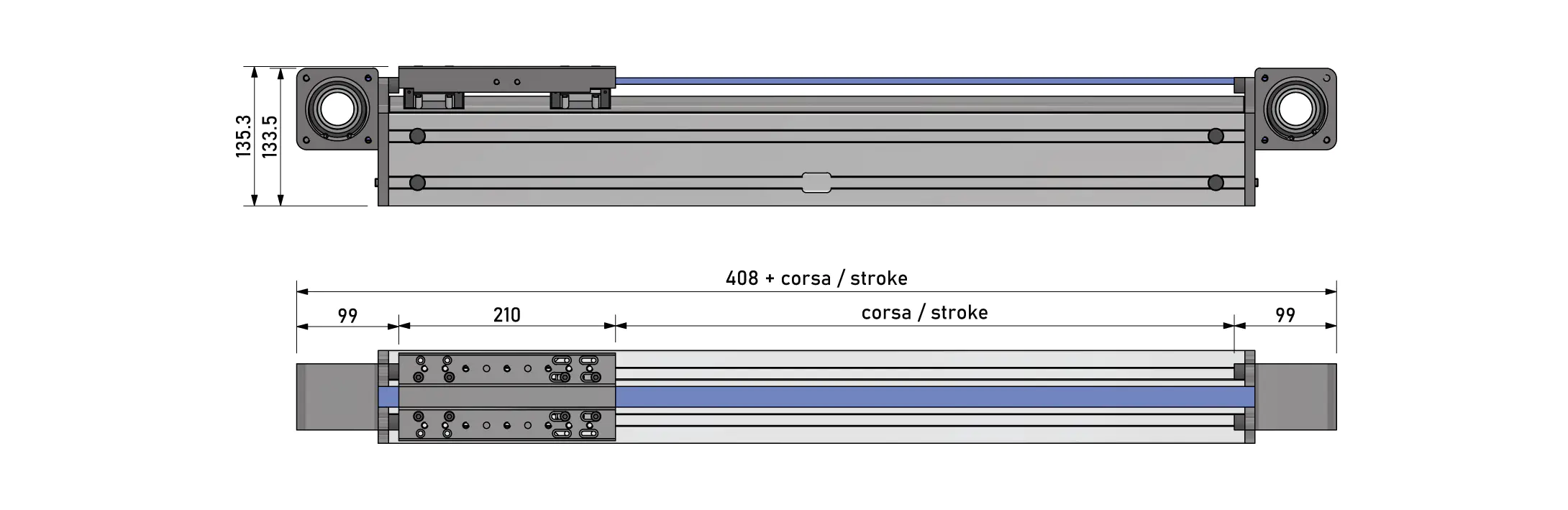

Konok - dimensioni

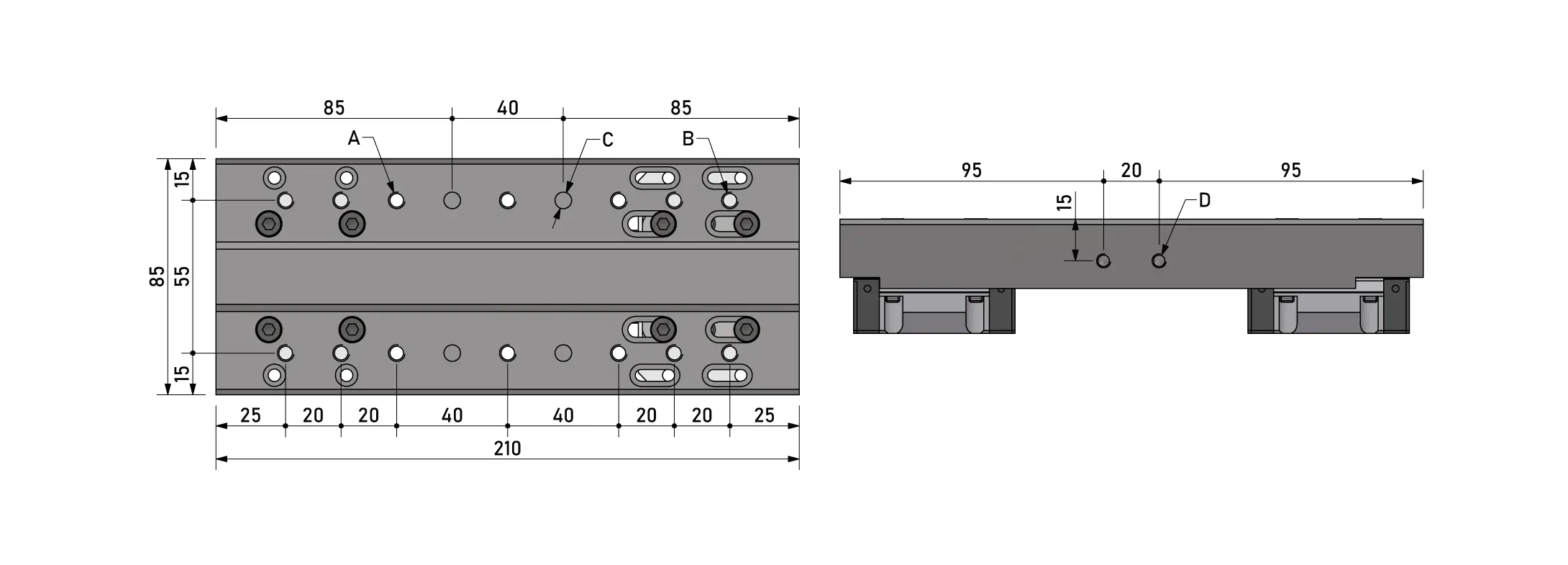

Konok - dimensione carro

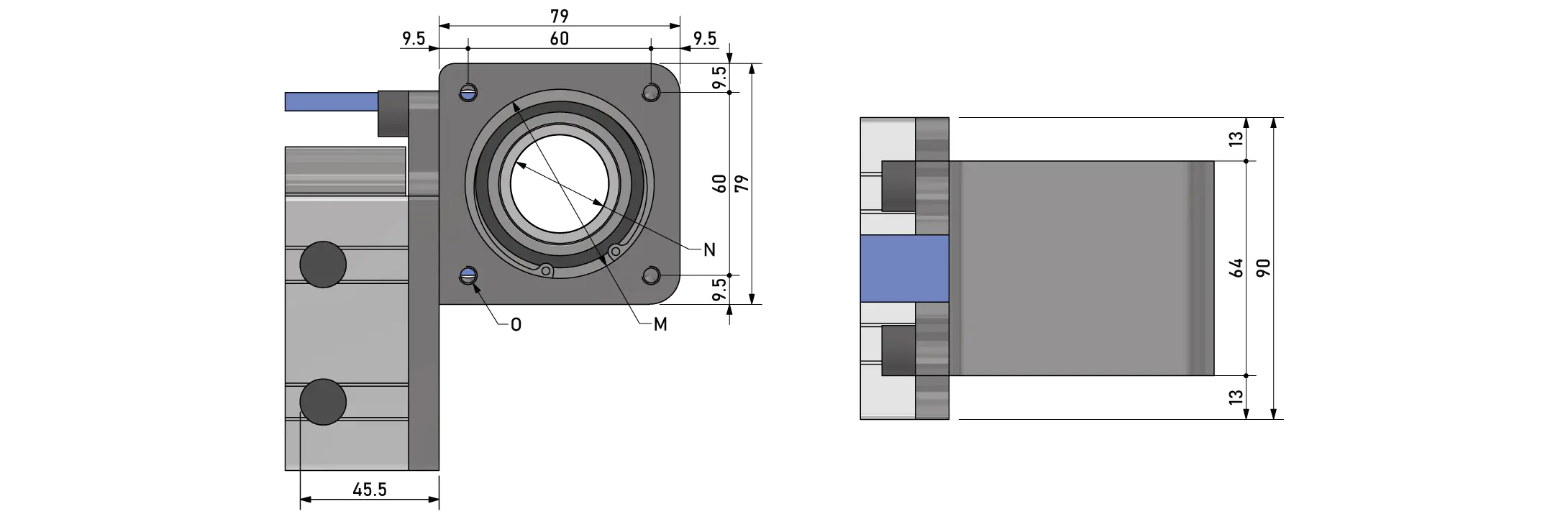

Konok - dimensione testata motore
