HR-M90HL25

Assi Lineari a Cinghia Monoguida per Movimentazioni Precise e Affidabili

Unità lineare a cinghia con guida singola portante , sezione portante 90x90

Dati tecnici

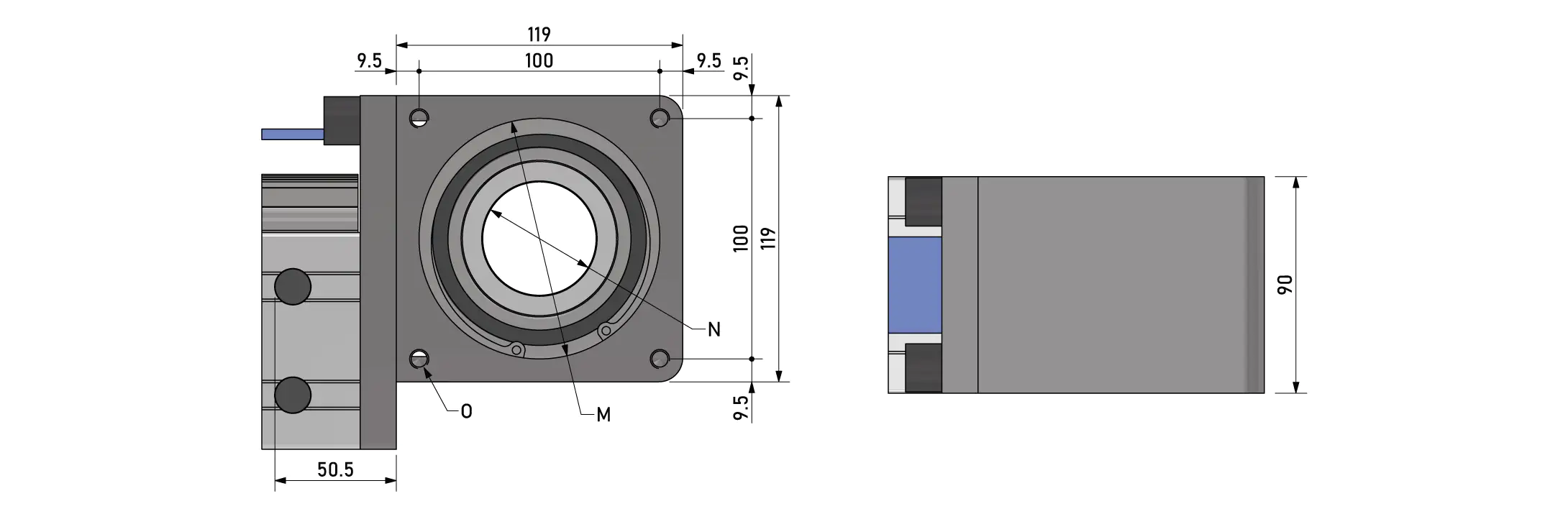

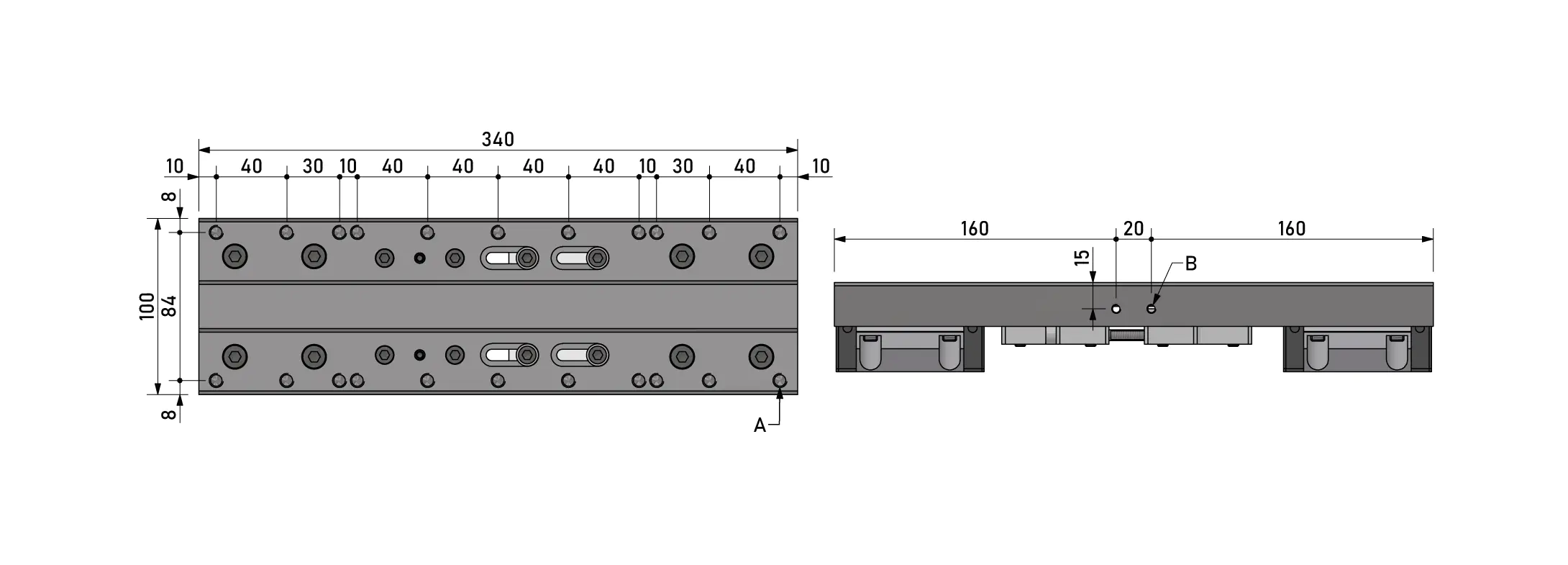

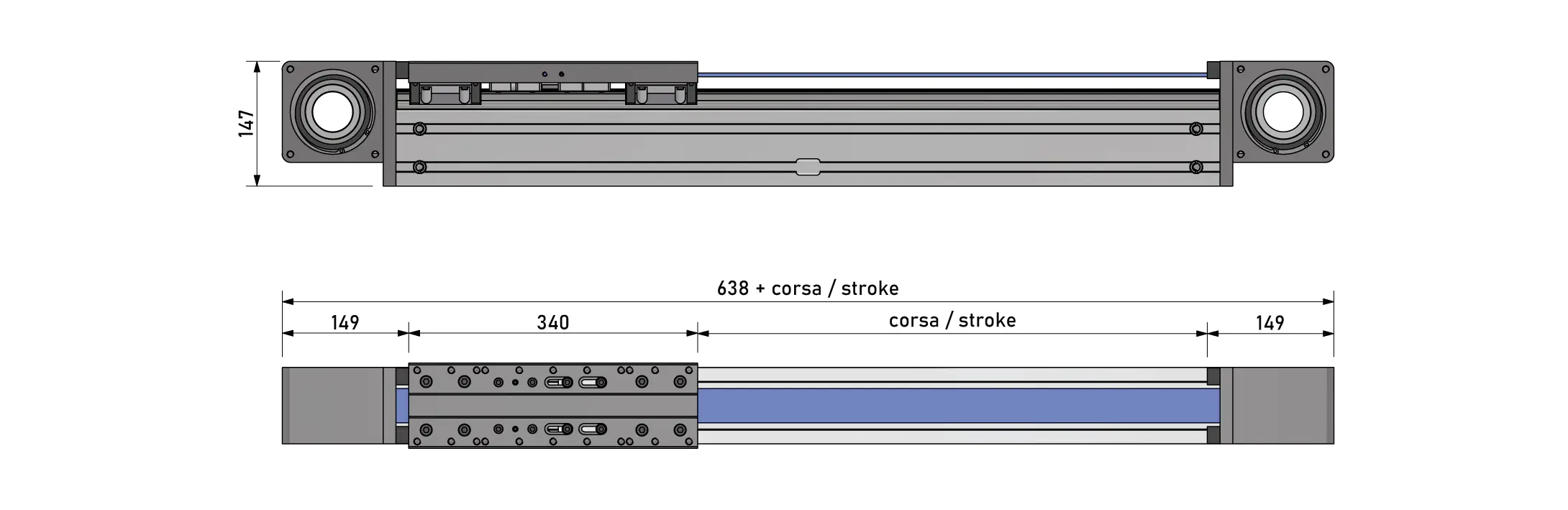

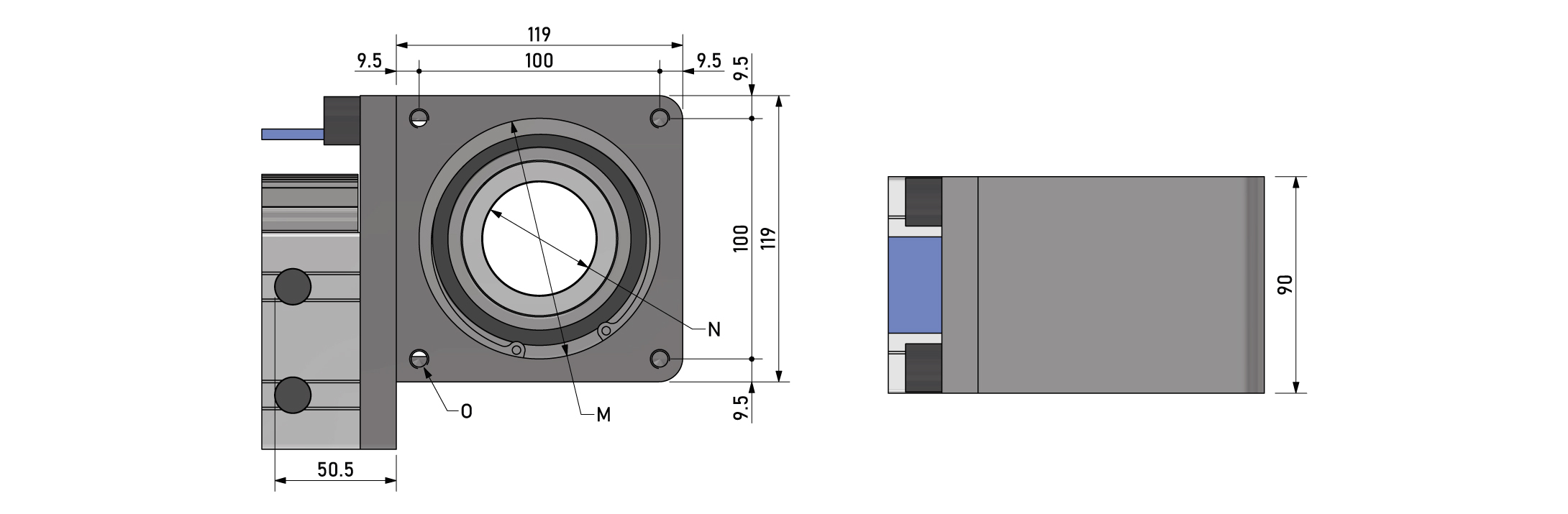

Dimensioni

Configuratore

Download

Dati tecnici

Versione Unità

Monoguida

Sezione Portante

90x90

Dimensioni Guide

Cinghia

AT10-40

Puleggia

Z28

Ø primitivo Puleggia

89.12 [mm]

Passo per giro Puleggia

280 [mm]

Coppia a vuoto

3.0 [Nm]

Velocità

4 [mt/sec]

Accelerazione

30 [mt/sec2]

Ripetibilità

0.1 [mm]

Pesi

Modulo corsa zero

14.7 kg

Peso 100 mm lineare

1.03 kg

Peso del carro

3.3 kg

Condizioni di esercizio consigliate

Momento Dinamico

Mx 136 Nm

My 1020 Nm

Mz 1020 Nm

Forze Statiche

Fy 3496 N

Fz 3496 N

Carico a Trazione

Fx 3200 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Sezione portante

Momento d’Inerzia

222.9 cm4

Momento d’Inerzia

222.9 cm4

Modulo resistenza flessione

49.6 cm3

Modulo resistenza flessione

49.6 cm3

Peso lineare

6.8 Kg/m

Tipo cava

10-PG

Tipo cava

Documento

Scheda tecnica

Download

HR-M90HL25

Assi Lineari a Cinghia Monoguida per Movimentazioni Precise e Affidabili

Richiedi informazioni
