Serie HR

HR-M120VI20

Unità lineare a cinghia con guida singola portante , sezione portante 80x120

Contatta un tecnico
HR-M120VI20
Dati tecnici
Dimensioni
Configuratore
Media
Dati tecnici
Versione Unità
Monoguida
Sezione Portante
80x120
Dimensioni Guide
20
Cinghia
AT10-32
Puleggia
Z22
Ø primitivo Puleggia
70.03 [mm]
Passo per giro Puleggia
220 [mm]
Coppia a vuoto
3.0 [Nm]
Velocità
4 [mt/sec]
Accelerazione
30 [mt/sec²]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
11.3 kg
Peso 100 mm lineare
1.18 kg
Peso del carro
2.5 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 82 Nm
My 570 Nm
Mz 570 Nm
Forze Statiche
Fy 2370 N
Fz 2370 N
Carico a Trazione
Fx 2600 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

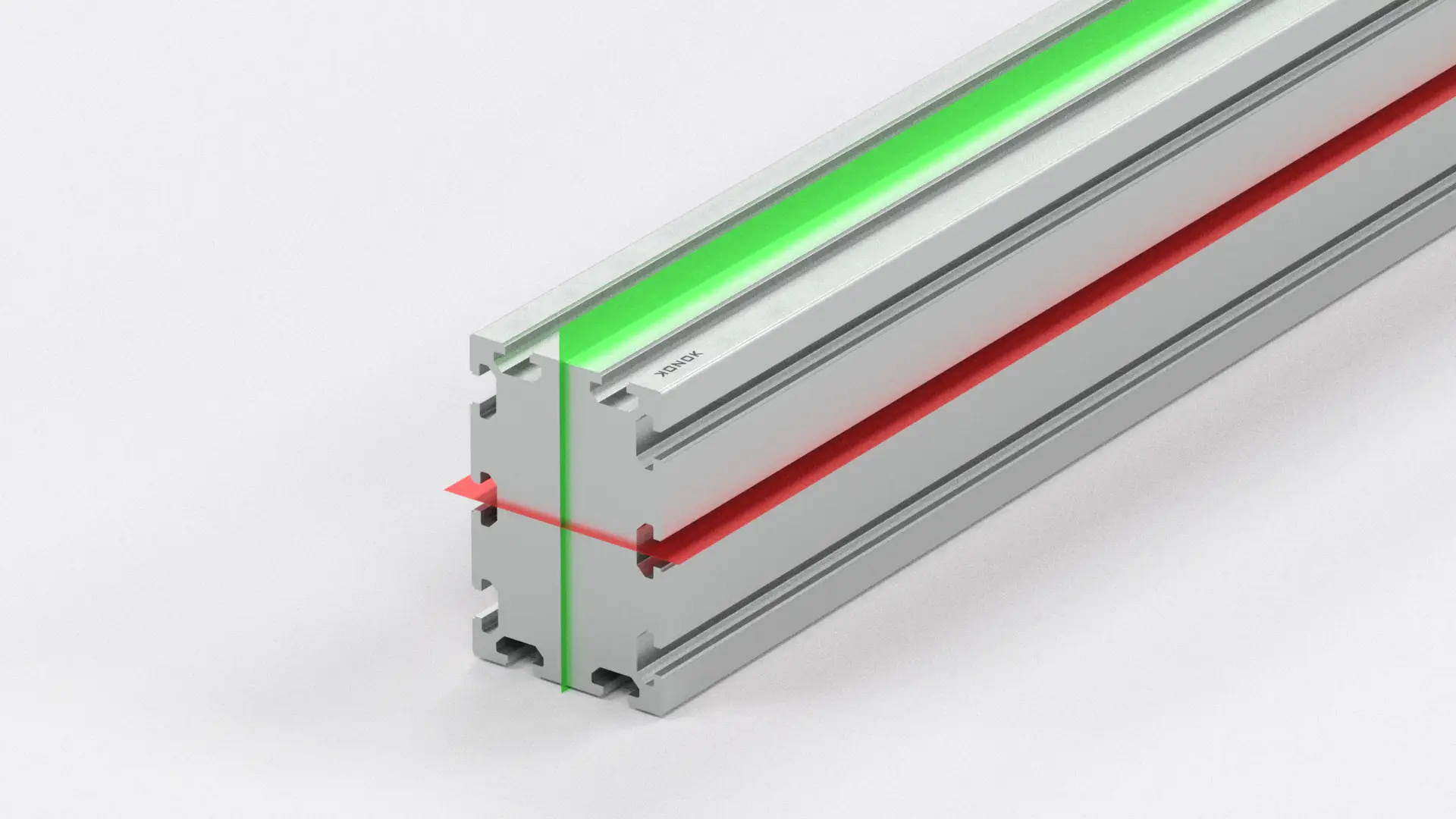

Sezione portante
Momento d’Inerzia
452.8 cm⁴
Momento d’Inerzia
209.8 cm⁴
Modulo resistenza flessione
55.5 cm³
Modulo resistenza flessione
74.8 cm³
Peso lineare
8.3 Kg/m
Tipo cava
10-PG
Konok
Tipo cava
Konok - Testa motore

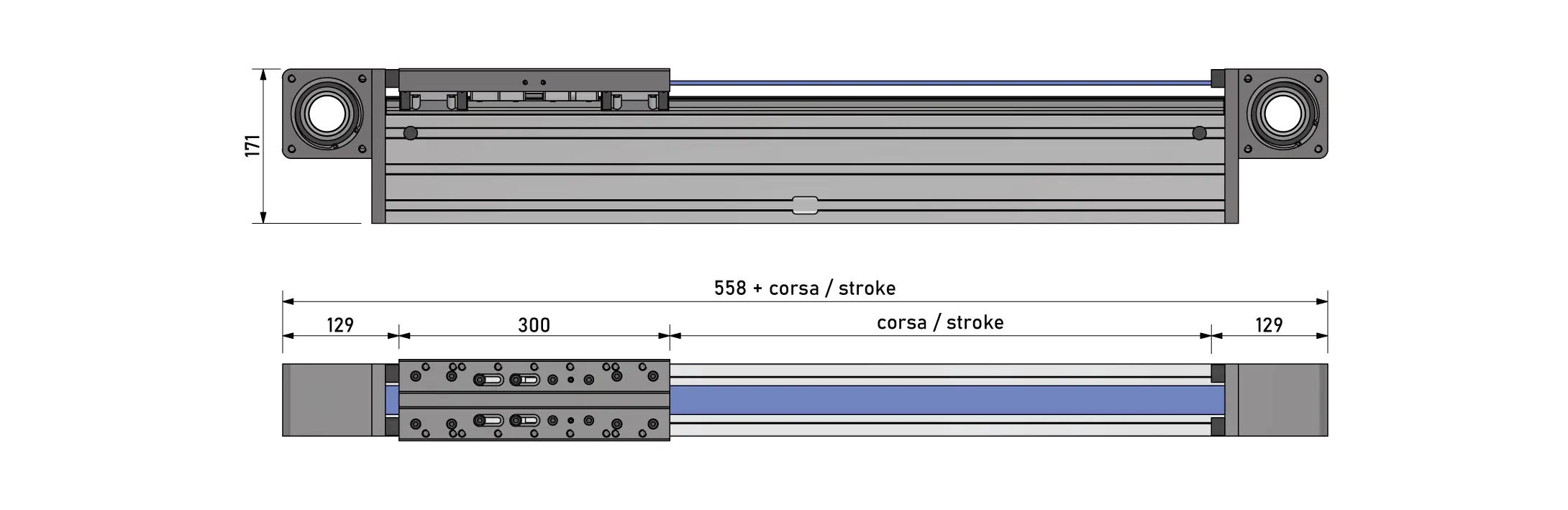

Konok - dimensioni

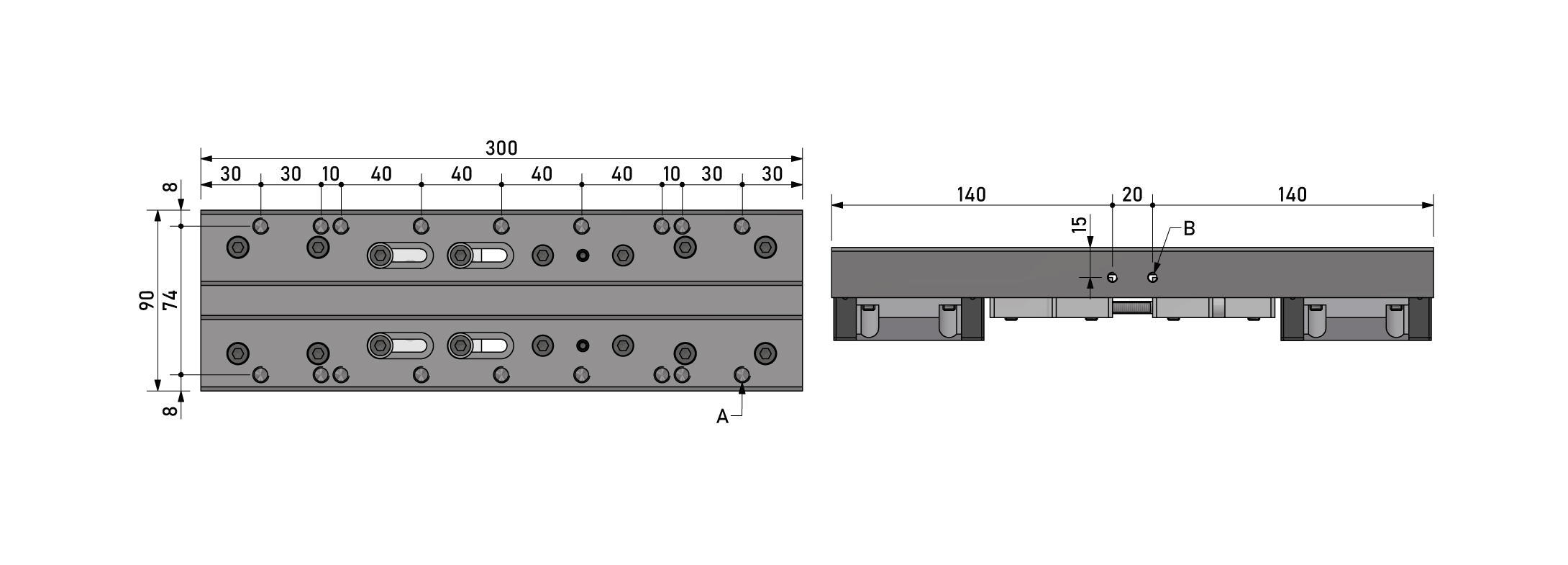

Konok - dimensione carro

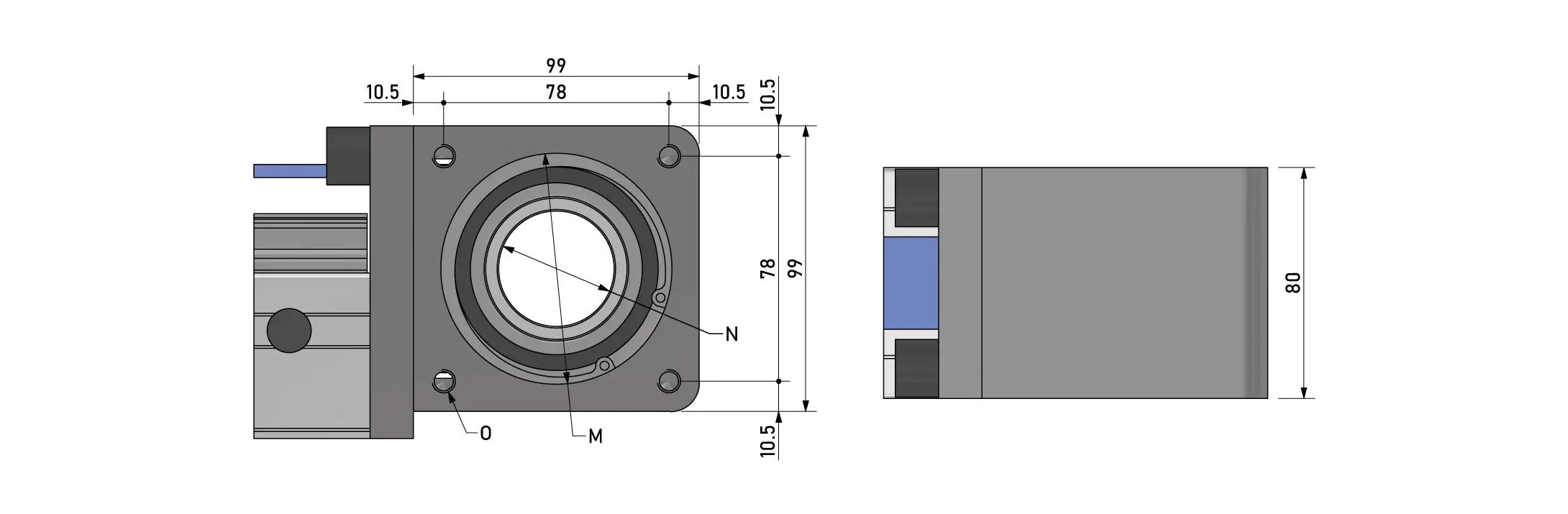

Konok - dimensione testata motore
downloadDocumento
Scheda tecnica
Download
