HR-K41TB15

Assi Lineari a Cinghia Monoguida per Movimentazioni Precise e Affidabili

Unità lineare a cinghia con guida singola portante , sezione portante 40x40

Dati tecnici

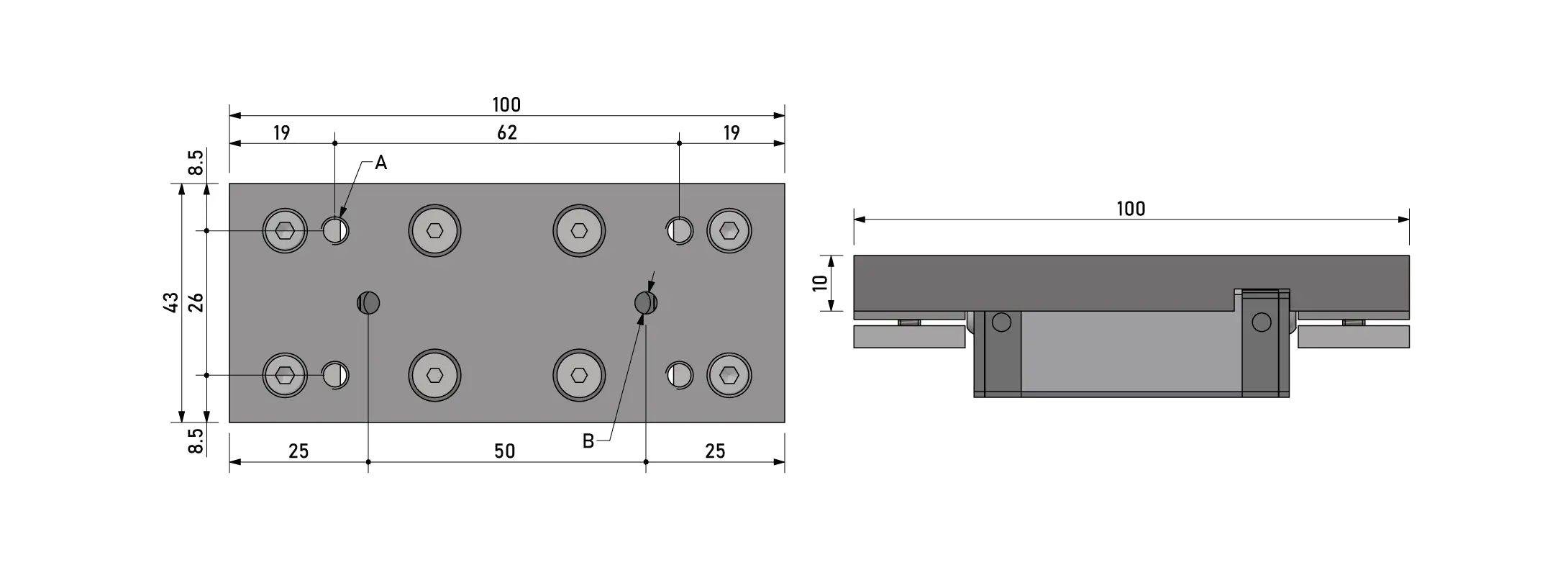

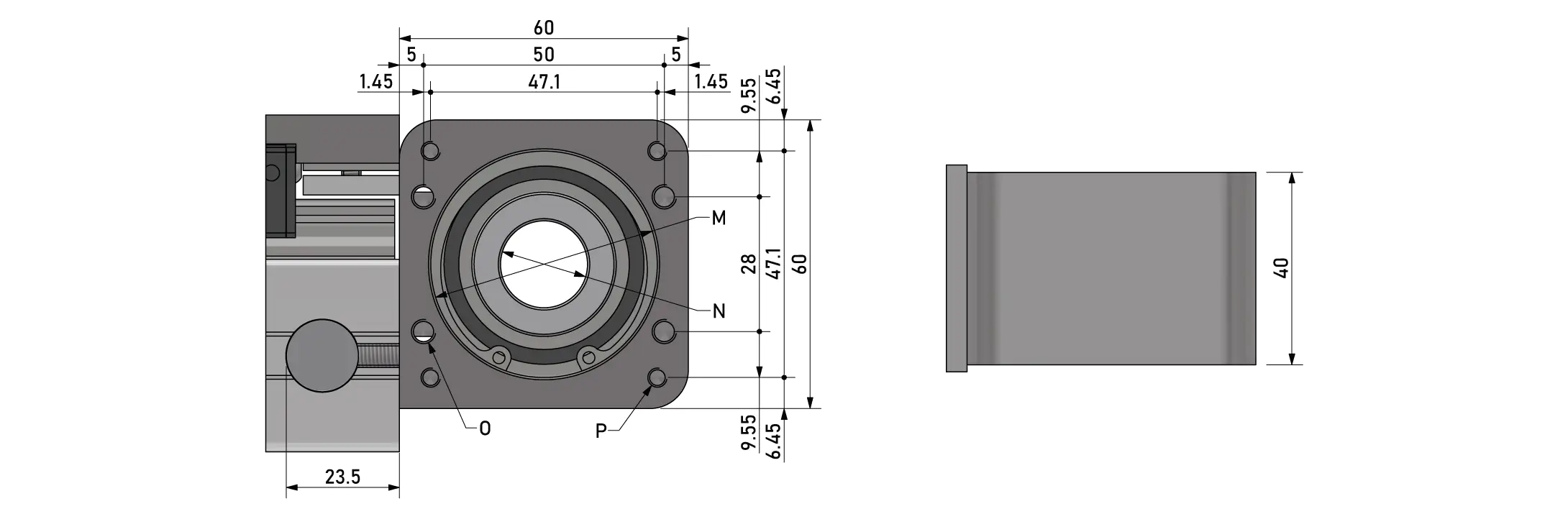

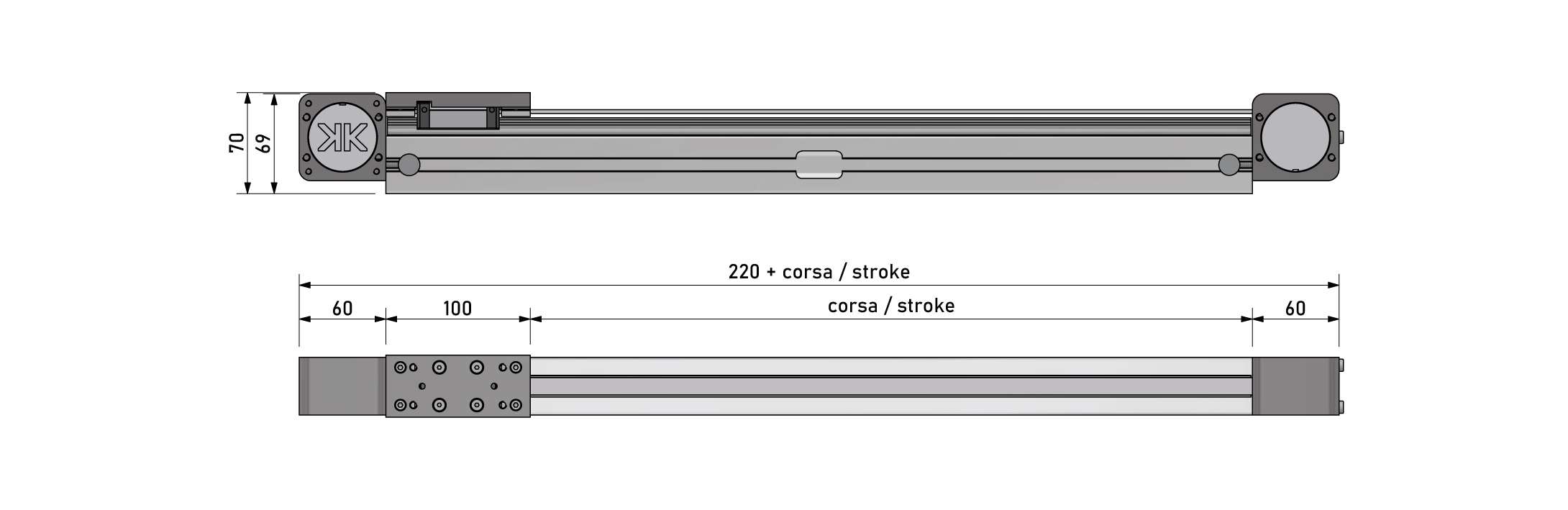

Dimensioni

Configuratore

Download

Dati tecnici

Versione Unità

Monoguida

Sezione Portante

40x40

Dimensioni Guide

Cinghia

AT5-12

Puleggia

Z23

Ø primitivo Puleggia

36.62 [mm]

Passo per giro Puleggia

115 [mm]

Coppia a vuoto

1.5 [Nm]

Velocità

4 [mt/sec]

Accelerazione

30 [mt/sec2]

Ripetibilità

0.1 [mm]

Pesi

Modulo corsa zero

1.35 kg

Peso 100 mm lineare

0.36 kg

Peso del carro

0.3 kg

Condizioni di esercizio consigliate

Momento Dinamico

Mx 13 Nm

My 10 Nm

Mz 10 Nm

Forze Statiche

Fy 400 N

Fz 400 N

Carico a Trazione

Fx 320 N

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Sezione portante

Momento d’Inerzia

12.0 cm4

Momento d’Inerzia

12.0 cm4

Modulo resistenza flessione

6.0 cm3

Modulo resistenza flessione

6.0 cm3

Peso lineare

2.0 Kg/m

Tipo cava

08-PK

Tipo cava

Documento

Scheda tecnica

Download
