HR-K200VK25

Assi Lineari a Cinghia Monoguida per Movimentazioni Precise e Affidabili

Unità lineare a cinghia con guida singola portante , sezione portante 100x200

HR-K200VK25
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Monoguida
Sezione Portante
100x200
Dimensioni Guide
25
Cinghia
EAGLEM10-50
Puleggia
Z28
Ø primitivo Puleggia
89.12 [mm]
Passo per giro Puleggia
280 [mm]
Coppia a vuoto
3.0 [Nm]
Velocità
4 [mt/sec]
Accelerazione
30 [mt/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
20.5 kg
Peso 100 mm lineare
2.25 kg
Peso del carro
Condizioni di esercizio consigliate
Momento Dinamico
Mx 136 Nm
My 1020 Nm
Mz 1020 Nm
Forze Statiche
Fy 3496 N
Fz 3496 N
Carico a Trazione
Fx 4300 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

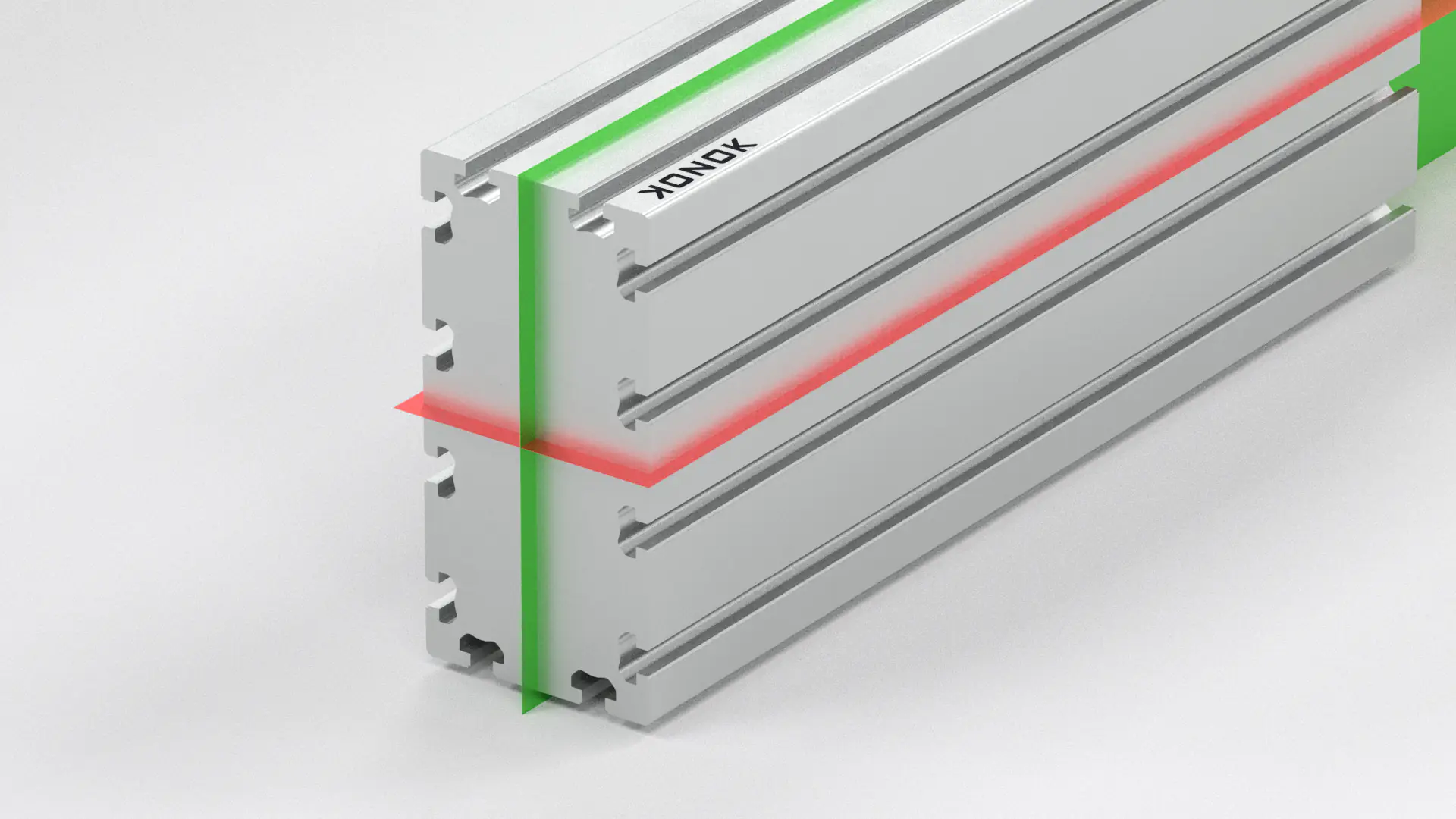

Sezione portante
Momento d’Inerzia
2725.7 cm4
Momento d’Inerzia
791.8 cm4
Modulo resistenza flessione
272.6 cm3
Modulo resistenza flessione
158.4 cm3
Peso lineare
17.7 Kg/m
Tipo cava
10-PG
Konok
Tipo cava
Konok - Testa motore

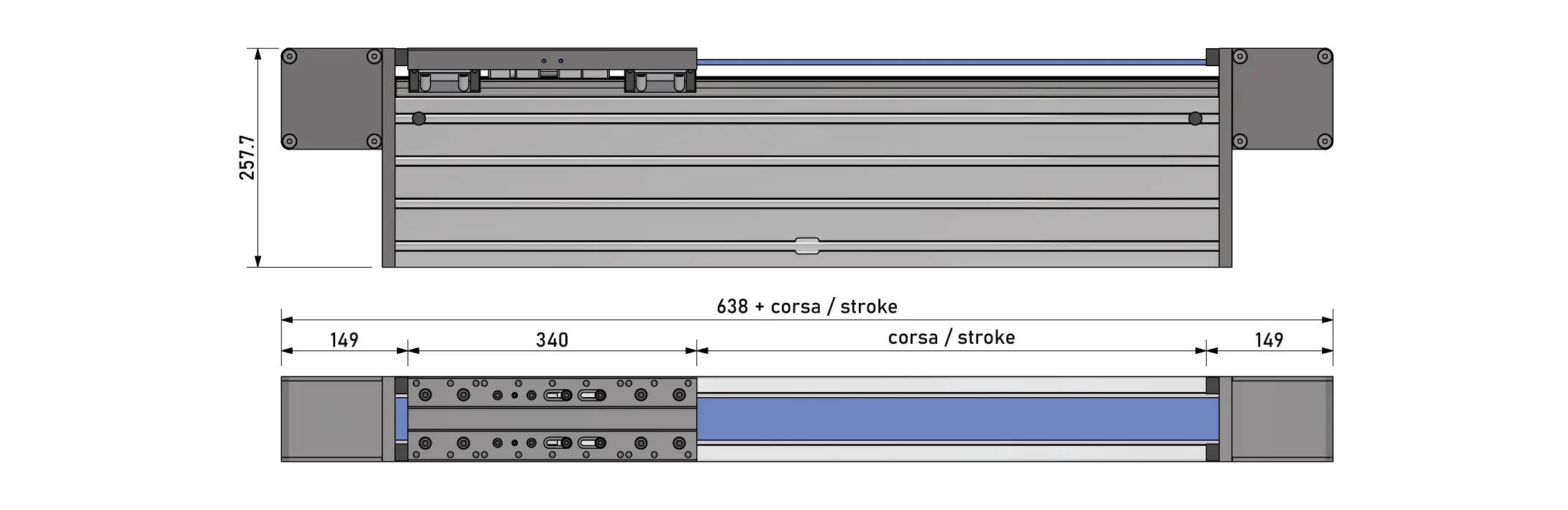

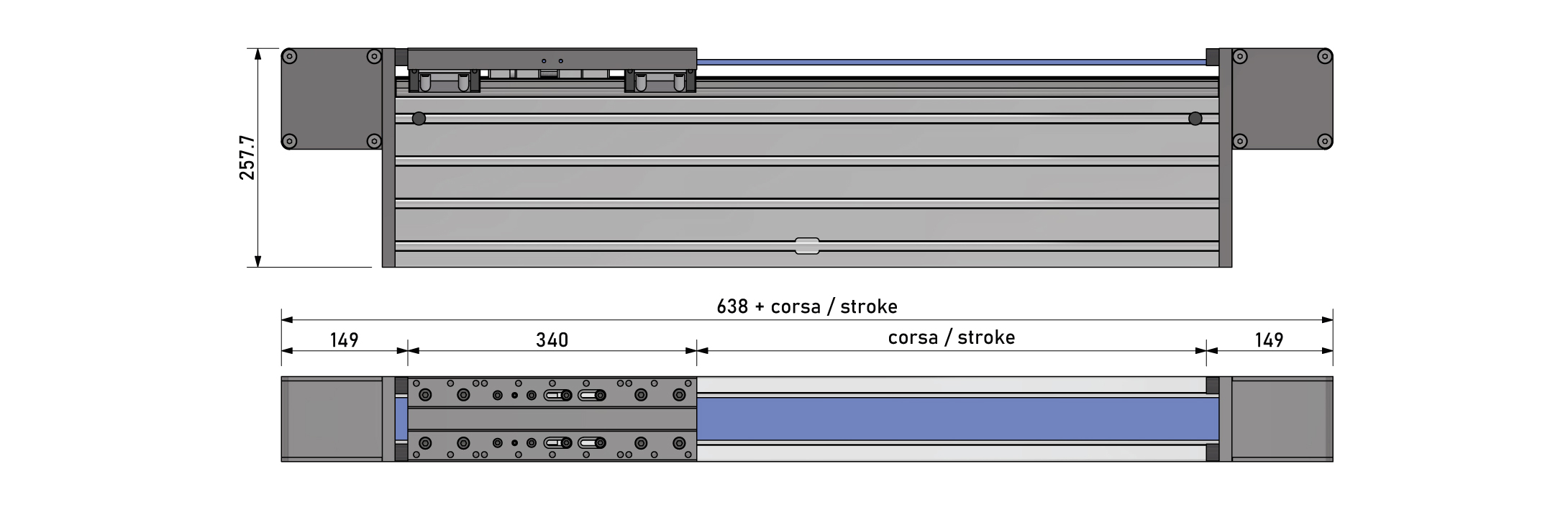

Konok - dimensioni

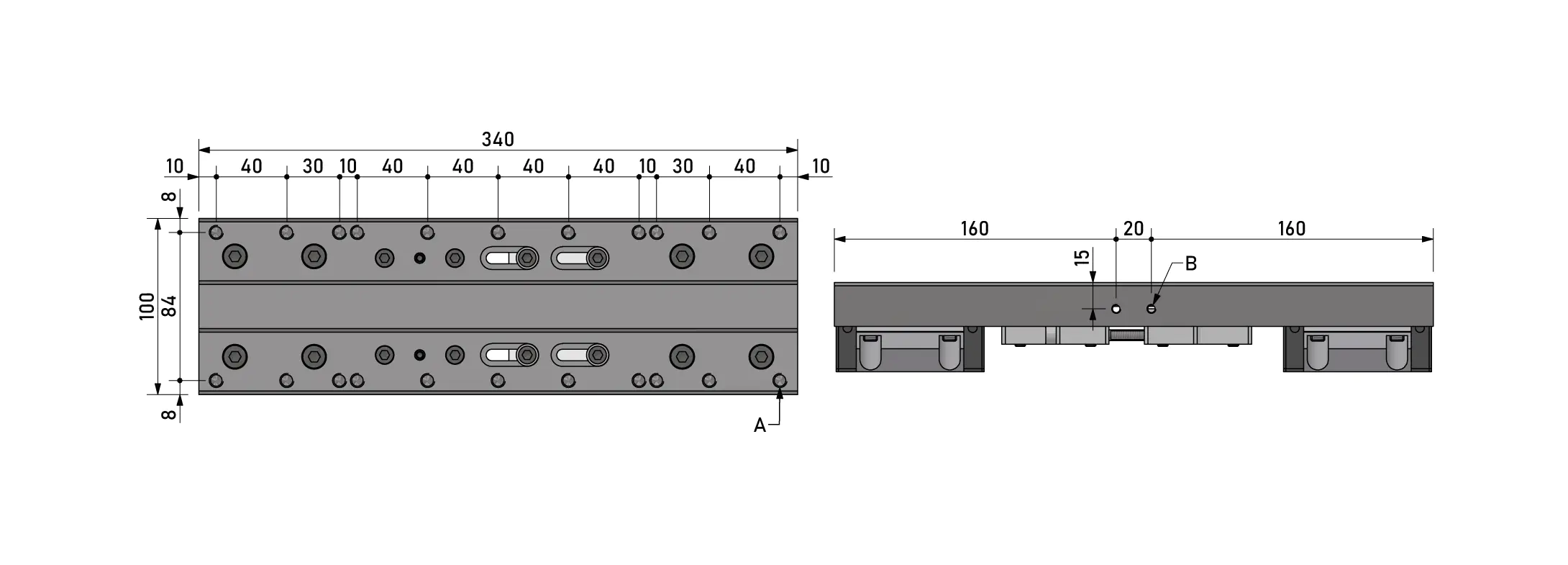

Konok - dimensione carro

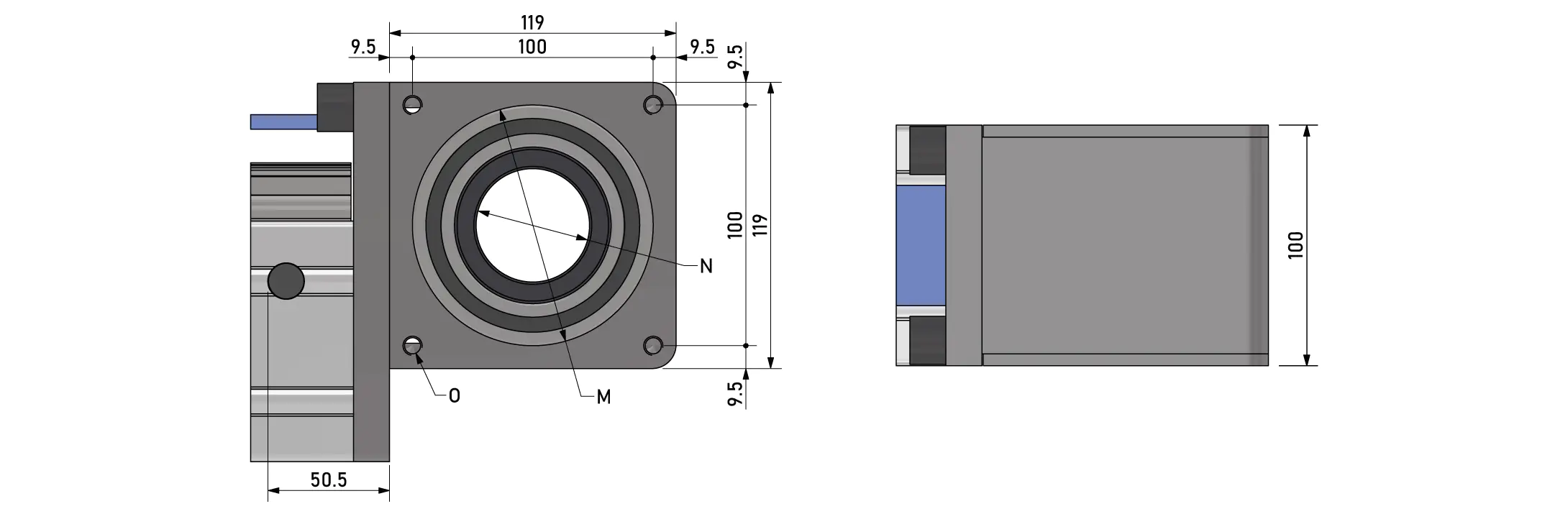

Konok - dimensione testata motore
