HL-K180K25

Serie HU / HL: soluzioni lineari ad alte prestazioni con cinghia dentata

Unità lineare a cinghia con 2 guide a 90° , sezione portante 90×180

HL-K180K25
Dati tecnici
Dimensioni
Configuratore
Download
Dati tecnici
Versione Unità
Biguida 90°
Sezione Portante
90x180
Dimensioni Guide
25
Cinghia
EagleM10-50
Puleggia
Z28
Ø primitivo Puleggia
89.12 [mm]
Passo per giro Puleggia
280 [mm]
Coppia a vuoto
3.0 [Nm]
Velocità
4 [mt/sec]
Accelerazione
30 [mt/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
24.7 kg
Peso 100 mm lineare
2.2 kg
Peso del carro
8.1 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 1630 Nm
My 2140 Nm
Mz 2580 Nm
Forze Statiche
Fy 6350 N
Fz 6350 N
Carico a Trazione
Fx 4300 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

Sezione portante
Momento d’Inerzia
474.9 cm4
Momento d’Inerzia
1671.0 cm4
Modulo resistenza flessione
105.6 cm3
Modulo resistenza flessione
185.7 cm3
Peso lineare
12.7 Kg/m
Tipo cava
10-PG
Konok
Tipo cava
Konok - Testa motore

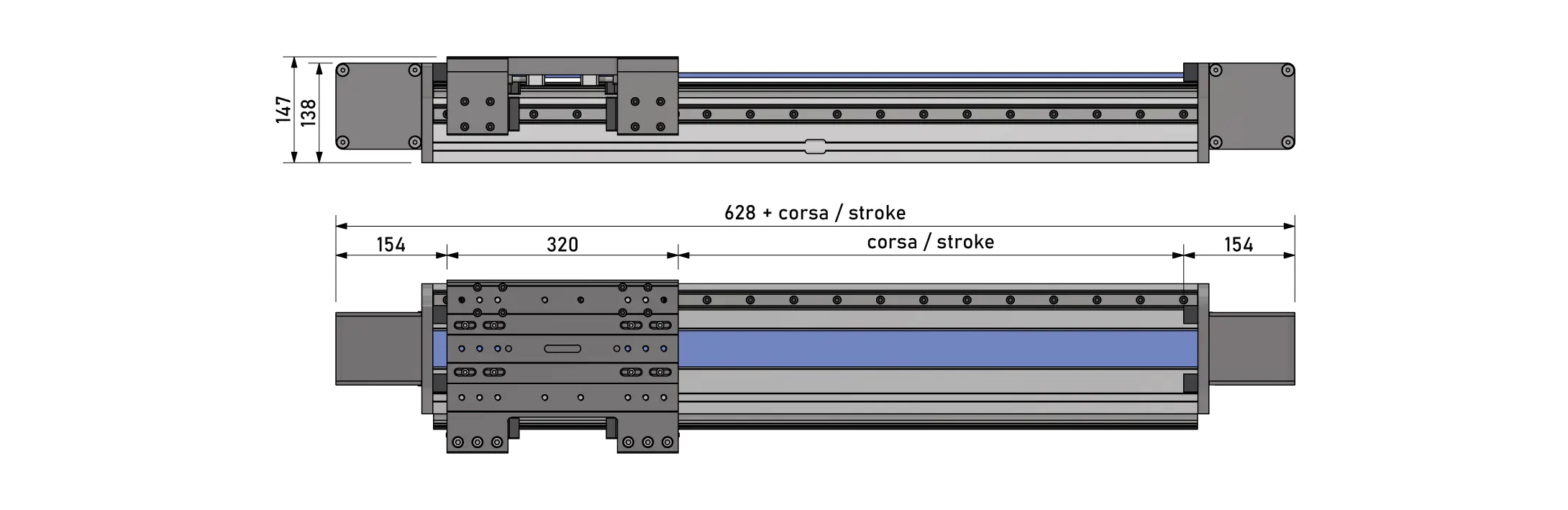

Konok - dimensioni

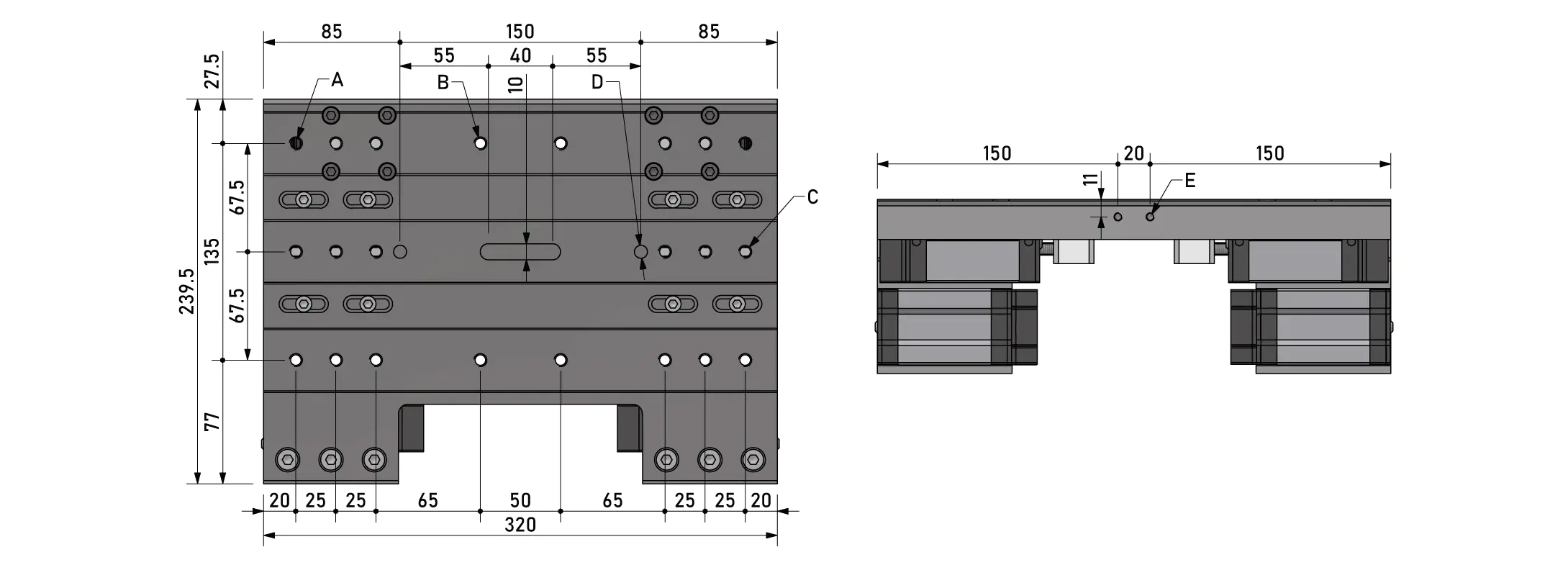

Konok - dimensione carro

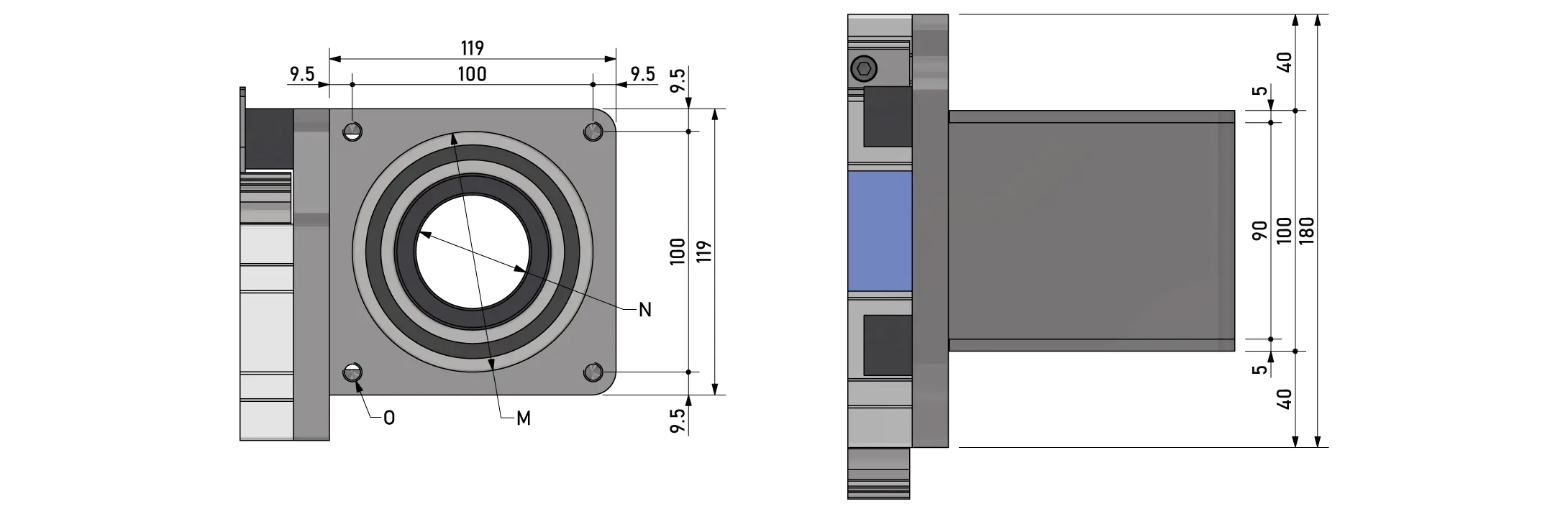

Konok - dimensione testata motore
