Serie GR

GR-80M-PIA

Unità lineare a cinghia con guida singola interna al profilo strutturale, sezione portante 80x80

Contatta un tecnico
GR-80M-PIA
Dati tecnici
Media
Dati tecnici
Versione Unità
Monoguida interna
Sezione Portante
80x80
Dimensioni Guide
20
Cinghia
AT10-32
Puleggia
Z22
Ø primitivo Puleggia
70.03 [mm]
Passo per giro Puleggia
220 [mm]
Coppia a vuoto
0.3 [Nm]
Velocità
3 [mt/sec]
Accelerazione
30 [mt/sec²]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
Peso 100 mm lineare
Peso del carro
Condizioni di esercizio consigliate
Momento Dinamico
Mx 108 Nm
My 595 Nm
Mz 595 Nm
Forze Statiche
Fy 1850 N
Fz 1850 N
-
Carico a Trazione
Fx 2000 N
-
-
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

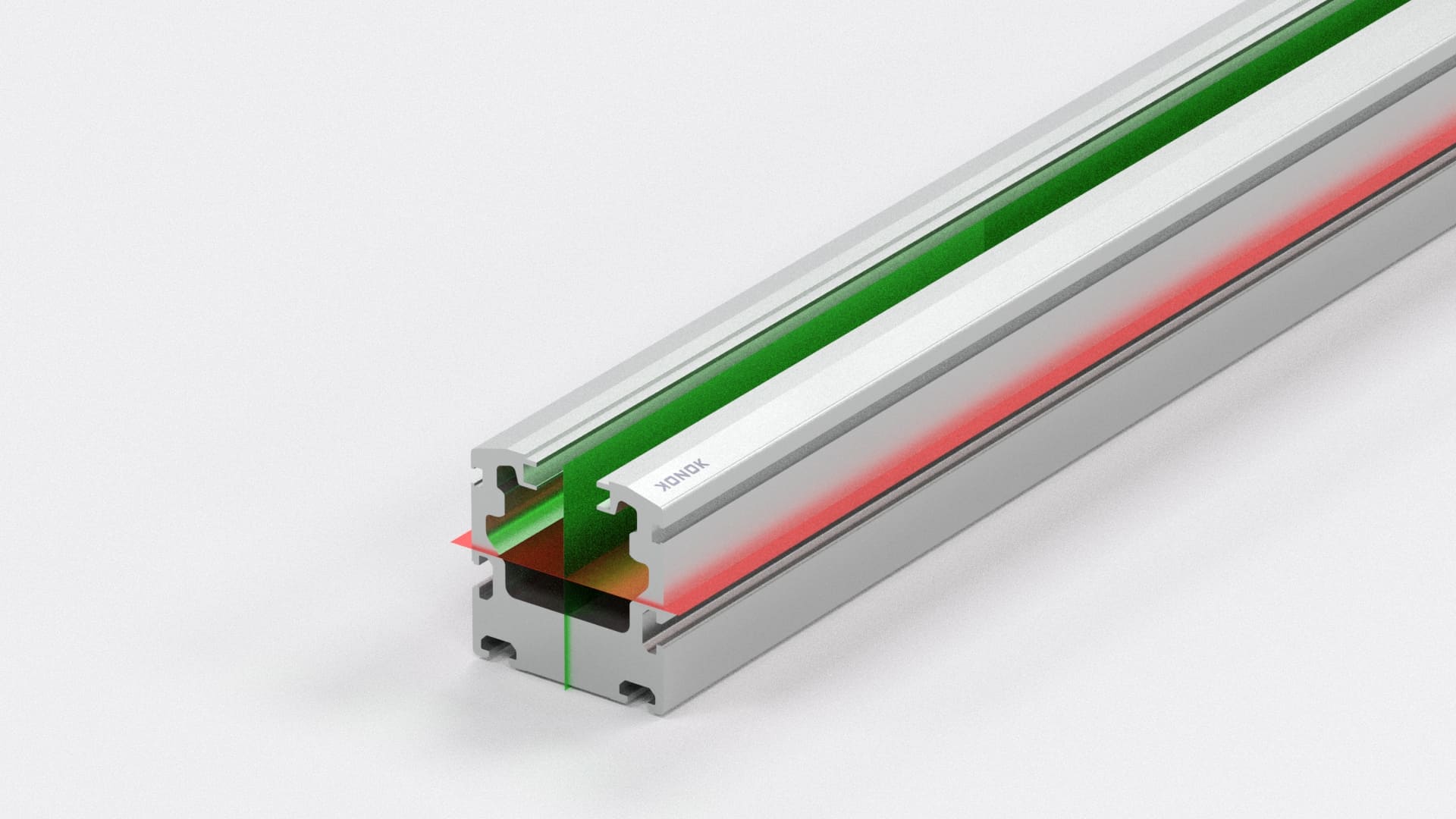

Sezione portante
Momento d’Inerzia
145 cm⁴
Momento d’Inerzia
183 cm⁴
Modulo resistenza flessione
36.25 cm³
Modulo resistenza flessione
45.19 cm³
Peso lineare
6.28 Kg/m
Konok
Tipo cava
Konok - Testa motore
