GR-105M-NNB

Assi Lineari a Cinghia Guidata con Scorrimento su Monoguida Interna

Unità lineare a cinghia con guida singola interna al profilo strutturale, sezione portante 105x90

GR-105M-NNB
Dati tecnici
Dimensioni
Download
Dati tecnici
Versione Unità
Monoguida interna
Sezione Portante
105x90
Dimensioni Guide
25
Cinghia
AT10-45
Puleggia
Z24
Ø primitivo Puleggia
76.39 [mm]
Passo per giro Puleggia
240 [mm]
Coppia a vuoto
1.3 [Nm]
Velocità
4 [mt/sec]
Accelerazione
30 [mt/sec2]
Ripetibilità
0.1 [mm]
Pesi
Modulo corsa zero
13.0 kg
Peso 100 mm lineare
1.45 kg
Peso del carro
1.3 kg
Condizioni di esercizio consigliate
Momento Dinamico
Mx 176 Nm
My 930 Nm
Mz 930 Nm
Forze Statiche
Fy 3500 N
Fz 3500 N
Carico a Trazione
Fx 3000 N
Konok

Il valore FX si riferisce al carico applicabile alla puleggia, e non al valore di carico ammissibile dalla cinghia. Tale valore è calcolato sulla base del tipo di cinghia e del numero di denti della puleggia.

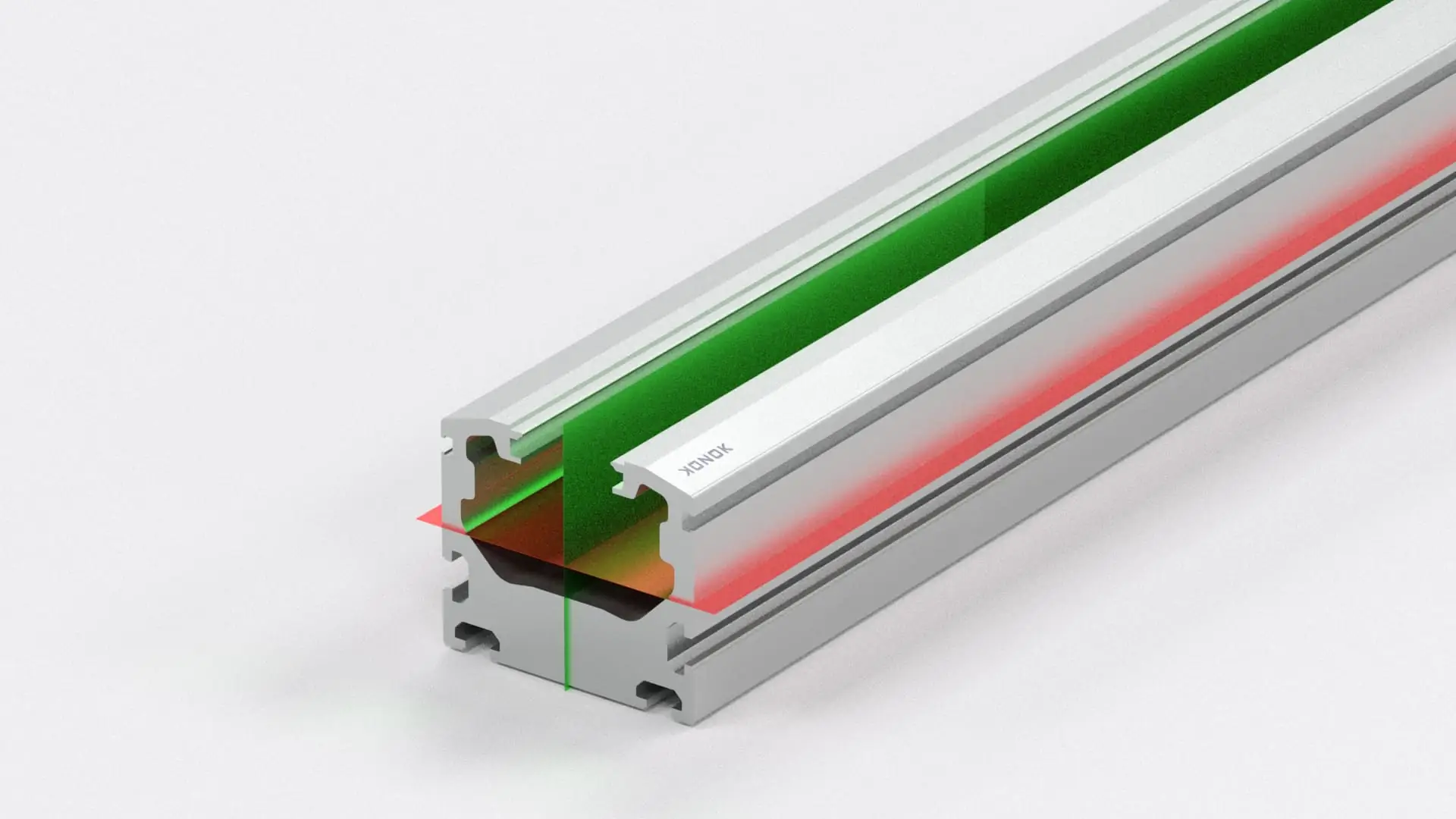

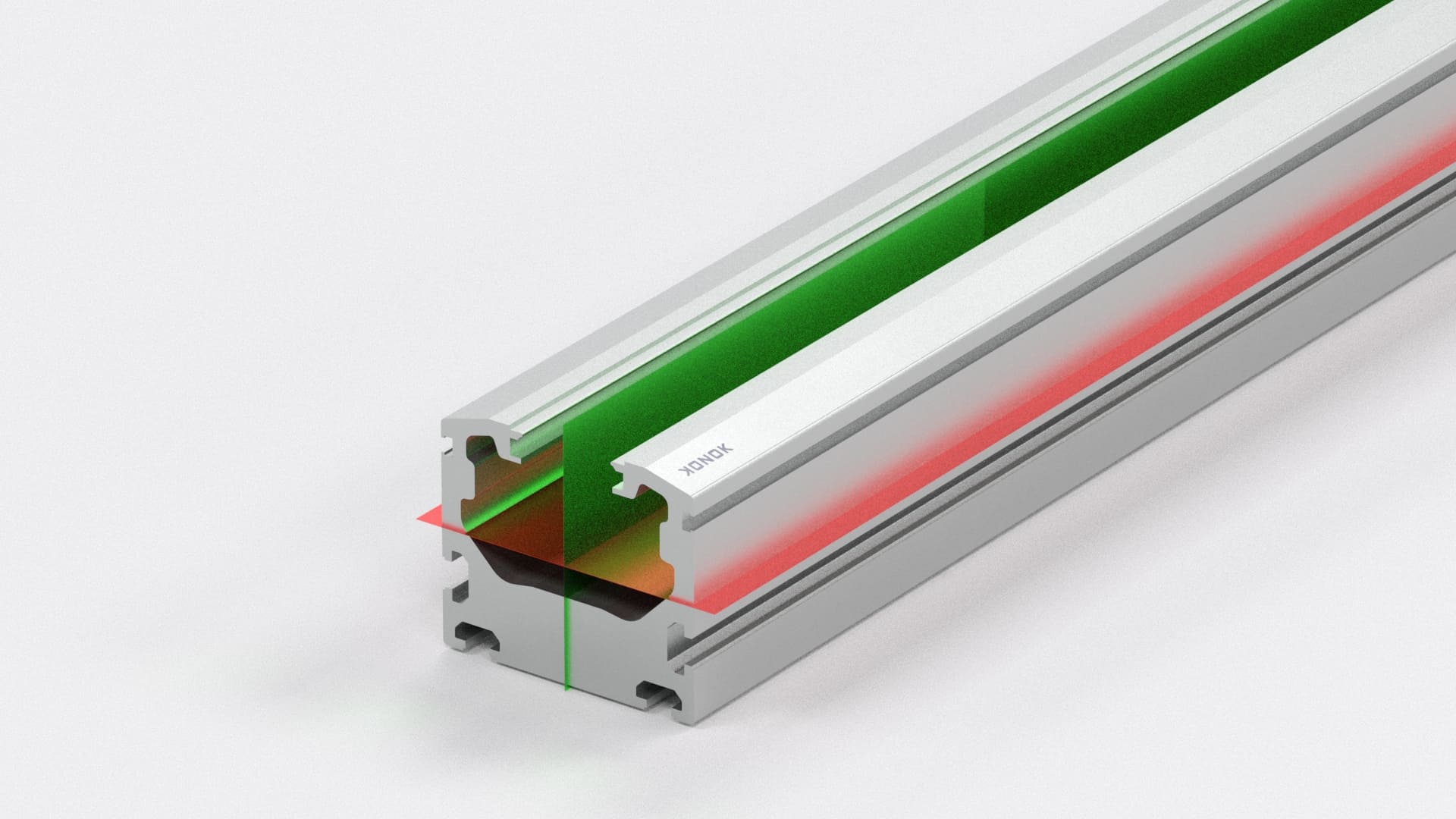

Sezione portante
Momento d’Inerzia
256.9 cm4
Momento d’Inerzia
454.7 cm4
Modulo resistenza flessione
48.9 cm3
Modulo resistenza flessione
101.0 cm3
Peso lineare
9.4 Kg/m
Tipo cava
10.4-PG
Konok
Tipo cava
Konok - Testa motore

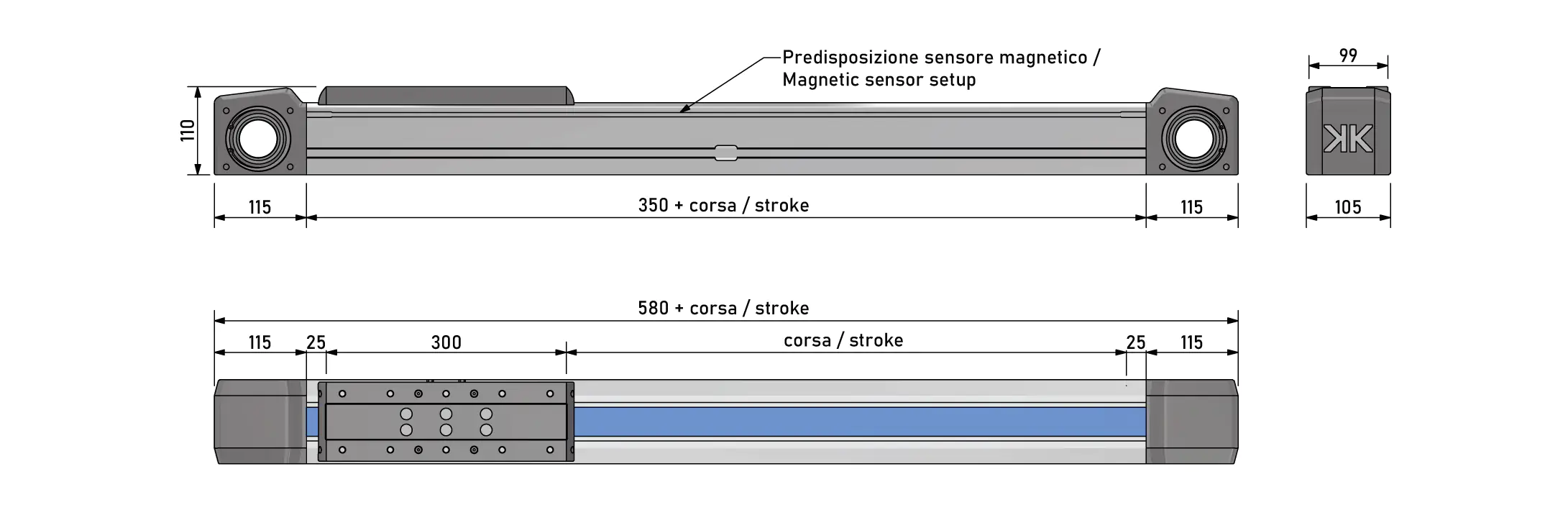

Konok - dimensioni

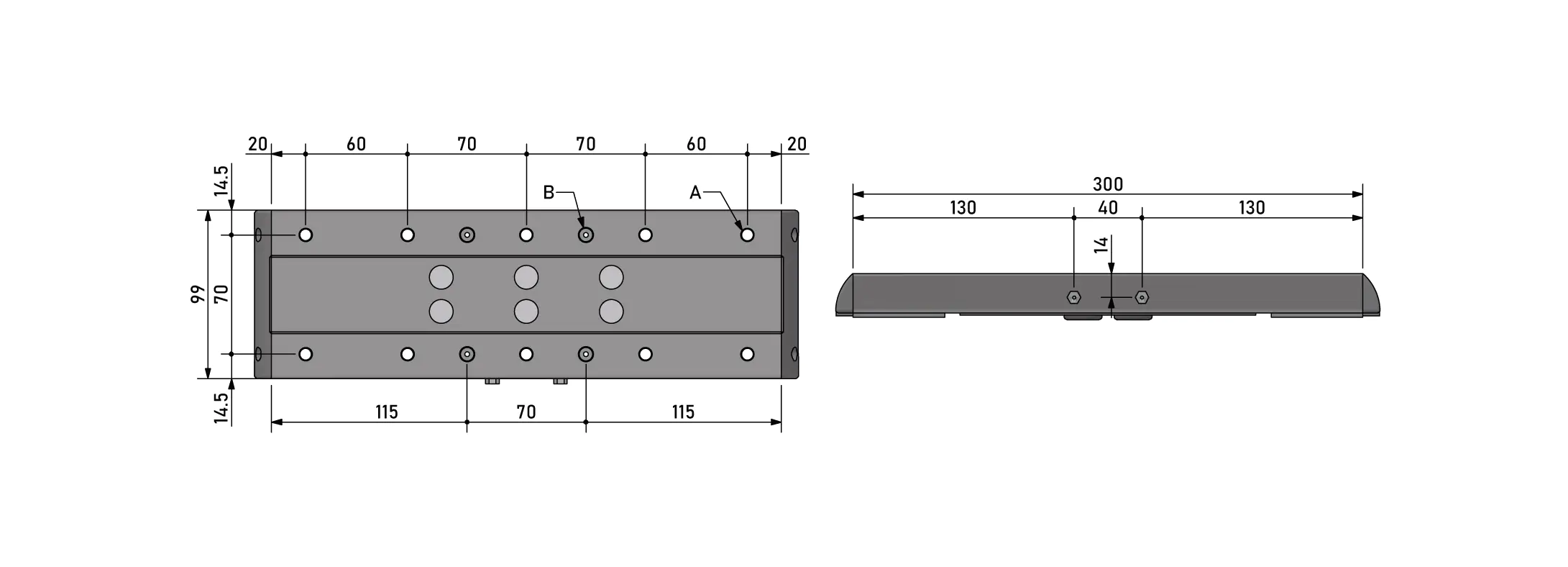

Konok - dimensione carro

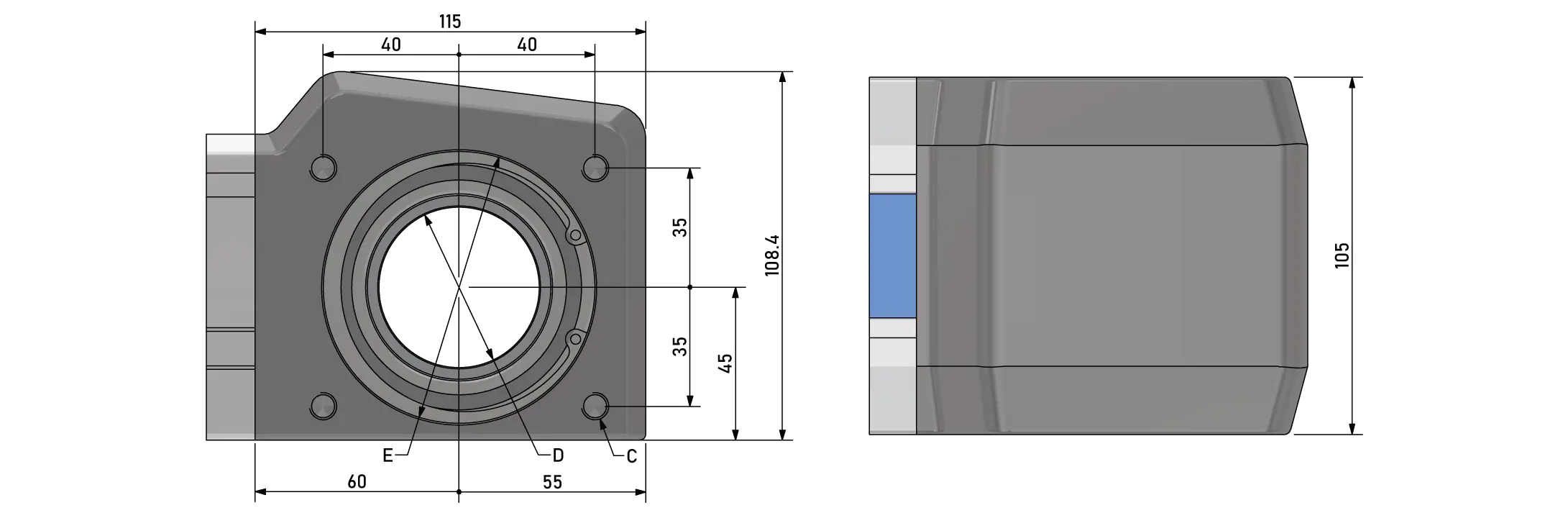

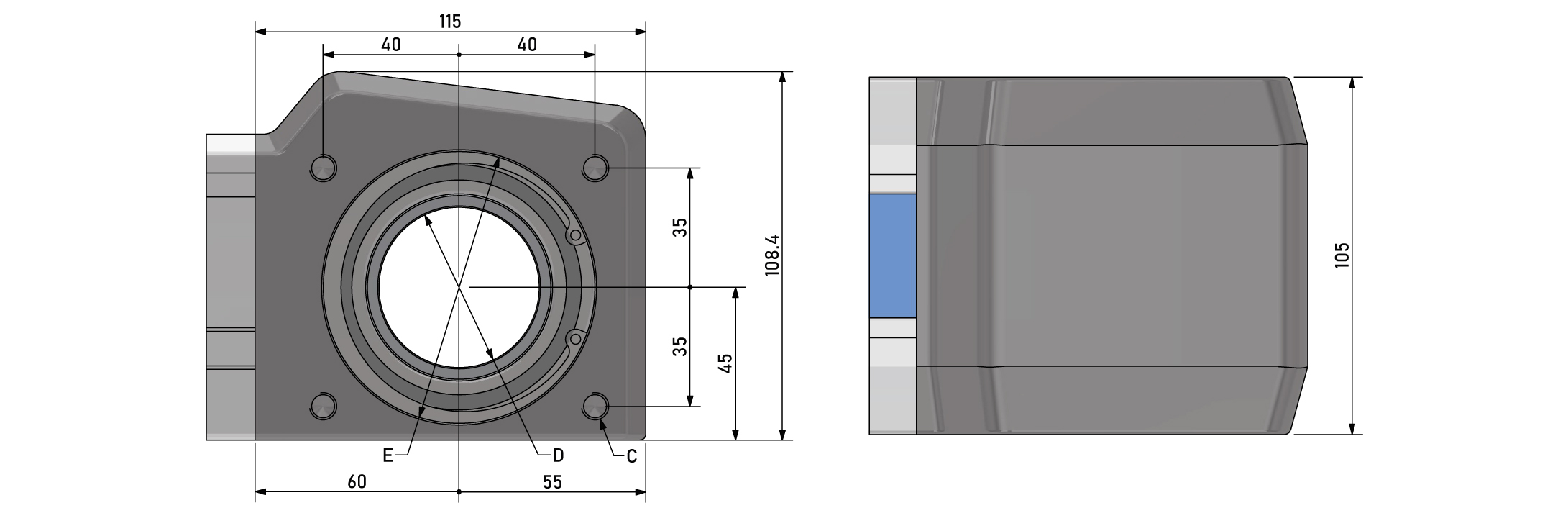

Konok - dimensione testata motore
